модель 2006 года
- Модель Prowler 650
- Код модели PROWLER XT 650 H1 AUTOMATIC 4X4 GREEN (U2006P2S4BUSG)

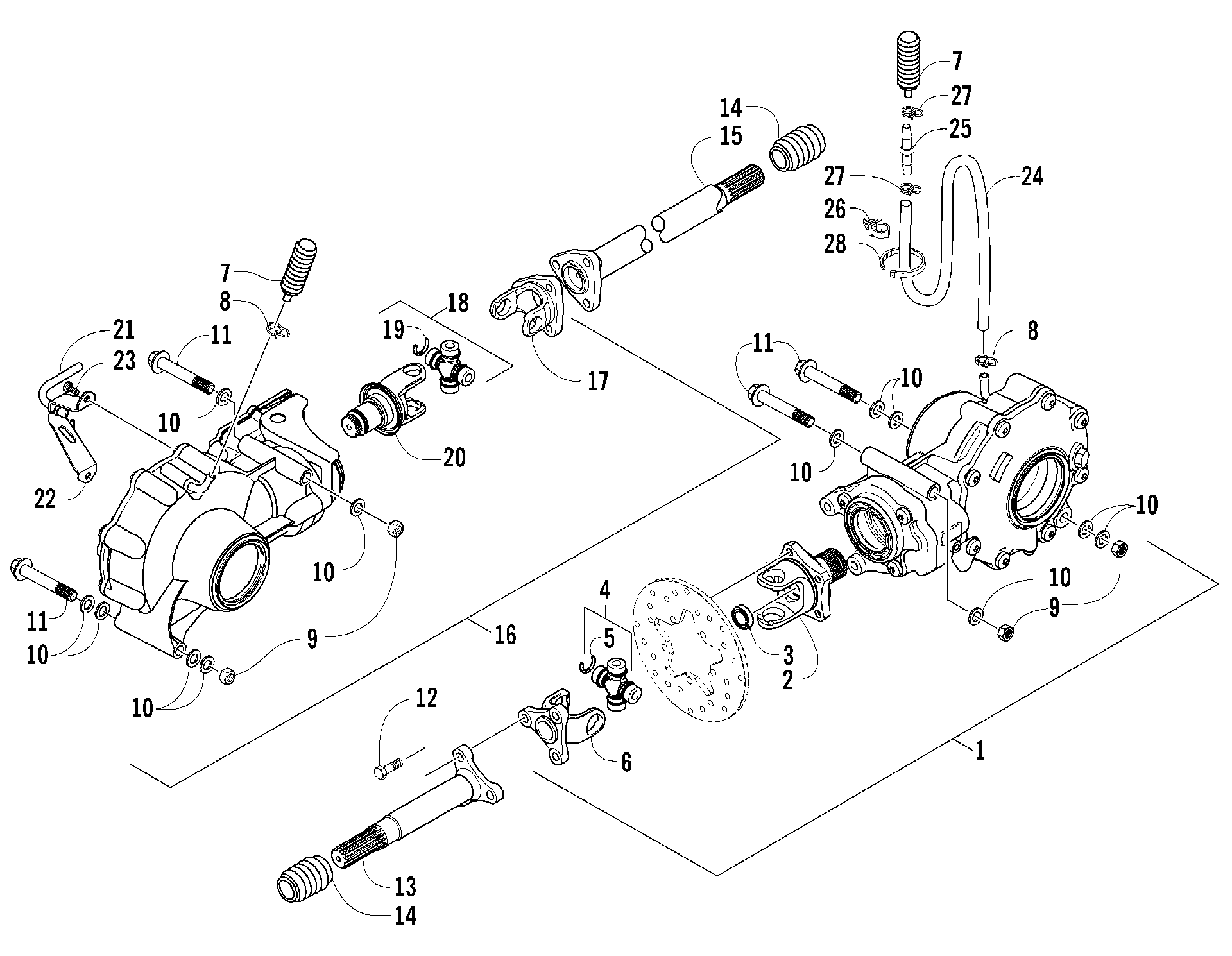

Схема трансмиссии ASSEMBLY [84543] для PROWLER XT 650 H1 AUTOMATIC 4X4 GREEN (U2006P2S4BUSG)
Схема
Детали
![Трансмиссия ASSEMBLY [84543]](/upload/schemas/63441855b84e94.97413209.gif)
Номер
Наименование детали
Цена
1
Gearcase, Rear (inc. 2-6) art. 0502-738
По запросу
2
Shaft, Input - Assembly (inc. 3) art. 0502-765
По запросу
3
Cover, End art. 1402-322
По запросу
4
Крестовина 25мм Arctic Cat art. 0402-944
от 2 490 ₽
Аналог
4 000 ₽
Требуется 1 шт.
5
Стопор крестовины Arctic Cat art. 0423-395
от 326 ₽
6
YOKE/CROSS-ASSY art. 0502-331
По запросу
7
Сапун Arctic Cat art. 1402-620
от 750 ₽
8
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
9
Гайка Arctic Cat art. 8428-002
от 310 ₽
10
Шайба Arctic Cat art. 0423-426
от 110 ₽
11
Screw, Cap art. 0423-404
По запросу
12
Screw, Cap art. 8409-025
По запросу
13
Driveshaft - Rear art. 0502-857
По запросу
14
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
15
Вал Arctic Cat art. 0502-855
от 17 115 ₽
16
GEARCASE,FRONT(4.0)-ASSY (inc. 17-20) art. 0502-737
По запросу
17
YOKE,FLANGE-COMPANION(20mm) art. 1402-369
По запросу
18
Крестовина 20мм x 57мм Arctic Cat art. 1402-164
от 3 161 ₽
19
Стопорное кольцо крестовины Arctic Cat art. 0423-450
от 420 ₽
20
Вилка кардана Arctic Cat art. 0502-517
По запросу
21
Cable art. 0487-037
По запросу
22
Plate, Cable art. 0502-942
По запросу
23
Винт Arctic Cat art. 0423-396
от 473 ₽
24
HOSE, VENT-GEARCASE art. 0410-049
По запросу
25
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
26
Clip, Routing Optional art. 0623-101
По запросу
27
CLAMP,HOSE-DOUBLE WIRE art. 0423-155
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
