модель 2008 года
- Модель Prowler 650
- Код модели PROWLER XT 650 H1 AUTOMATIC 4X4 RED (U2008P2S4BUSR)

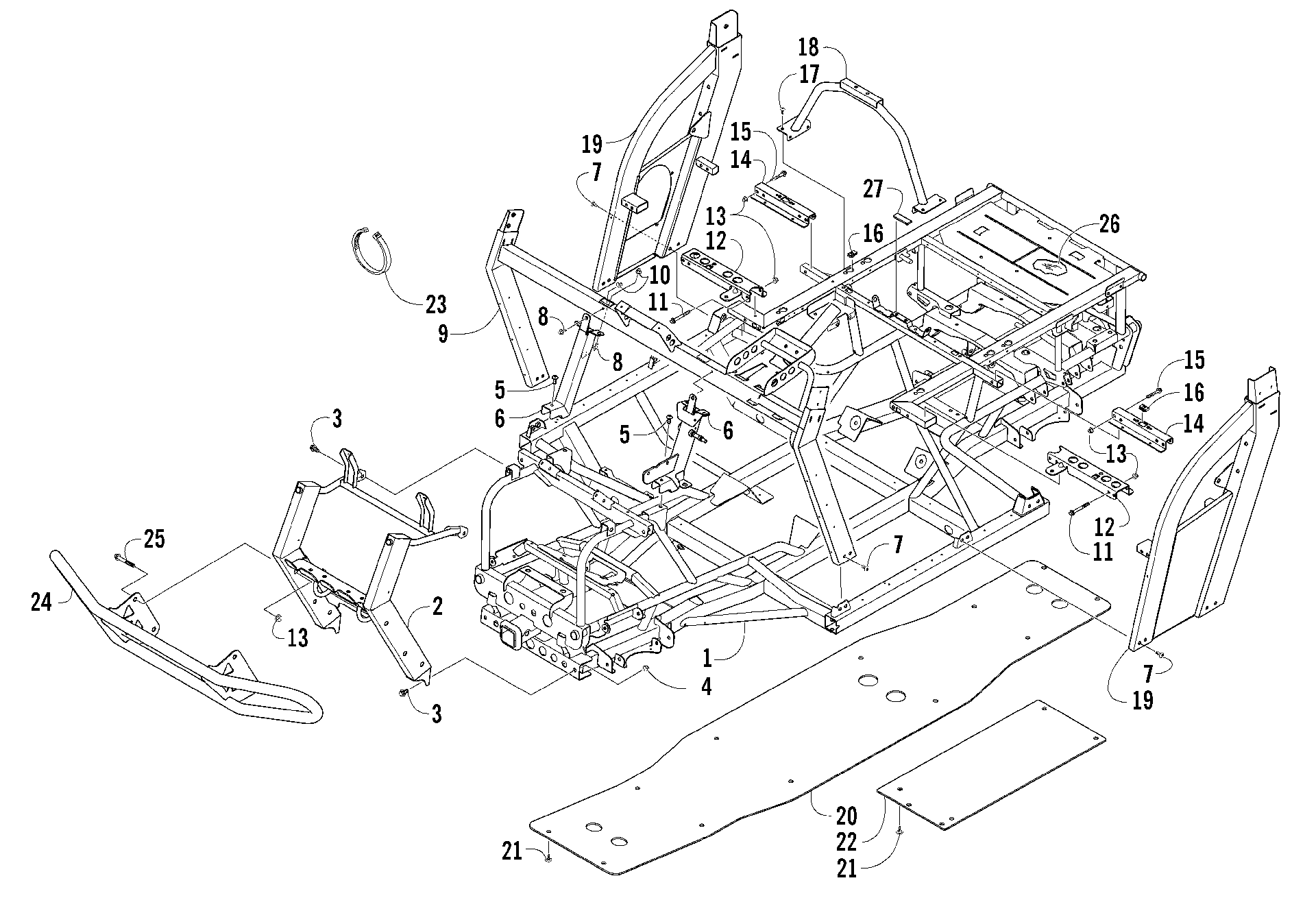

Схема рамы AND RELATED PARTS [87419] для PROWLER XT 650 H1 AUTOMATIC 4X4 RED (U2008P2S4BUSR)
Схема
Детали
![Рама AND RELATED PARTS [87419]](/upload/schemas/63442389a72f78.65154927.gif)
Номер
Наименование детали
Цена
1
Frame art. 2516-497
По запросу
2
Bumper art. 2516-558
По запросу
3
Болт Arctic Cat art. 8409-020
от 110 ₽
4
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
5
Screw, Machine art. 8476-820
По запросу
6
Bracket, Steering Support - Right art. 1506-797
По запросу
6
Bracket, Steering Support - Left art. 0502-853
По запросу
7
SCREW,MACH-TSTRH M8X1.25 X 20 BLK CL8.8 art. 0423-642
По запросу
8
Болт Arctic Cat art. 8408-820
от 110 ₽
9
Support, Steering art. 0505-513
По запросу
10
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
11
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
12
Bracket, Seat Support - Front - Right art. 1506-844
По запросу
12
Bracket, Seat Support - Front - Left art. 1506-845
По запросу
13
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 16 шт.
14
Bracket, Seat Support - Rear art. 1506-842
По запросу
15
Screw, Cap art. 8408-850
По запросу
16
Клипса Arctic Cat art. 0423-577
от 168 ₽
17
Винт Arctic Cat art. 8476-616
По запросу
18
Support, Canopy art. 2506-638
По запросу
19
Support, Overhead - Left art. 2506-635
По запросу
19
Support, Overhead - Right art. 2506-634
По запросу
20
Plate, Skid - Center art. 1406-720
По запросу
21
Винт Arctic Cat art. 0423-545
от 326 ₽
22
Panel, Belly - Side art. 1406-721
По запросу
23
Зажим Arctic Cat art. 0123-788
По запросу
24
Bumper art. 2506-783
По запросу
25
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
26
SHIELD,HEAT-CHASSIS art. 0412-461
По запросу
27
Bumper art. 0406-879
По запросу
