модель 2009 года
- Модель Prowler 550
- Код модели PROWLER 550 4X4 FLATBED GREEN (U2009P1O4BUSG)

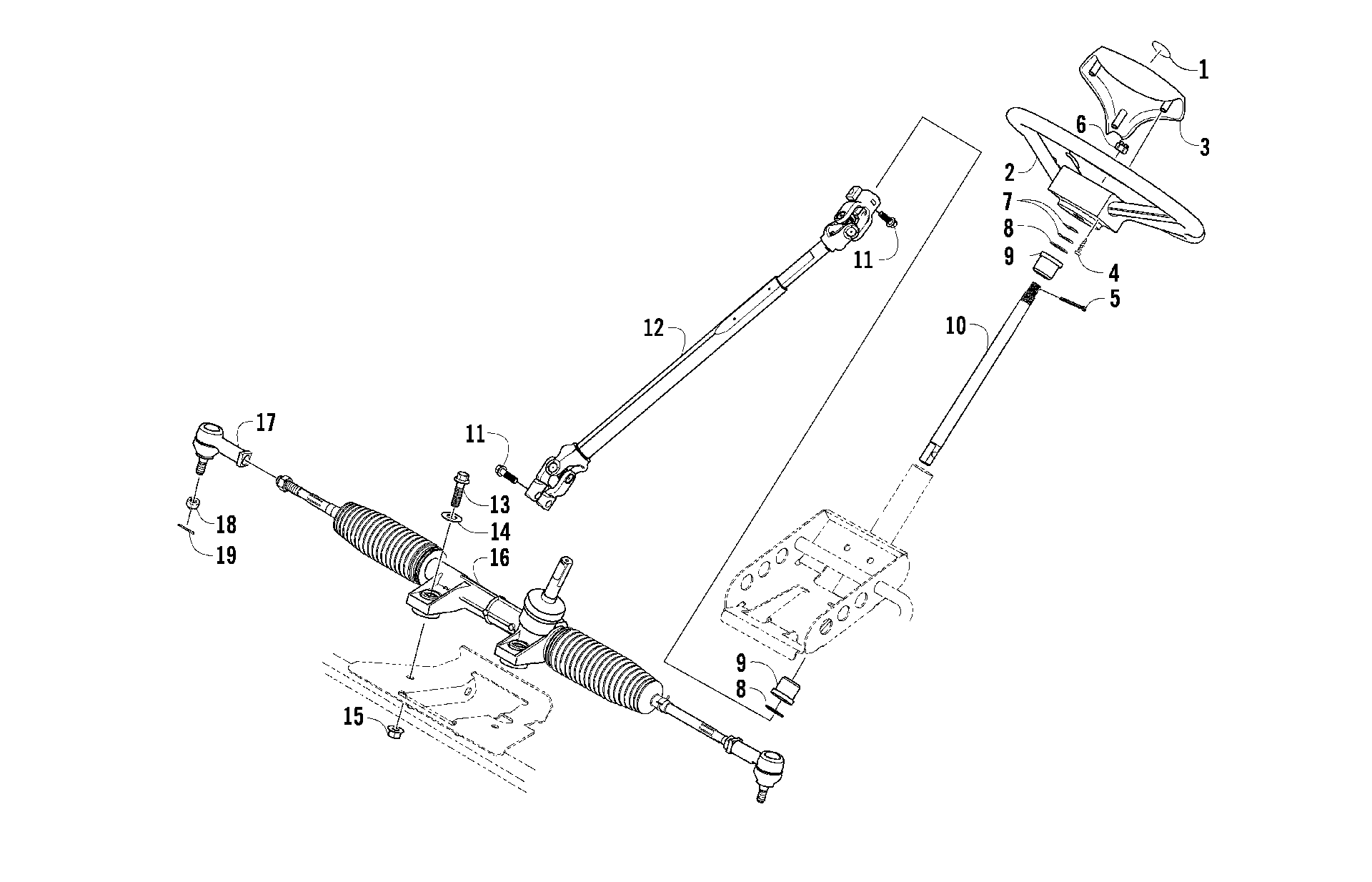

Схема рулевого управления ASSEMBLY [90677] для PROWLER 550 4X4 FLATBED GREEN (U2009P1O4BUSG)
Схема
Детали
![Рулевое управление ASSEMBLY [90677]](/upload/schemas/6344382783dea4.68350705.gif)
Номер
Наименование детали
Цена
1
DECAL,STEERING WHEEL art. 1411-798
По запросу
2
Руль Arctic Cat art. 0502-884
По запросу
3
Cap, Steering Wheel art. 0405-239
По запросу
4
SCREW,SELF TAP-TSPNH#8-18X3/4 T-20 SS art. 0423-613
По запросу
5
Шплинт Arctic Cat art. 0423-407
от 116 ₽
6
Nut art. 0423-884
По запросу
7
Washer art. 0828-071
По запросу
8
WASHER(28X19X1) art. 0423-558
По запросу
9
Bushing art. 0405-155
По запросу
10
SHAFT,STEERING WHEEL art. 0405-321
По запросу
11
BOLT,PINCH(M10X1.5) art. 0423-655
По запросу
12
Рулевой вал Arctic Cat Prowler art. 0405-156
от 35 900 ₽
13
Screw, Cap art. 8409-050
По запросу
14
Washer art. 0623-728
По запросу
15
Nut, Lock art. 8424-002
По запросу
16
Рулевая рейка Arctic Cat art. 0505-650
По запросу
17
Рулевой наконечник art. 0505-743
от 4 389 ₽
18
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
19
Pin, Cotter art. 0623-175
По запросу
