модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XTX 4X4 LE BLACK (U2009P3T4EUSQ)

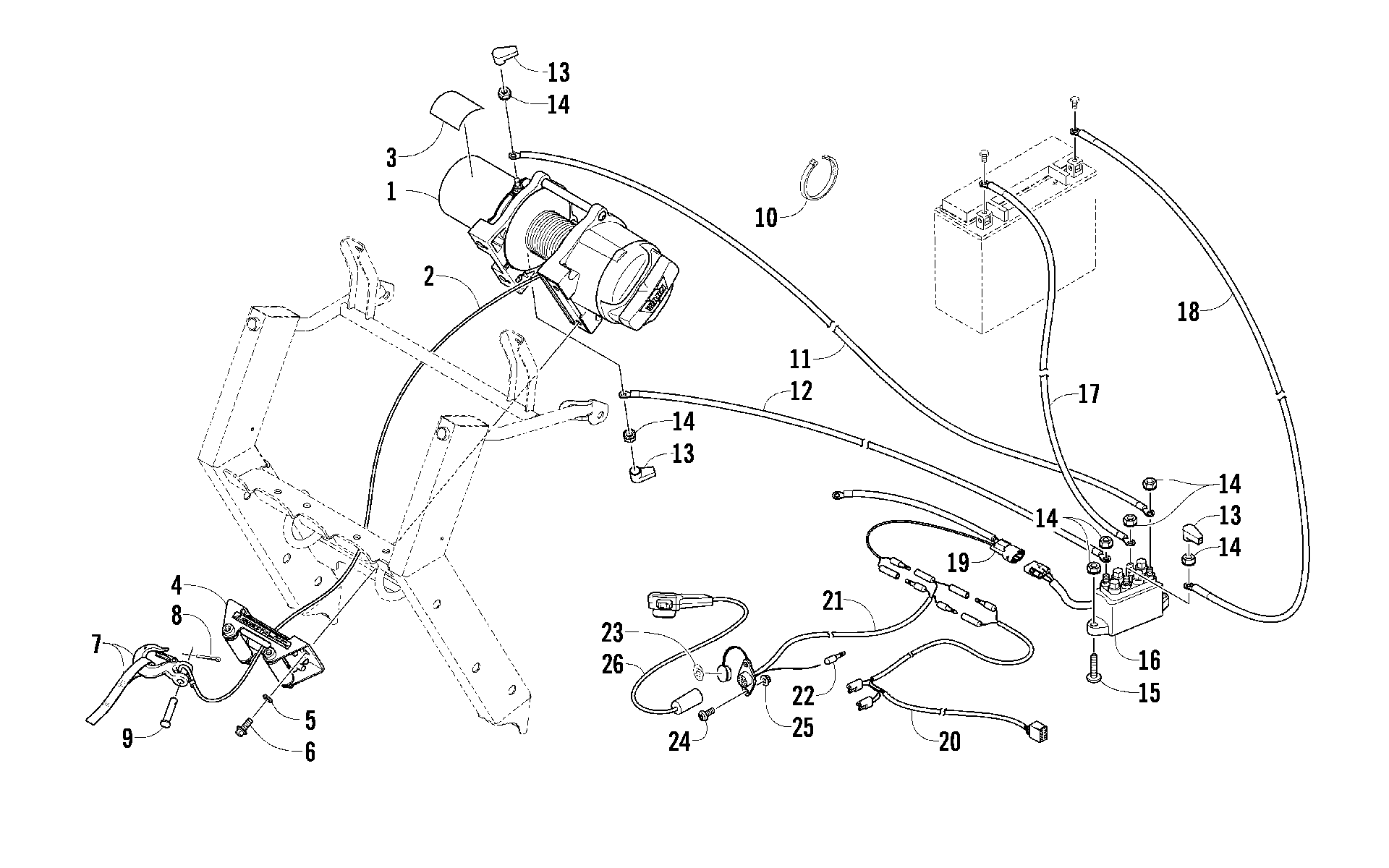

Схема лебёдки ASSEMBLY [90613] для PROWLER 700 XTX 4X4 LE BLACK (U2009P3T4EUSQ)
Схема
Детали
![Лебёдка ASSEMBLY [90613]](/upload/schemas/6344454d050640.14155476.gif)
Номер
Наименование детали
Цена
1
WINCH,ARCTIC/WARN-3.0 (COMPOSITE END) (inc. 2-3) art. 1441-704
По запросу
2
CABLE, WIRE ROPE - 15236 art. 0441-061
По запросу
3
Decal, Winch art. 1411-826
По запросу
4
FAIRLEAD,ROLLER-1600 (B) art. 0441-403
По запросу
5
Washer, Lock art. 8051-247
По запросу
6
Болт Arctic Cat art. 8408-820
от 110 ₽
7
HOOK,WINCH W/A.C. STRAP AND WARNING TAG art. 0541-760
По запросу
8
COTTER PIN art. 1441-129
По запросу
9
PIN,CLEVIS art. 1441-130
По запросу
10
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
11
CABLE,SOLENOID-WINCH (106" YEL #6) art. 1441-347
По запросу
12
CABLE,SOLENOID-WINCH (106" BLU #6) art. 1441-348
По запросу
13
BOOT, TERMINAL art. 0441-060
По запросу
14
Nut art. 0623-038
от 110 ₽
15
Screw, Machine art. 8476-625
от 160 ₽
16
SOLENOID,WINCH-ASSY(replaces 0409-066) art. 0409-246
от 4 960 ₽
17
CABLE,BATTERY-SOLENOID (36" BLK #6) art. 0441-416
По запросу
18
CABLE,BATTERY-SOLENOID (36" RED #6) art. 0445-089
По запросу
19
HARNESS,WINCH SOLENOID JUMPER art. 0486-276
По запросу
20
HARNESS,WINCH (09 PROWLER)(replaces 0486-315) art. 0486-543
По запросу
21
SOCKET,REMOTE CONTROL-WINCH art. 1441-440
По запросу
22
CONNECTOR,BULLET art. 1441-428
По запросу
23
Decal, Remote Switch art. 2411-050
По запросу
24
SCREW,MACH-TSPNH M5X.8X20 CL8.8 Z&B art. 8471-520
По запросу
25
Nut, Lock art. 8427-502
По запросу
26
SWITCH,REMOTE CONTROL-WINCH art. 1441-439
По запросу
