модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XTX 4X4 M4 CAMO (U2009P3T4EUSC)

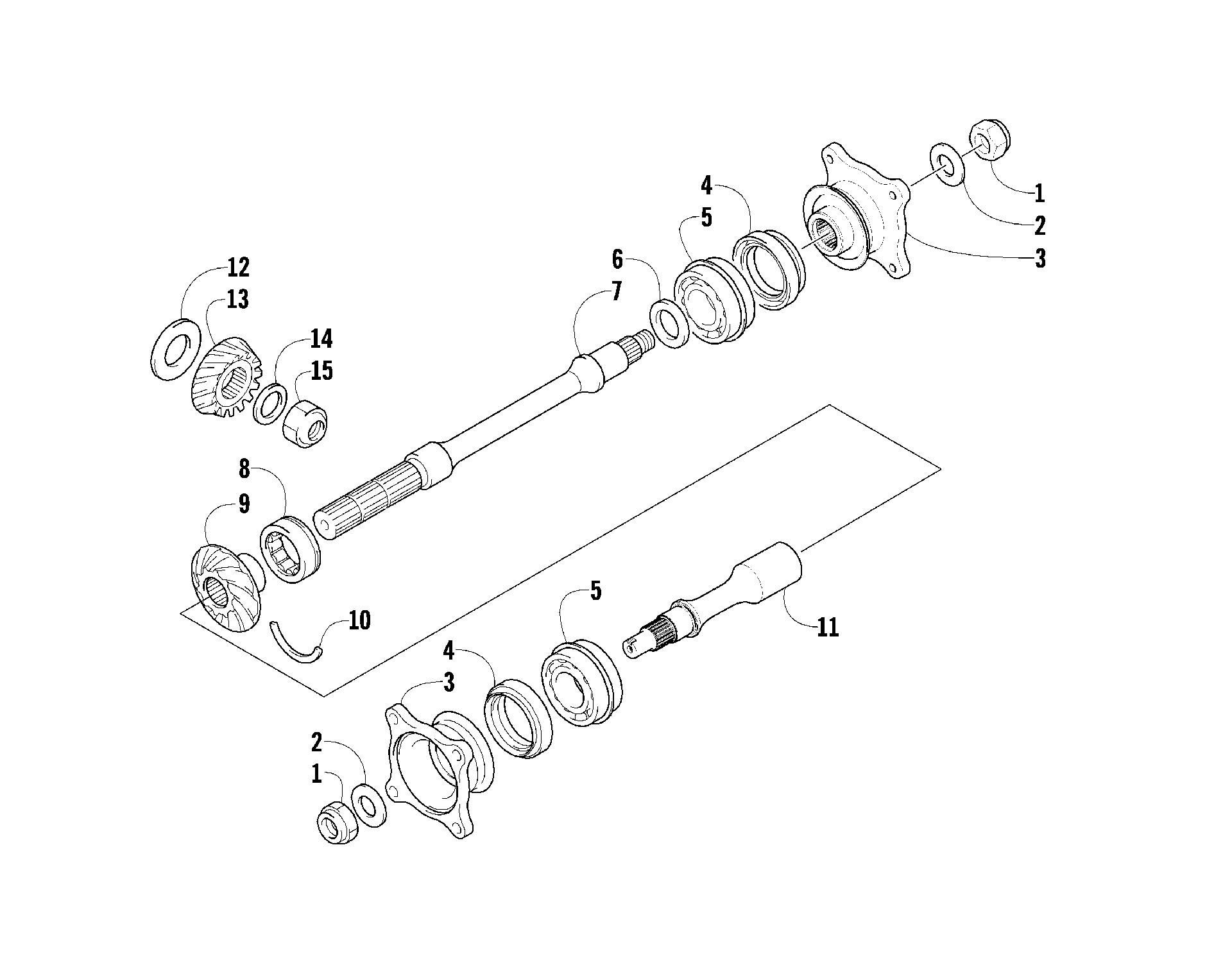

Схема узла вторичного привода (ENGINE SERIAL NO. UP TO 0700A70010049) [90600] для PROWLER 700 XTX 4X4 M4 CAMO (U2009P3T4EUSC)
Схема
Детали
![Узел вторичного привода (ENGINE SERIAL NO. UP TO 0700A70010049) [90600]](/upload/schemas/634436d1ede3e4.32101038.gif)
Номер
Наименование детали
Цена
1
Гайка кардана Arctic Cat art. 0827-013
от 250 ₽
2
Шайба 16.3x30x3 Arctic Cat art. 0828-020
от 420 ₽
3
Муфта Arctic Cat art. 0819-005
от 3 790 ₽
4
Сальник Arctic Cat art. 0830-043
от 720 ₽
5
Подшипник Arctic Cat art. 0832-107
По запросу
6
SHIM, 25 x 34 x 1.15 art. 0828-029
По запросу
6
SHIM, 25 x 34 x 1.10 art. 0828-028
По запросу
6
SHIM, 25 x 34 x 1.05 art. 0828-027
По запросу
6
SHIM, 25 x 34 x 1.00 art. 0828-026
По запросу
6
SHIM, 25 x 34 x .95 art. 0828-025
По запросу
6
SHIM,. 25 x 34 x .90 art. 0828-024
По запросу
6
SHIM, 25 X 34 X 0.35 MM art. 0828-023
По запросу
6
Шайба Arctic Cat art. 0828-022
от 935 ₽
6
Шайба 25 x 34 x 0.25 mm Arctic Cat art. 0828-021
от 326 ₽
7
Вал вторичный Arctic Cat art. 0819-089
от 10 930 ₽
8
Подшипник Arctic Cat art. 0832-016
от 2 820 ₽
9
GEAR,(USE 0822-146-H1, 0822-147-H2) art. 0819-002
По запросу
10
RING, DRIVEN BEARING art. 0819-011
По запросу
11
Вторичный вал Arctic Cat art. 0819-053
от 4 560 ₽
12
Шайба регулировочная Arctic Cat art. 0828-019
от 725 ₽
13
Шестерня КПП art. 0819-001
По запросу
14
SHIM, 24 x 48 x 1.15 art. 0828-065
По запросу
14
Шайба 24x48x1.10 Arctic Cat art. 0828-064
от 2 205 ₽
14
Шайба регулировочная 24x48x1.05 Arctic Cat art. 0828-063
По запросу
14
Шайба 24х58х1.00 Arctic Cat art. 0828-062
от 2 405 ₽
14
Шайба регулировочная 24х48х0,9 art. 0828-033
По запросу
14
Шайба регулировочная 24x48x.35 Arctic Cat art. 0828-032
от 2 205 ₽
14
Шайба регулировочная 24х48х0,30 Arctic Cat art. 0828-031
По запросу
14
Шайба регулировочная 24х48х0,25 Arctic Cat art. 0828-030
По запросу
14
Шайба регулировочная 24х48х0,95 art. 0828-018
По запросу
15
Гайка Arctic Cat art. 0827-012
от 1 743 ₽
