модель 2010 года
- Модель Prowler 1000
- Код модели PROWLER 1000 XTZ 4X4 DESERT RED (U2010P4W4EUSI)

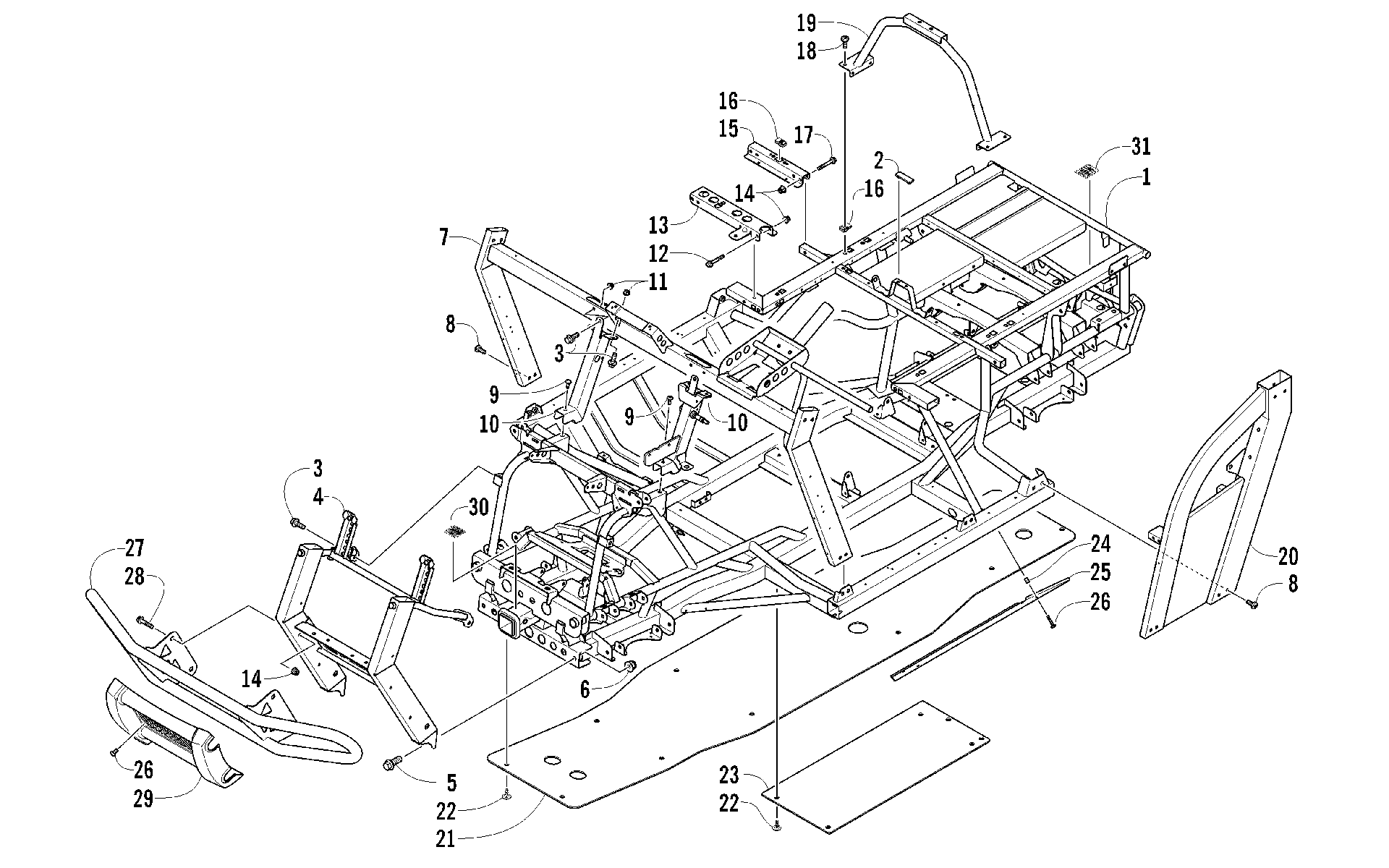

Схема рамы AND RELATED PARTS [92574] для PROWLER 1000 XTZ 4X4 DESERT RED (U2010P4W4EUSI)
Схема
Детали
![Рама AND RELATED PARTS [92574]](/upload/schemas/63442cfad3cfd6.64248548.gif)
Номер
Наименование детали
Цена
1
Frame, Main (inc. 2) art. 2516-225
По запросу
2
Bumper art. 0406-879
По запросу
3
Болт Arctic Cat art. 8408-820
от 110 ₽
4
Bracket, Mounting - Bumper art. 2516-556
По запросу
5
Болт Arctic Cat art. 8409-020
от 110 ₽
6
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
7
Support, Steering art. 0505-625
По запросу
8
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
9
Screw, Machine art. 8476-820
По запросу
10
Bracket, Steering Support - Left art. 0502-853
По запросу
10
Bracket, Steering Support - Right art. 1506-797
По запросу
11
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
12
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
13
Bracket, Seat Support - Front - Left art. 1506-845
По запросу
13
Bracket, Seat Support - Front - Right art. 1506-844
По запросу
14
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 16 шт.
15
Bracket, Seat Support - Rear art. 1506-842
По запросу
16
Клипса Arctic Cat art. 0423-577
от 168 ₽
17
Screw, Cap art. 8408-850
По запросу
18
Винт Arctic Cat art. 8476-616
По запросу
19
Support, Canopy art. 2506-638
По запросу
20
Support, Overhead - Right art. 2516-102
По запросу
20
Support, Overhead - Left art. 2516-103
По запросу
21
Plate, Skid - Center art. 2416-076
По запросу
22
Винт Arctic Cat art. 0423-545
от 326 ₽
23
Panel, Belly - Side art. 1406-721
По запросу
24
NUTSERT,HEX-M6-1.0 art. 1441-442
По запросу
25
PLATE,SKID SIDE-RH-PTD BLK art. 2516-596
По запросу
25
PLATE,SKID SIDE-LH-PTD BLK art. 2516-597
По запросу
26
Винт Arctic Cat art. 8477-616
от 110 ₽
27
BUMPER,PUSH-PAINTED (BLACK) art. 2506-779
По запросу
28
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
29
Fascia, Bumper - Front art. 2406-713
По запросу
30
Decal, Warning - Towing - Front art. 1411-122
По запросу
31
Decal, Warning - Towing - Rear art. 1411-123
По запросу
