модель 2010 года
- Модель Prowler 700
- Код модели PROWLER 700 XTX 4X4 TIMBER CAMO (U2010P3T4EUSH)

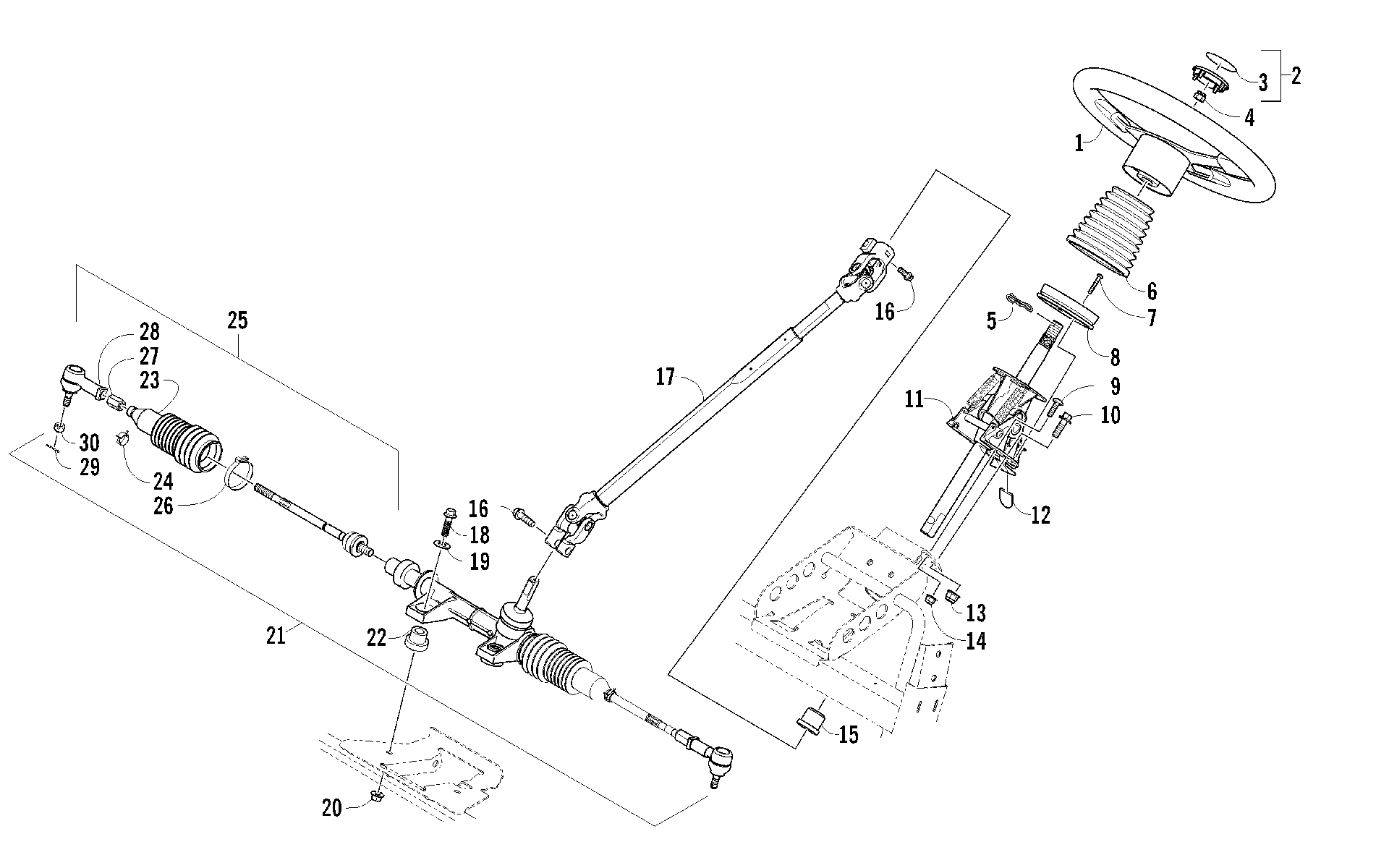

Схема рулевого управления ASSEMBLY [92515] для PROWLER 700 XTX 4X4 TIMBER CAMO (U2010P3T4EUSH)
Схема
Детали
![Рулевое управление ASSEMBLY [92515]](/upload/schemas/63443f72dfdb78.62703521.gif)
Номер
Наименование детали
Цена
1
Wheel, Steering - Assembly - w/Decal (inc. 2-3) art. 0505-603
По запросу
2
Cap, Steering Wheel (inc. 3) art. 0505-574
По запросу
3
DECAL,STEERING WHEEL (FLYING CAT) art. 1411-953
По запросу
4
Nut art. 0423-884
По запросу
5
Clip, Hairpin art. 1602-467
По запросу
6
Boot art. 0405-339
По запросу
7
SCREW,SELF-TAP M4X0.7X25 art. 0423-743
По запросу
8
SUPPORT,BOOT art. 0405-258
По запросу
9
Болт Arctic Cat art. 8476-620
По запросу
10
Болт Arctic Cat art. 8408-825
По запросу
11
Mechanism, Tilt art. 0505-886
По запросу
12
CAP,TILT LEVER art. 2406-590
По запросу
13
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
14
Гайка Arctic Cat art. 8427-602
от 116 ₽
15
Bushing art. 0405-155
По запросу
16
BOLT,PINCH(M10X1.5) art. 0423-655
По запросу
17
Рулевой вал Arctic Cat Prowler art. 0405-156
от 35 900 ₽
18
Screw, Cap art. 8409-050
По запросу
19
Washer art. 0623-728
По запросу
20
Nut, Lock art. 8424-002
По запросу
21
Рулевая рейка Arctic Cat art. 0505-650
По запросу
22
Bushing art. 0405-238
По запросу
23
Пыльник рулевой рейки Arctic Cat art. 0405-216
от 3 900 ₽
24
CLAMP,TIE ROD END art. 0405-236
По запросу
25
Рулевая тяга с наконечником Arctic Cat Prowler art. 0505-638
По запросу
26
CLAMP,BOOT art. 0405-237
По запросу
27
Nut, Jam art. 0505-640
По запросу
28
Рулевой наконечник art. 0505-743
от 4 389 ₽
29
Pin, Cotter art. 0623-175
По запросу
30
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
