модель 2011 года
- Модель Prowler 700
- Код модели PROWLER 700 HDX TIMBER CAMO (U2011P5T1PUSH)

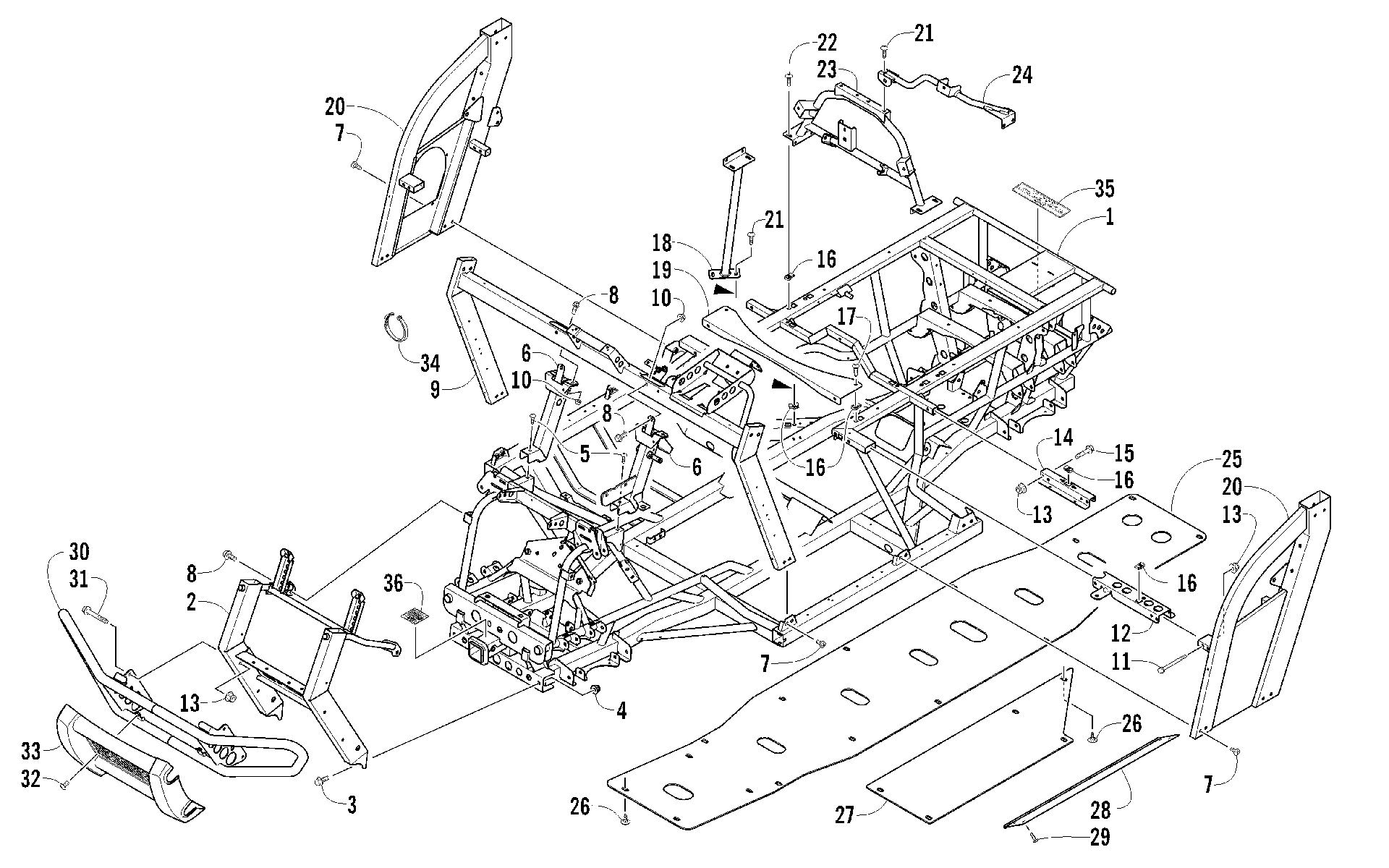

Схема рамы AND RELATED PARTS [94113] для PROWLER 700 HDX TIMBER CAMO (U2011P5T1PUSH)
Схема
Детали
![Рама AND RELATED PARTS [94113]](/upload/schemas/63442810677836.09545395.gif)
Номер
Наименование детали
Цена
1
Frame art. 4506-567
По запросу
2
Bracket, Mounting - Bumper art. 2516-556
По запросу
3
Болт Arctic Cat art. 8409-020
от 110 ₽
4
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
5
Screw, Machine art. 8476-820
По запросу
6
Bracket, Steering Support - Right art. 0505-688
По запросу
6
BRACKET,STEERING SUPPORT-PTD BLK art. 1502-790
По запросу
7
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
8
Болт Arctic Cat art. 8408-820
от 110 ₽
9
Support, Steering art. 0505-652
По запросу
10
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
11
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
12
Bracket, Seat Support - Front - Left art. 1506-845
По запросу
12
Bracket, Seat Support - Front - Right art. 1506-844
По запросу
13
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 16 шт.
14
Bracket, Seat Support - Rear art. 1506-842
По запросу
15
Screw, Cap art. 8408-850
По запросу
16
Клипса Arctic Cat art. 0423-577
от 168 ₽
17
Винт Arctic Cat art. 8477-620
от 168 ₽
18
Tube, Support - Black art. 2516-777
По запросу
19
Bracket, Front Seat art. 2516-775
По запросу
20
Support, Overhead - Right art. 2516-102
По запросу
20
Support, Overhead - Left art. 2516-103
По запросу
21
Винт Arctic Cat art. 8476-616
По запросу
22
Винт Arctic Cat art. 8468-616
от 116 ₽
23
Support, ROPS art. 2516-780
По запросу
24
Seat, Support - Left art. 2516-845
По запросу
24
Seat, Support - Right art. 2516-844
По запросу
25
Plate, Skid art. 5406-186
По запросу
26
Винт Arctic Cat art. 0423-545
от 326 ₽
27
Panel, Belly - Side art. 2416-453
По запросу
28
PLATE,SKID-SIDE-BLACK art. 2506-612
По запросу
29
SCREW,SELFTAP-THFT STS12-24 X 3/4 AB Z&B art. 0423-849
По запросу
30
BUMPER,PUSH-PAINTED (BLACK) art. 2506-779
По запросу
31
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
32
Винт Arctic Cat art. 8477-616
от 110 ₽
33
Fascia, Bumper - Front art. 2406-713
По запросу
34
Зажим Arctic Cat art. 0123-788
По запросу
35
DECAL,WARNING-TOWING RR art. 2411-234
По запросу
36
Decal, Warning - Towing - Front art. 1411-122
По запросу
