модель 2011 года
- Модель Prowler 700
- Код модели PROWLER 700s XTX TIMBER CAMO (U2011P3T1PUSH)

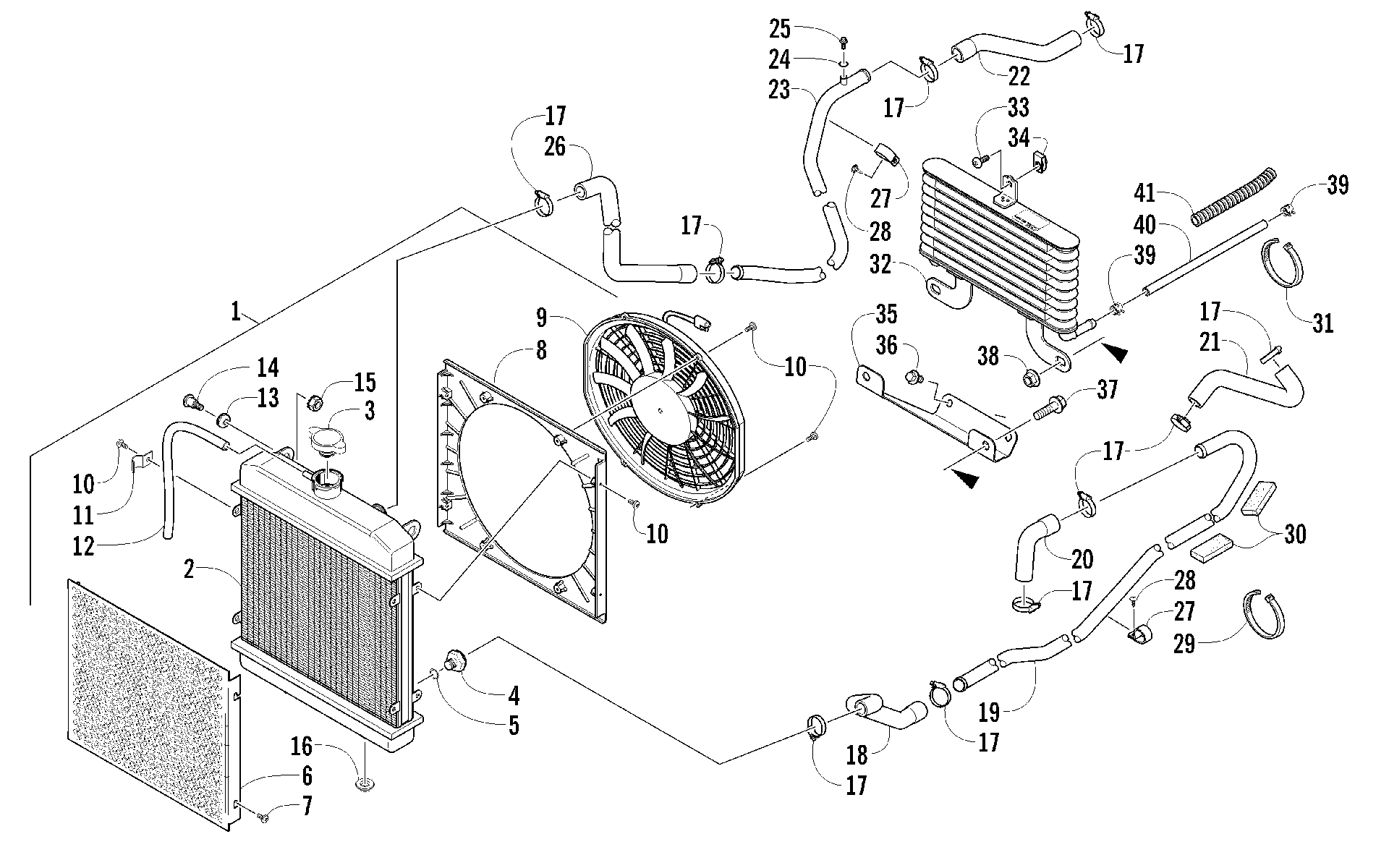

Схема системы охлаждения ASSEMBLY [93968] для PROWLER 700s XTX TIMBER CAMO (U2011P3T1PUSH)
Схема
Детали
![Система охлаждения ASSEMBLY [93968]](/upload/schemas/63441f36136187.38134797.gif)
Номер
Наименование детали
Цена
1
Radiator Assembly (inc. 2-13) art. 0413-256
По запросу
2
Радиатор охлаждения Arctic Cat art. 0413-205
от 41 717 ₽
3
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
4
Сливная пробка радиатора Arctic Cat art. 0413-195
от 2 615 ₽
5
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
6
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
Shroud, Fan art. 0413-203
По запросу
9
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
10
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
11
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
12
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
12
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
13
GROMMET(LV 11378) art. 0423-030
По запросу
14
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
15
Nut art. 0623-038
от 110 ₽
16
Bushing art. 0423-028
По запросу
17
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
18
Патрубок охлаждения Arctic Cat art. 0410-094
По запросу
19
Pipe, Coolant - Lower art. 0410-090
По запросу
20
Патрубок охлаждения Arctic Cat art. 0410-093
от 2 919 ₽
21
Патрубок охлаждения Arctic Cat art. 0410-095
По запросу
22
Hose, Coolant - Upper Engine art. 0410-207
По запросу
23
Pipe, Coolant - Upper art. 0510-594
По запросу
24
O-Ring art. 0423-921
По запросу
25
Bolt, Union art. 3004-346
По запросу
26
Патрубок охлаждения Arctic Cat art. 0410-092
от 4 085 ₽
27
Хомут патрубка охлаждения Arctic Cat art. 0423-594
По запросу
28
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
29
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
30
PAD,BATTERY-TOP FR art. 0406-288
По запросу
31
Tie, Cable - Reusable art. 0623-751
По запросу
32
Масляный радиатор Arctic Cat art. 0413-211
от 17 850 ₽
33
Болт Arctic Cat art. 8476-620
По запросу
34
Клипса Arctic Cat art. 0423-577
от 168 ₽
35
Bracket, Mounting - Oil Cooler art. 0513-040
По запросу
36
Болт Arctic Cat art. 8408-816
от 110 ₽
37
Болт Arctic Cat art. 8409-020
от 110 ₽
38
Nut, Lock art. 8424-002
По запросу
39
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
40
Hose, Oil - Lower art. 0410-235
По запросу
40
HOSE,OIL UPPER art. 0410-166
По запросу
41
CONDUIT,FLEXIBLE-HIGH TEMP-.750ID X 37" art. 1619-453
По запросу
