модель 2012 года
- Модель Prowler 700
- Код модели PROWLER 700 XTX BLUE (U2012P3T1PUSD)
Схема консоли AND FLOOR PANEL ASSEMBLY [94896] для PROWLER 700 XTX BLUE (U2012P3T1PUSD)
Схема
Детали

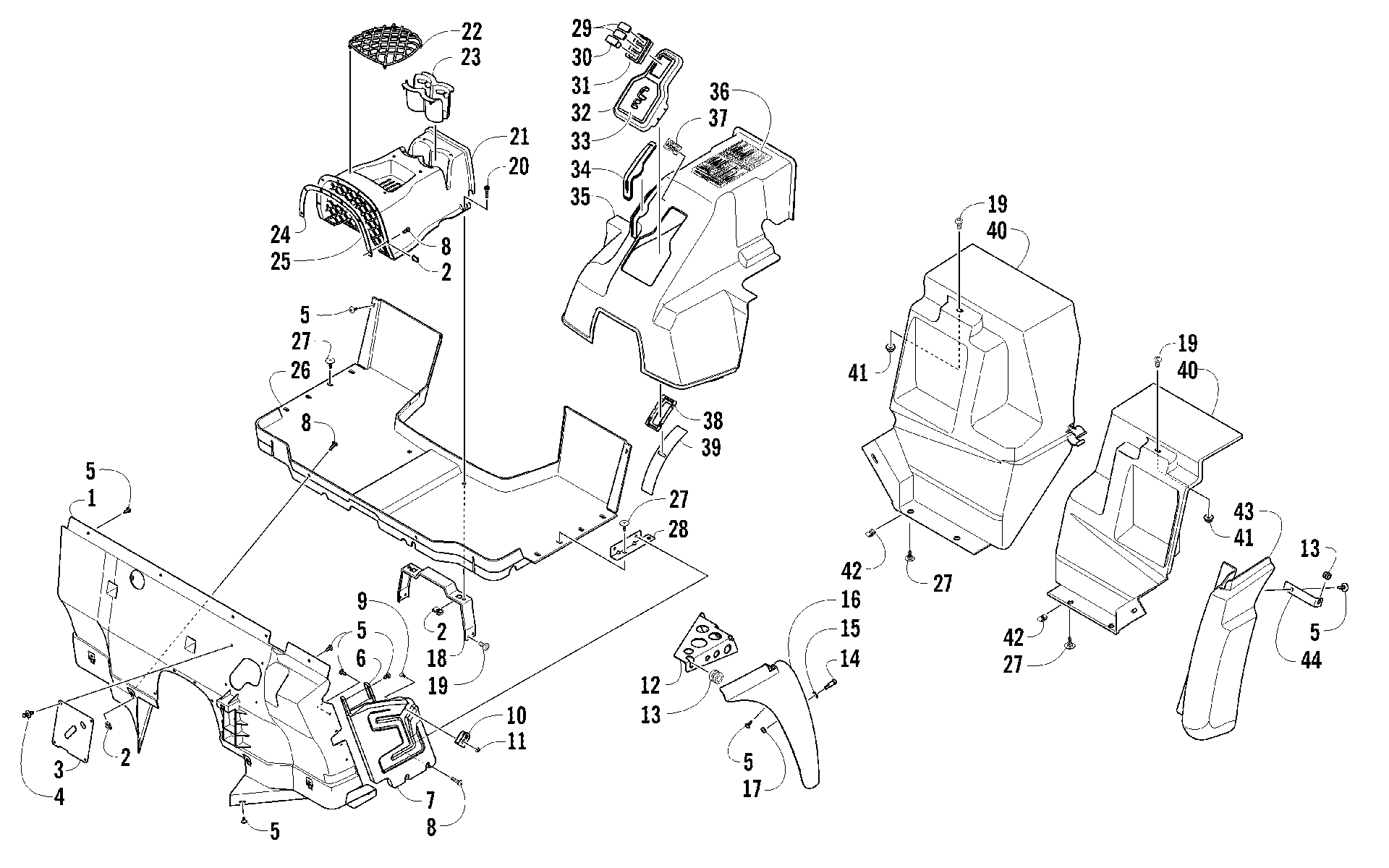

![Консоль AND FLOOR PANEL ASSEMBLY [94896]](/upload/schemas/6344230d77c0d9.78242599.gif)
Номер
Наименование детали
Цена
1
Panel, Fender - Inner art. 4506-021
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Seal, Steering Column art. 0405-427
По запросу
4
Клипса Arctic Cat art. 0623-362
от 90 ₽
5
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
6
BRACKET,KICK PANEL-PTD BLACK art. 4506-596
По запросу
7
Panel, Side art. 2416-848
По запросу
8
Screw, Machine art. 8468-625
По запросу
9
Болт Arctic Cat art. 0423-419
По запросу
10
Latch, Side Restraint art. 2416-846
По запросу
11
Гайка Arctic Cat art. 0423-540
По запросу
12
Bracket, Support - Left art. 2506-067
По запросу
12
Bracket, Support - Right art. 2506-066
По запросу
13
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
14
Screw, Shoulder art. 0623-855
По запросу
15
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
16
Fender, Front - Left Blue art. 4506-057
По запросу
16
Fender, Front - Right Blue art. 4506-056
По запросу
17
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
18
Bracket, Support art. 2516-313
По запросу
19
Винт Arctic Cat art. 8476-616
По запросу
20
Screw, Machine art. 8468-670
По запросу
21
Console - Front art. 2416-081
По запросу
22
Net, Storage art. 2416-111
По запросу
23
GROMMET,CUPHOLDER art. 2416-109
По запросу
24
Foam, Console art. 0417-019
По запросу
25
Foam, Console art. 0417-018
По запросу
26
Floor(replaces 2416-085) art. 5406-460
По запросу
27
Винт Arctic Cat art. 0423-545
от 326 ₽
28
Bracket, Side Panel - Right art. 4506-260
По запросу
28
Bracket, Side Panel - Left art. 4506-261
По запросу
29
Заглушка панели выключателей Arctic Cat art. 0409-070
от 310 ₽
30
Кнопка ограничителя скорости заднего хода Arctic Cat art. 0409-071
от 2 720 ₽
OEM
Кнопка ограничителя скорости заднего хода Arctic Cat
art. 0409-071
0 ₽
Требуется 1 шт.
Подписаться
Аналог
Кнопка ограничителя скорости заднего хода Arctic Cat б.у
art. 0409-071_б.у
2 720 ₽
Требуется 1 шт.
31
Панель выключателей Arctic Cat art. 0409-069
от 1 330 ₽
32
Gate, Shift (inc. 33) art. 1502-520
По запросу
33
Decal, Shift Gate art. 1411-985
По запросу
34
Boot, Parking Brake Lever art. 2406-960
По запросу
35
Console, Center art. 4406-717
По запросу
36
Decal, Warning - Console art. 2411-879
По запросу
37
Decal, Brake Lever art. 2411-094
По запросу
38
GATE,SHIFT SLIDE art. 1402-793
По запросу
39
Slide, Shift art. 1402-794
По запросу
40
Panel, Splash - Right art. 2416-270
По запросу
40
Panel, Splash - Left art. 2416-271
По запросу
41
Гайка Arctic Cat art. 8424-602
от 110 ₽
42
CLIP,U-TYPE-TINNERMAN-(D1787-10-4) art. 0423-466
По запросу
43
Fender, Rear - Lower - Right Blue art. 4506-040
По запросу
43
Fender, Rear - Lower - Left Blue art. 4506-041
По запросу
44
Bracket, Fender Support - Lower art. 2516-326
По запросу
