модель 2013 года
- Модель Prowler 700
- Код модели PROWLER 700 HDX STEEL BLUE (U2013P5T1PUSV)

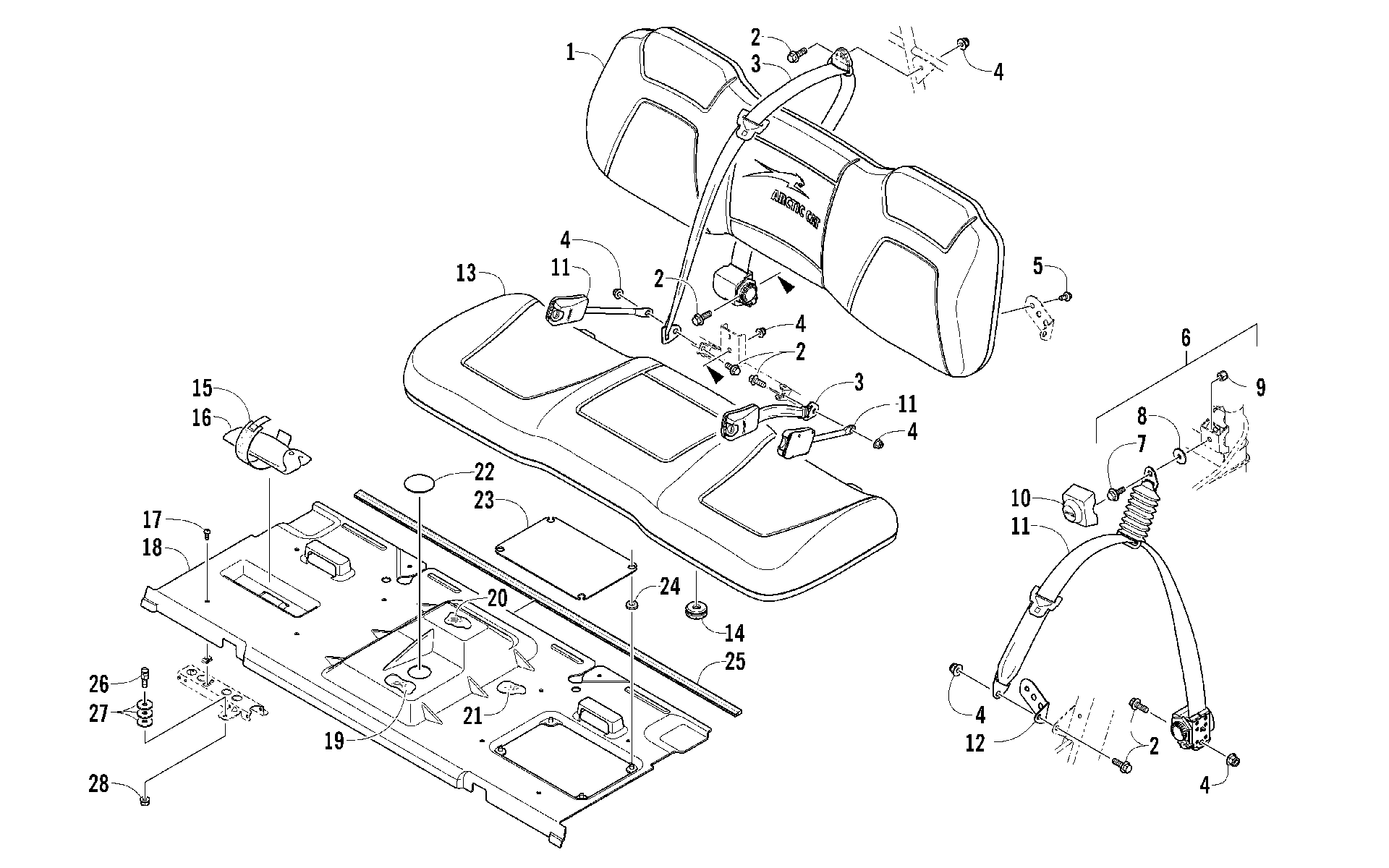

Схема сиденья ASSEMBLY [97526] для PROWLER 700 HDX STEEL BLUE (U2013P5T1PUSV)
Схема
Детали
![Сиденье ASSEMBLY [97526]](/upload/schemas/63443f72039b49.47603538.gif)
Номер
Наименование детали
Цена
1
Backrest Assembly art. 2516-897
По запросу
2
Screw, Cap art. 1423-182
По запросу
3
Belt, Seat - 3PT. art. 5506-195
По запросу
4
Nut, Lock art. 1423-184
По запросу
5
Болт Arctic Cat art. 8408-820
от 110 ₽
6
Screw, Shoulder - Assembly (inc. 7-9) art. 0423-915
По запросу
7
Screw, Shoulder Not Serviced Individually art. -N/A-
По запросу
8
Washer Not Serviced Individually art. -N/A-
По запросу
9
Nut, Lock Not Serviced Individually art. -N/A-
По запросу
10
Cover, Seat Belt art. 2416-638
По запросу
11
BELT,SEAT-3PT 11.5" NAR CABLE-ASSY art. 5506-159
По запросу
12
Bracket, Backrest Support - Right art. 2516-868
По запросу
12
Bracket, Backrest Support - Left art. 2516-869
По запросу
13
Seat, Bench - Bottom - w/Foil (inc. 14)(replaces 5506-616) art. 8506-824
По запросу
14
Grommet art. 1423-066
По запросу
15
RETAINER, DRIVE BELT-VELCRO art. 0707-582
По запросу
16
Kit, Tool art. 2516-863
По запросу
17
Винт Arctic Cat art. 8477-620
от 168 ₽
18
Base, Seat art. 2416-457
По запросу
19
Foil, Protective art. 0412-583
По запросу
20
Foil, Protective art. 0412-584
По запросу
21
Foil, Protective art. 0412-585
По запросу
22
Заглушка основания сиденья Arctic Cat art. 0623-600
от 473 ₽
23
Cover, Access art. 2416-491
По запросу
24
Втулка резиновая Arctic Cat art. 1623-156
По запросу
25
Seal, Cargo Box art. 2406-915
По запросу
26
Stud, Latch - Seat art. 0423-559
По запросу
27
Шайба Arctic Cat art. 0423-073
от 221 ₽
28
Nut, Lock art. 8424-002
По запросу
