модель 2013 года
- Модель Prowler 700
- Код модели PROWLER 700 XTX TIMBER CAMO (U2013P3T1PUSH)

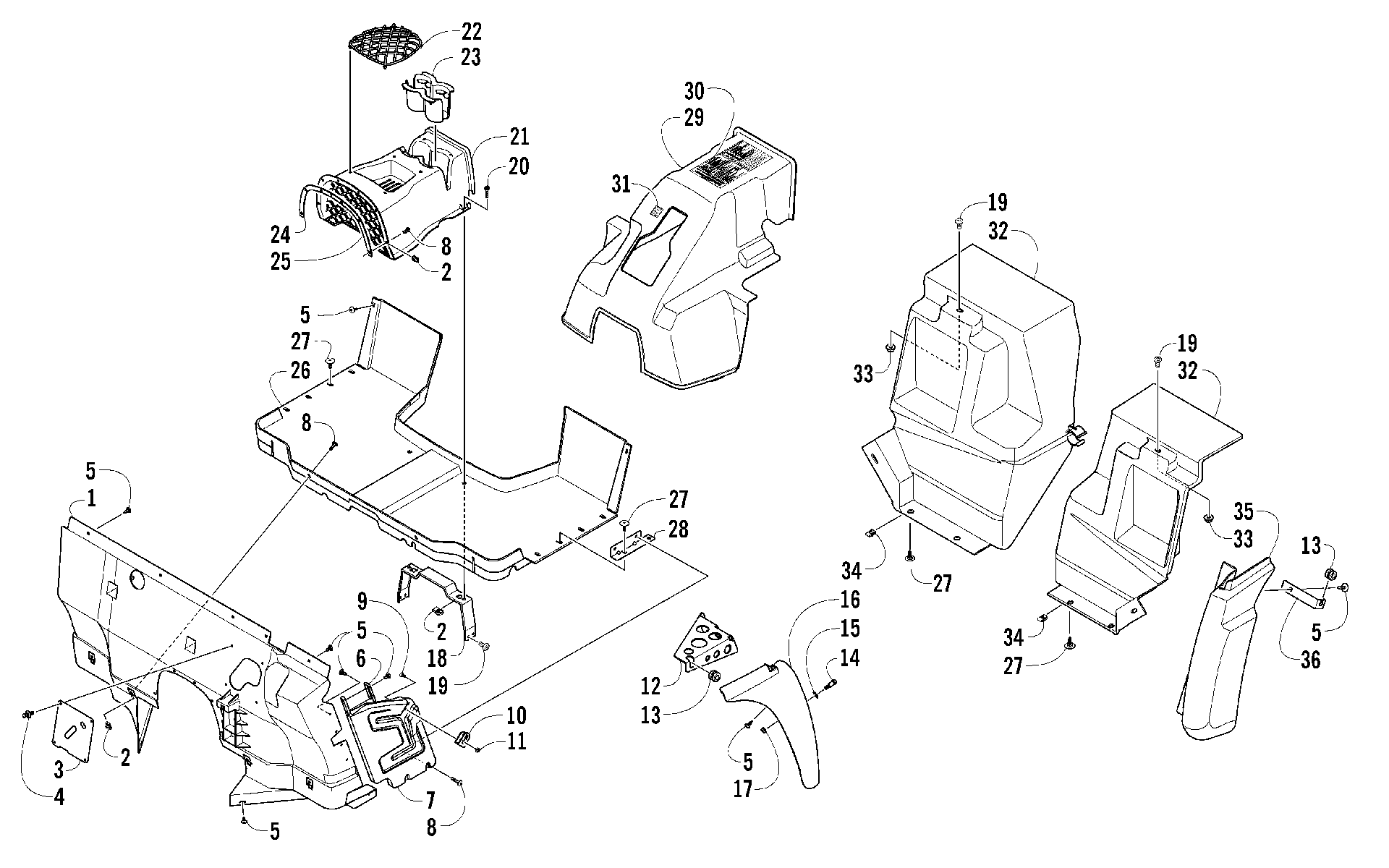

Схема консоли AND FLOOR PANEL ASSEMBLY [97477] для PROWLER 700 XTX TIMBER CAMO (U2013P3T1PUSH)
Схема
Детали
![Консоль AND FLOOR PANEL ASSEMBLY [97477]](/upload/schemas/63442b19783352.57067597.gif)
Номер
Наименование детали
Цена
1
Panel, Fender - Inner art. 4506-021
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Seal, Steering Column art. 0405-427
По запросу
4
Клипса Arctic Cat art. 0623-362
от 90 ₽
5
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
6
BRACKET,KICK PANEL-PTD BLACK art. 4506-596
По запросу
7
Panel, Side art. 2416-848
По запросу
8
Screw, Machine art. 8468-625
По запросу
9
Болт Arctic Cat art. 0423-419
По запросу
10
Latch, Side Restraint art. 2416-846
По запросу
11
Гайка Arctic Cat art. 0423-540
По запросу
12
Bracket, Support - Right art. 2506-066
По запросу
12
Bracket, Support - Left art. 2506-067
По запросу
13
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
14
Screw, Shoulder art. 0623-855
По запросу
15
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
16
Fender, Front - Left Camo art. 2516-427
По запросу
16
Fender, Front - Right Camo art. 2516-426
По запросу
17
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
18
Bracket, Support art. 2516-313
По запросу
19
Винт Arctic Cat art. 8476-616
По запросу
20
Screw, Machine art. 8468-670
По запросу
21
Console - Front art. 2416-081
По запросу
22
Net, Storage art. 2416-111
По запросу
23
GROMMET,CUPHOLDER art. 2416-109
По запросу
24
Foam, Console art. 0417-019
По запросу
25
Foam, Console art. 0417-018
По запросу
26
Floor(replaces 2416-085) art. 5406-460
По запросу
27
Винт Arctic Cat art. 0423-545
от 326 ₽
28
Bracket, Side Panel - Left art. 4506-261
По запросу
28
Bracket, Side Panel - Right art. 4506-260
По запросу
29
Console, Center art. 4406-138
По запросу
30
Decal, Warning - Console art. 2411-879
По запросу
31
Decal, Caution - Engine RPM art. 2411-560
По запросу
32
Panel, Splash - Right art. 2416-270
По запросу
32
Panel, Splash - Left art. 2416-271
По запросу
33
Гайка Arctic Cat art. 8424-602
от 110 ₽
34
CLIP,U-TYPE-TINNERMAN-(D1787-10-4) art. 0423-466
По запросу
35
Fender, Rear - Lower - Right Camo art. 2516-432
По запросу
35
Fender, Rear - Lower - Left Camo art. 2516-433
По запросу
36
Bracket, Fender Support - Lower art. 2516-326
По запросу
