модель 2013 года
- Модель Wildcat 1000
- Код модели WILDCAT 1000 LTD METALLIC RED (U2013W2W1PUSE)

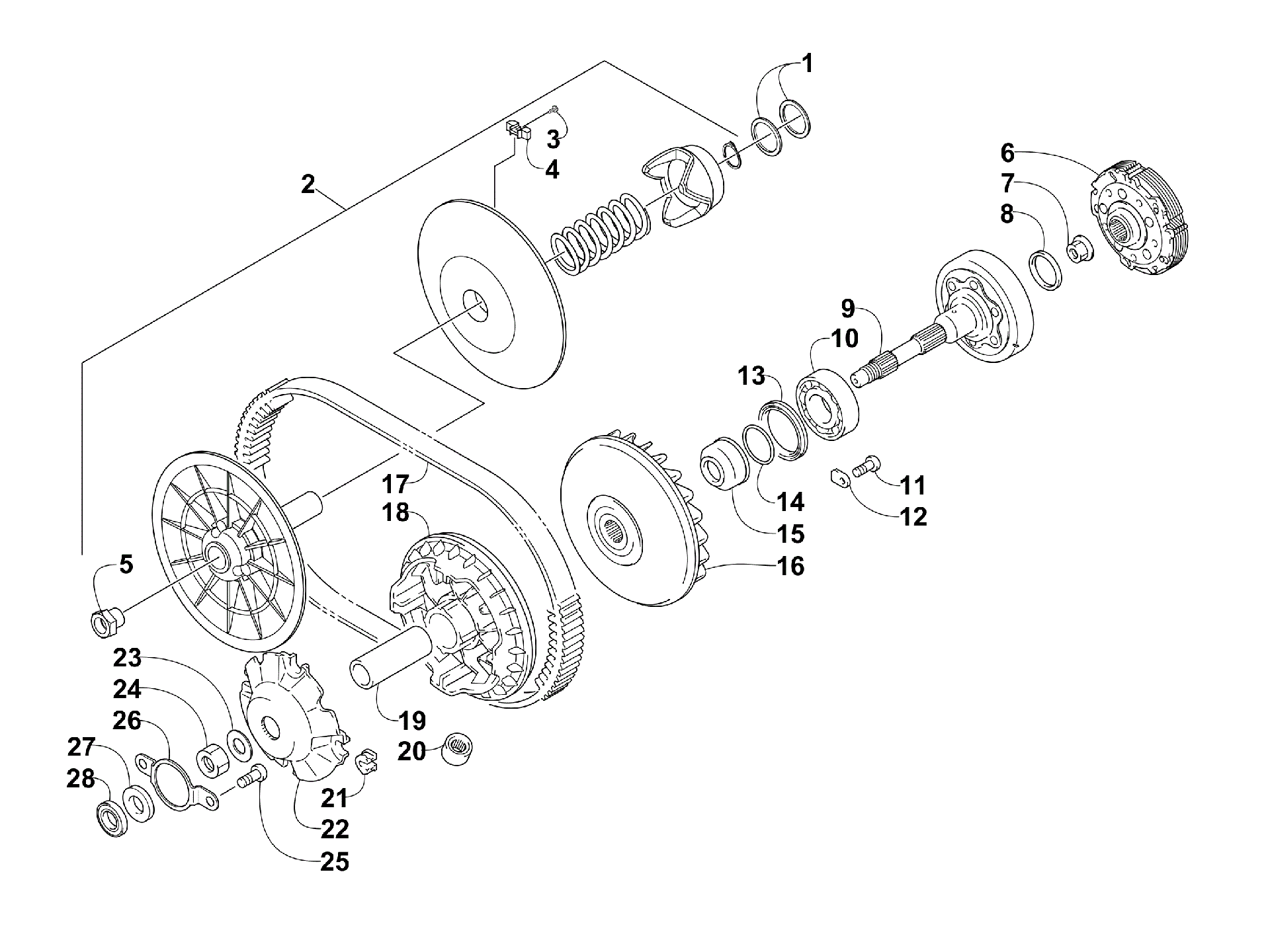

Схема трансмиссии ASSEMBLY [97755] для WILDCAT 1000 LTD METALLIC RED (U2013W2W1PUSE)
Схема
Детали
![Трансмиссия ASSEMBLY [97755]](/upload/schemas/63447ae5a67840.90862826.gif)
Номер
Наименование детали
Цена
1
Шайба регулировочная 25 x 30 x 0.90 мм Arctic Cat art. 0828-076
По запросу
2
Вариатор ведомый Arctic Cat art. 0823-537
По запросу
3
Screw, Cam Shoe art. 0823-177
По запросу
4
Слайдер вариатора Arctic Cat art. 0823-176
По запросу
5
Гайка ведомого вариатора Arctic Cat art. 0823-457
По запросу
6
Сцепление Arctic Cat art. 0823-484
от 8 900 ₽
7
Гайка сцепления Arctic Cat art. 0827-011
от 725 ₽
8
Сальник барабана сцепления Arctic Cat art. 0830-189
По запросу
9
Колокол сцепления Arctic Cat art. 0823-556
от 10 900 ₽
10
Подшипник Arctic Cat art. 0832-009
По запросу
11
Винт Arctic Cat art. 0826-029
от 110 ₽
12
Стопор подшипника Arctic Cat art. 0822-010
от 429 ₽
13
Сальник Вариатора Arctic Cat art. 0830-244
По запросу
14
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
15
Втулка вариатора Arctic Cat art. 0823-015
от 2 820 ₽
16
Щека ведущего вариатора art. 0823-272
от 21 861 ₽
17
Ремень вариатора Arctic Cat art. 0823-231
от 14 900 ₽
Аналог
14 900 ₽
Требуется 1 шт.
18
Щека вариатора внешняя Arctic Cat art. 0823-273
от 8 440 ₽
19
Вал ведущего вариатора Arctic Cat art. 0823-271
от 3 210 ₽
20
Грузик вариатора 28гр. Arctic Cat art. 0823-295
По запросу
21
Слайдер вариатора art. 0823-277
от 490 ₽
22
Тарелка щеки вариатора Arctic Cat art. 0823-276
По запросу
23
Шайба Arctic Cat art. 0828-106
от 473 ₽
24
Гайка вариатора Arctic Cat art. 0827-010
По запросу
25
SCREW,MACH-TSFH M6 X1X12 W/ THD LOCK art. 0826-031
По запросу
26
Стопор подшипника Arctic Cat art. 0823-020
от 1 544 ₽
27
SPACER,CVT COVER art. 0806-128
По запросу
28
Подшипник Arctic Cat art. 0832-060
от 290 ₽
