модель 2013 года
- Модель Wildcat 4 1000
- Код модели WILDCAT 4 ORANGE (U2013W4W1PUSU)

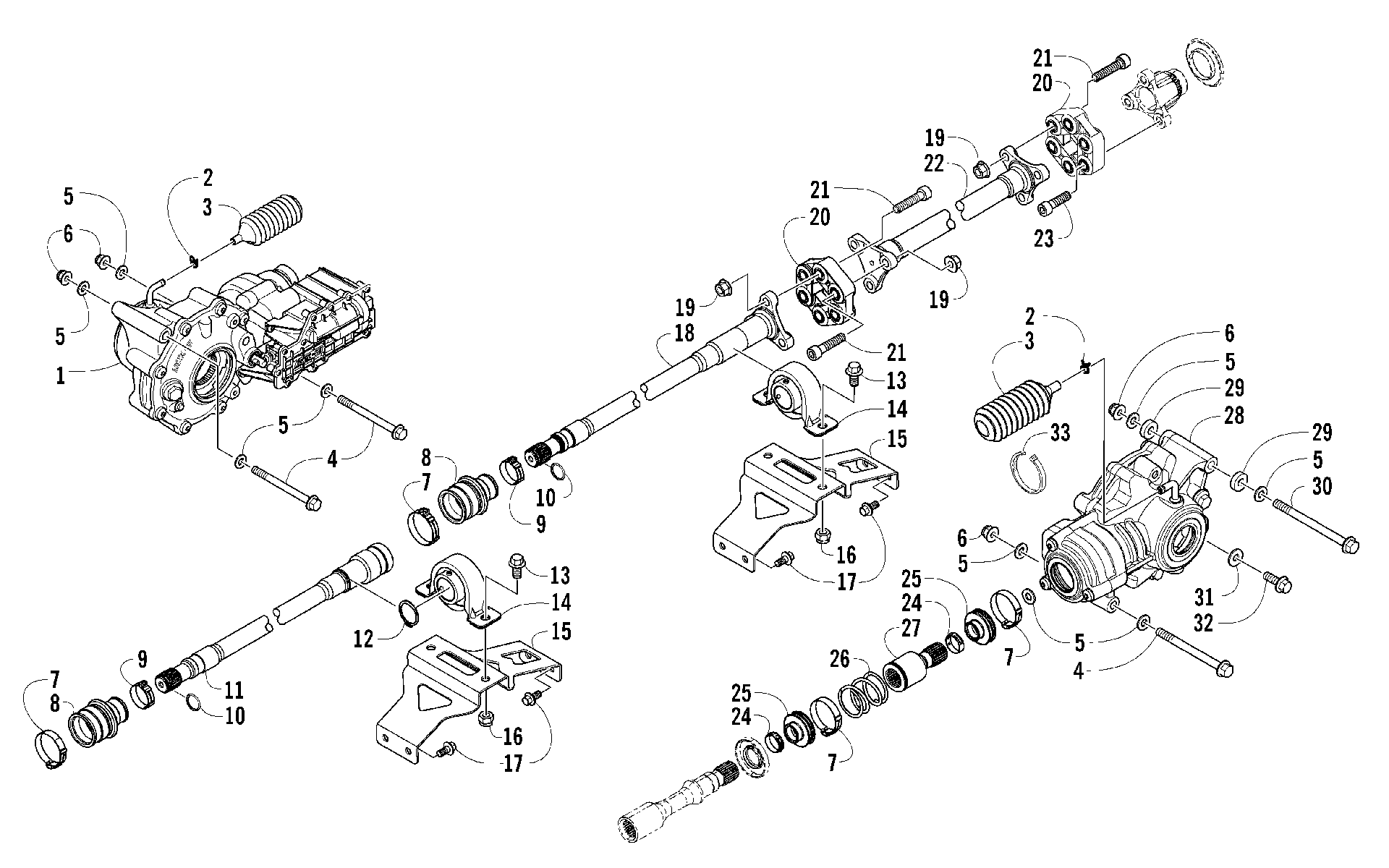

Схема трансмиссии ASSEMBLY [98604] для WILDCAT 4 ORANGE (U2013W4W1PUSU)
Схема
Детали
![Трансмиссия ASSEMBLY [98604]](/upload/schemas/63445c660377b6.63181309.gif)
Номер
Наименование детали
Цена
1
GEARCASE,FRONT (3.1 E-LOCK)-ASSY art. 2502-082
По запросу
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Сапун Arctic Cat art. 1402-620
от 750 ₽
4
Screw, Cap art. 0423-404
По запросу
5
Шайба Arctic Cat art. 0423-426
от 110 ₽
6
Гайка Arctic Cat art. 8428-002
от 310 ₽
7
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
8
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
9
Хомут Arctic Cat art. 0423-411
По запросу
10
O-Ring art. 1423-090
По запросу
11
SHAFT, PROPELLER - FRONT art. 2402-090
По запросу
12
Ring, Retaining art. 1423-175
По запросу
13
Screw, Cap art. 8408-020
По запросу
14
Подвесной подшипник кардана Arctic Cat art. 1402-968
По запросу
15
BRKT,FRONT DRIVE-PTD BLK art. 2502-019
По запросу
16
Nut, Lock art. 8422-002
от 882 ₽
17
Болт Arctic Cat art. 8408-816
от 110 ₽
18
Driveshaft, Center Front art. 2402-091
По запросу
19
Nut, Lock art. 8424-002
По запросу
20
Муфта соединительная Arctic Cat art. 2402-014
от 11 015 ₽
21
SCREW,CAP-HSH M10 X 1.25 X 45 art. 1423-094
По запросу
22
Кардан задний Arctic Cat art. 2402-056
По запросу
23
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-093
По запросу
24
CLAMP,BOOT-23MM art. 1423-061
По запросу
25
BOOT,COUPLER-REAR SHAFT art. 1402-951
По запросу
26
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
27
Вал кардана Arctic Cat art. 2402-134
По запросу
28
GEARCASE,REAR-ASSEMBLY art. 2502-083
По запросу
29
SPACER,GEARCASE-REAR art. 1423-062
По запросу
30
SCREW,CAP-HFH M10-1.25X130 art. 0423-576
По запросу
31
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
32
Винт Arctic Cat art. 8408-826
По запросу
33
Зажим Arctic Cat art. 0123-788
По запросу
