модель 2014 года
- Модель Prowler 500
- Код модели PROWLER 500 HDX GREEN (U2014P5K4CUSG)

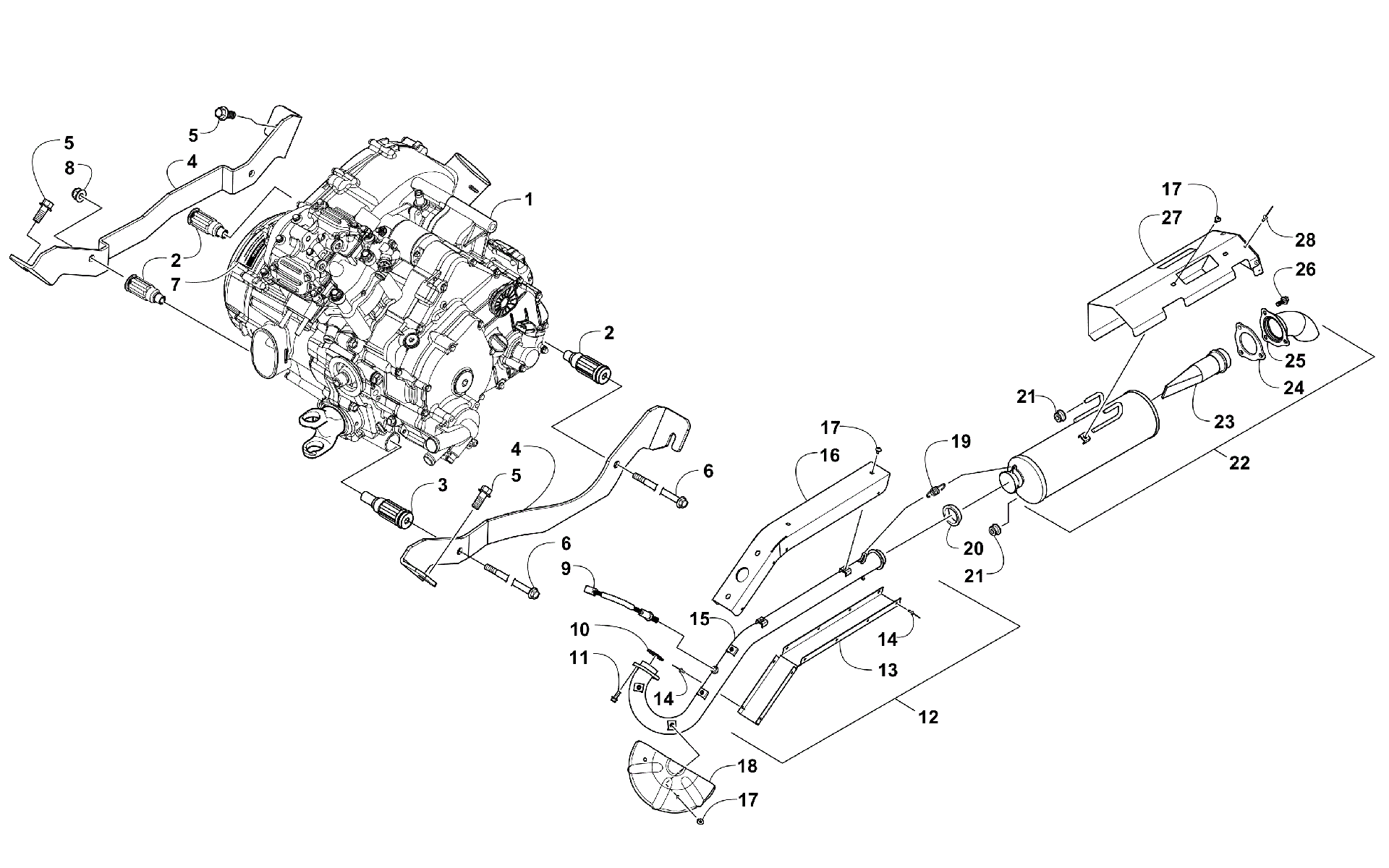

Схема двигателя AND EXHAUST [100428] для PROWLER 500 HDX GREEN (U2014P5K4CUSG)
Схема
Детали
![Двигатель AND EXHAUST [100428]](/upload/schemas/63445be52c9836.88364063.gif)
Номер
Наименование детали
Цена
1
Engine w/Rubber Mounts (inc. 2-3) art. 3313-865
По запросу
2
MOUNT, RUBBER ENG art. 0801-188
По запросу
3
LONG RUB.BUSH,ENG HANGER art. 0801-189
По запросу
4
Bracket, Engine - Right Black art. 5506-272
По запросу
4
Bracket, Engine - Left Black art. 5506-273
По запросу
5
Screw, Cap art. 8409-026
По запросу
6
SCREW,CAP-HFH M10 X 1.25 X 195 CL10.9 art. 1423-213
По запросу
7
Decal, Warning art. 0411-426
По запросу
8
Гайка Arctic Cat art. 8428-002
от 310 ₽
9
Sensor, Oxygen(replaces 0630-302) art. 0430-135
от 5 395 ₽
10
Прокладка выпускного коллектора Arctic Cat art. 3313-743
По запросу
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Pipe, Exhaust - Assembly (inc. 13-16 and four No. 17) art. 0512-612
По запросу
13
Shield, Pipe - Lower Rear art. 0412-696
По запросу
14
Rivet art. 1623-130
По запросу
15
Pipe, Exhaust art. 0512-613
По запросу
16
Shield, Pipe - Upper Rear art. 0412-682
По запросу
17
Screw, Machine art. 8477-610
По запросу
18
Shield, Pipe - Forward art. 0512-547
По запросу
19
Пружина Arctic Cat art. 0612-668
от 683 ₽
20
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
21
GROMMET,EXHAUST HANGER art. 0412-544
По запросу
22
MUFFLER ASSEMBLY-PTD HI TEMP BLK (inc. 23-26) art. 0512-651
По запросу
23
SPARK ARRESTER art. 0512-647
По запросу
24
GASKET,SPARK ARRESTER art. 0412-675
По запросу
25
Pipe, Tail - Black art. 0512-733
По запросу
26
Screw, Cap art. 8408-616
По запросу
27
Shield, Heat - Muffler (inc. 28) art. 0512-667
По запросу
28
Rivet art. 8061-486
По запросу
