модель 2014 года
- Модель Prowler 550
- Код модели PROWLER 550 XT GREEN (U2014P2O4EUSN)

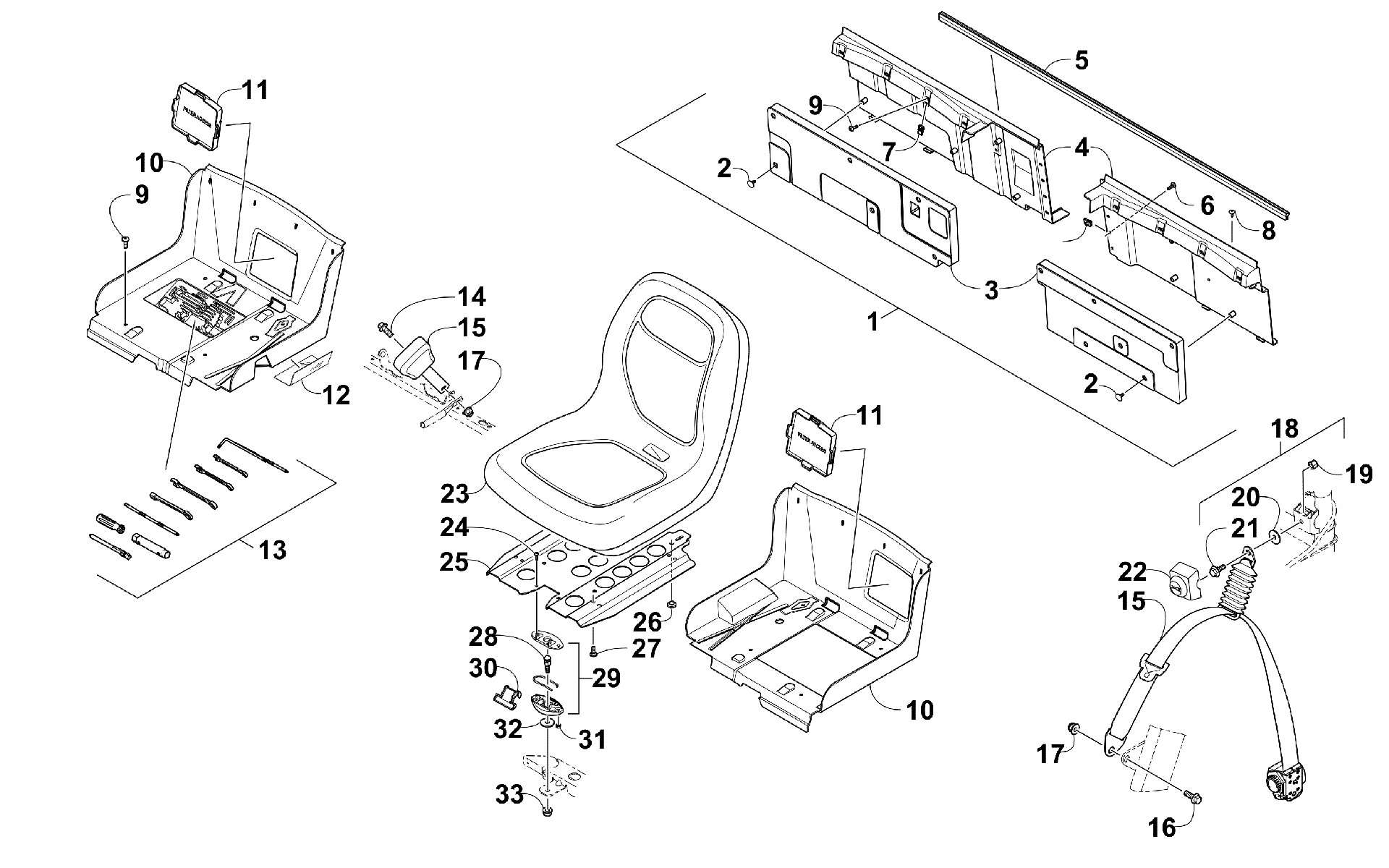

Схема сиденья ASSEMBLY [99891] для PROWLER 550 XT GREEN (U2014P2O4EUSN)
Схема
Детали
![Сиденье ASSEMBLY [99891]](/upload/schemas/63446e914d9d89.28725568.gif)
Номер
Наименование детали
Цена
1
Panel, Seat - Assembly (inc. 2-6 and five No. 7) art. 2516-094
По запросу
2
Plug art. 0623-544
По запросу
3
Panel, Seat - Front - Left art. 4406-321
По запросу
3
Panel, Seat - Front - Right art. 4406-320
По запросу
4
Panel, Seat - Rear - Right art. 2406-912
По запросу
4
Panel, Seat - Rear - Left art. 2406-913
По запросу
5
Seal, Cargo Box art. 2406-915
По запросу
6
Болт Arctic Cat art. 8476-620
По запросу
7
Клипса Arctic Cat art. 0423-577
от 168 ₽
8
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
9
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
10
Base, Seat - Right art. 2406-910
По запросу
10
Base, Seat - Left art. 2406-911
По запросу
11
Panel, Filter Access art. 2416-091
По запросу
12
Foil, Protective Optional art. 0412-560
По запросу
13
KIT, TOOL art. 0444-122
По запросу
14
Screw, Cap art. 1423-182
По запросу
15
Belt, Seat art. 5506-196
По запросу
16
SCREW,CAP-HFH M12X1.75X25 CL10.9 RIE BLK art. 1423-199
По запросу
17
Nut, Lock art. 1423-184
По запросу
18
Screw, Shoulder - Assembly (inc. 19-21) art. 0423-915
По запросу
19
Nut, Lock Not Serviced Individually art. -N/A-
По запросу
20
Washer Not Serviced Individually art. -N/A-
По запросу
21
Screw, Shoulder Not Serviced Individually art. -N/A-
По запросу
22
Cover, Seat Belt art. 2416-638
По запросу
23
Seat, Low-Back art. 1506-925
По запросу
24
Screw, Machine art. 8468-620
По запросу
25
Plate, Seat Base art. 2506-780
По запросу
26
BUMPER,SEAT art. 0406-877
По запросу
27
Screw, Machine art. 8468-820
По запросу
28
Stud, Latch - Seat art. 0423-559
По запросу
29
Latch, Seat - Assembly (inc. 28 and 30) art. 2706-164
По запросу
30
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
31
Nut art. 0623-038
от 110 ₽
32
Шайба Arctic Cat art. 0423-073
от 221 ₽
33
Nut, Lock art. 8424-002
По запросу
