модель 2014 года
- Модель Prowler 700
- Код модели PROWLER 700 HDX RED (U2014P5T1PUSE)

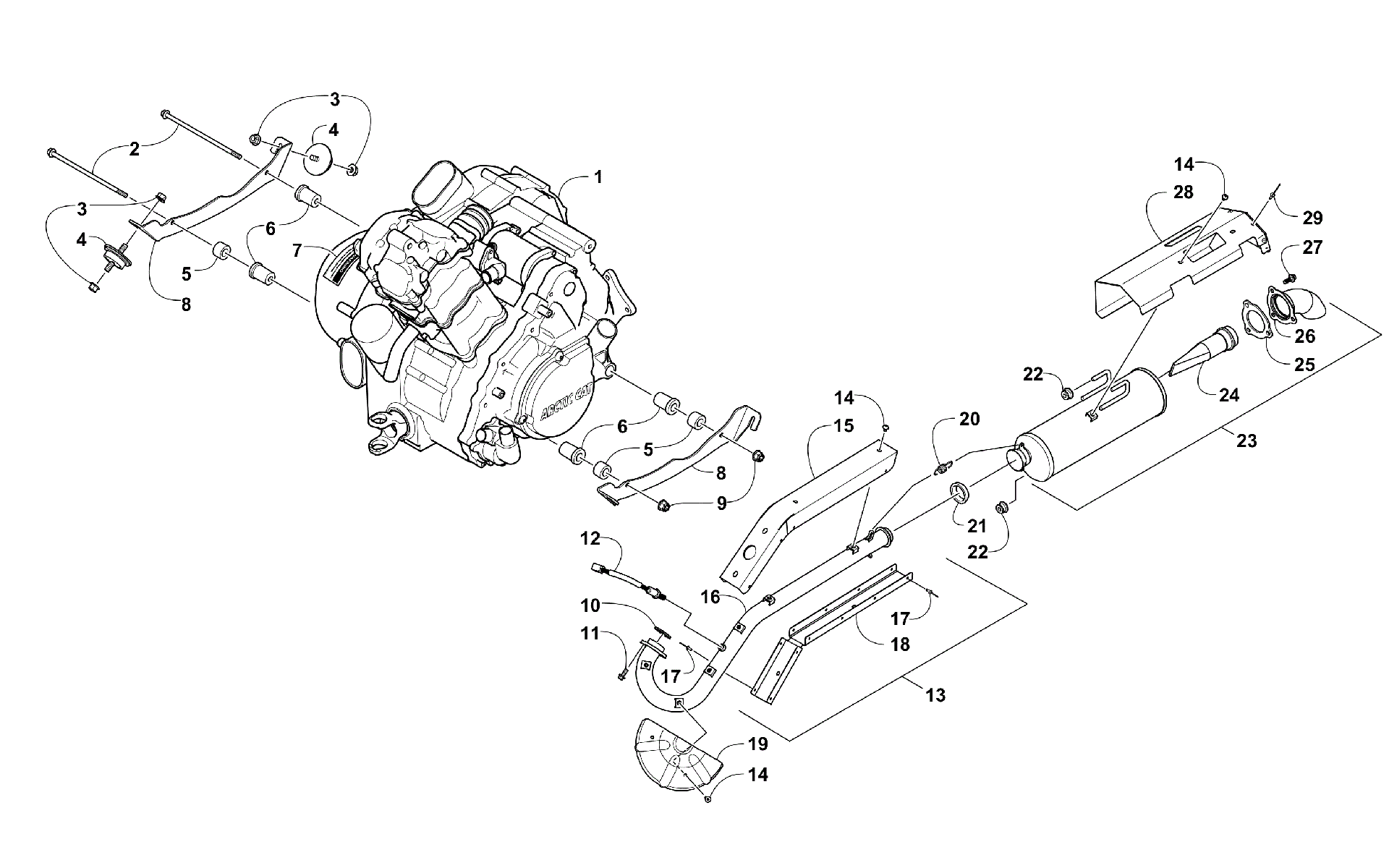

Схема двигателя AND EXHAUST [100163] для PROWLER 700 HDX RED (U2014P5T1PUSE)
Схема
Детали
![Двигатель AND EXHAUST [100163]](/upload/schemas/634460427fc896.27434280.gif)
Номер
Наименование детали
Цена
1
Engine, A700L art. 0800-131
По запросу
2
Болт Arctic Cat art. 1423-431
По запросу
3
Nut, Lock art. 8424-002
По запросу
4
Подушка двигателя Arctic Cat art. 0408-014
от 4 284 ₽
5
Втулка art. 1423-025
от 1 092 ₽
6
BUSHING,ENGINE MOUNT-SOLID (RB:0801-268)(replaces 0801-180) art. 0801-268
По запросу
7
Decal, Warning art. 0411-426
По запросу
8
Bracket, Engine - Right art. 2516-768
По запросу
8
Bracket, Engine - Left art. 2516-769
По запросу
9
Гайка Arctic Cat art. 8428-002
от 310 ₽
10
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Sensor, Oxygen(replaces 0630-302) art. 0430-135
от 5 395 ₽
13
Pipe, Exhaust - Assembly (inc. four No. 14 and 15-18) art. 0512-640
По запросу
14
Screw, Machine art. 8477-610
По запросу
15
Shield, Pipe - Upper Rear art. 0412-693
По запросу
16
Pipe, Exhaust art. 0512-641
По запросу
17
Rivet art. 1623-130
По запросу
18
Shield, Pipe - Lower Front art. 0412-840
По запросу
19
Shield, Pipe - Forward art. 0512-547
По запросу
20
Пружина Arctic Cat art. 0612-668
от 683 ₽
21
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
22
GROMMET,EXHAUST HANGER art. 0412-544
По запросу
23
MUFFLER ASSEMBLY-PTD HI TEMP BLK (inc. 24-27) art. 0512-651
По запросу
24
SPARK ARRESTER art. 0512-647
По запросу
25
GASKET,SPARK ARRESTER art. 0412-675
По запросу
26
Pipe, Tail - Black art. 0512-733
По запросу
27
Screw, Cap art. 8408-616
По запросу
28
Shield, Heat - Muffler (inc. 29) art. 0512-667
По запросу
29
Rivet art. 8061-486
По запросу
