модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT GREEN (U2014W3W1PUSX)

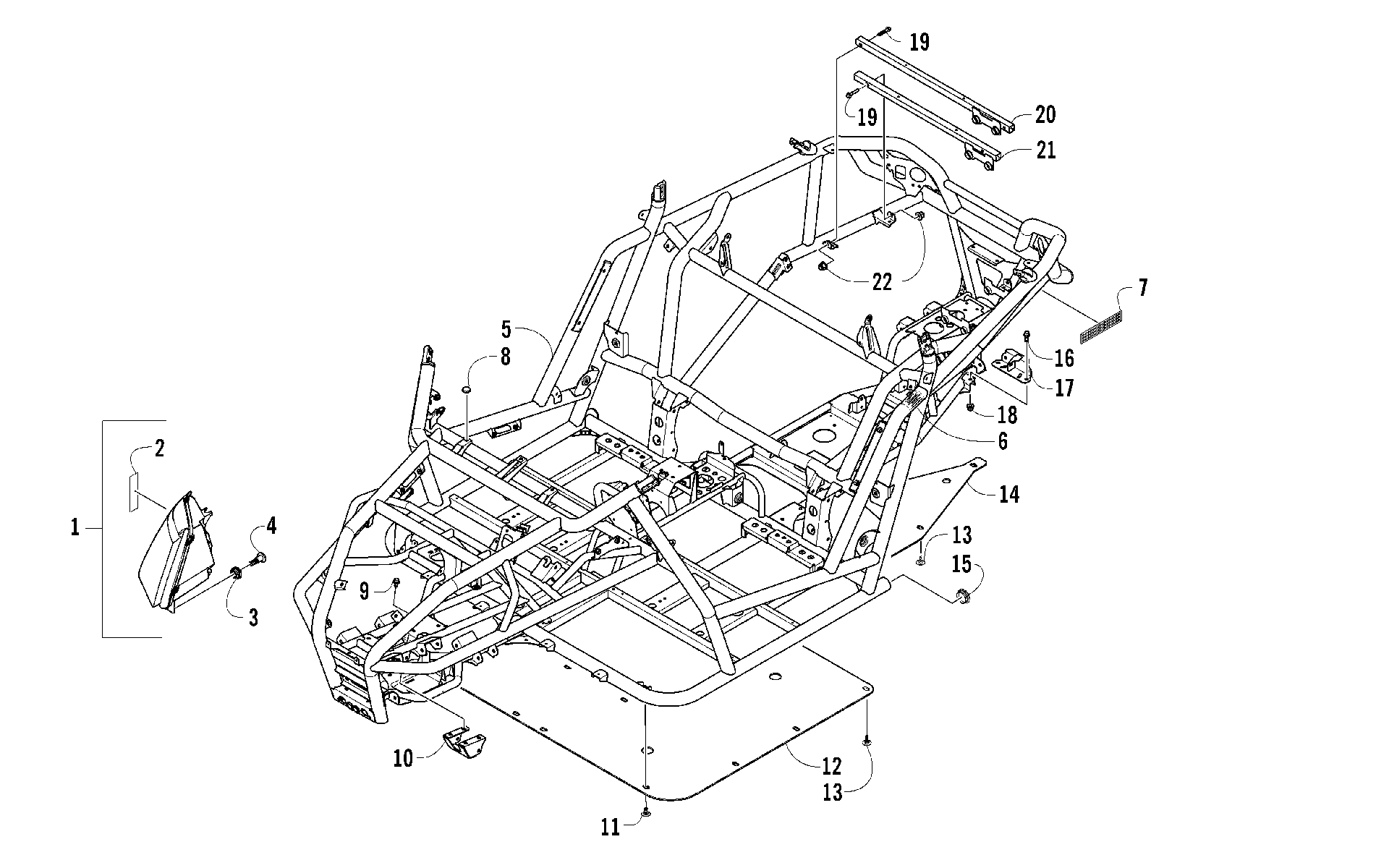

Схема fRAME, HEADLIGHTS, и RELATED PARTS [98531] для WILDCAT GREEN (U2014W3W1PUSX)
Схема
Детали
![FRAME, HEADLIGHTS, и RELATED PARTS [98531]](/upload/schemas/63446bf5d7fec4.51437532.gif)
Номер
Наименование детали
Цена
1
HEADLIGHT,LH-ASSY (W/SIDE REFLECTOR) (inc. 2) art. 0509-065
По запросу
1
HEADLIGHT,RH-ASSY (W/SIDE REFLECTOR) (inc. 2) art. 0509-064
По запросу
2
REFLECTOR,FRONT-LH (WC) art. 2411-973
По запросу
2
REFLECTOR,FRONT-RH (WC) art. 2411-972
По запросу
3
GROMMET art. 1423-104
По запросу
4
Болт Arctic Cat art. 0423-356
от 168 ₽
5
FRAME,MAIN-ASSY W/ DECALS (2015 WC) (inc. 6-7)(replaces 7506-005) art. 8506-083
По запросу
6
DECAL,WARNING-ROPS WILDCAT (BLACK) art. 2411-941
По запросу
7
REFLECTOR,REAR (WC) art. 2411-974
По запросу
8
BUMPER,SEAT art. 0406-877
По запросу
9
SCREW,CAP-HFH M10X1.25X16 CL10.9 W/204 art. 8409-018
По запросу
10
Bracket, Support - Front Gearcase art. 4506-703
По запросу
11
Винт Arctic Cat art. 0423-101
от 263 ₽
12
PLATE,SKID - FRONT art. 4506-406
По запросу
13
Screw, Self-Tapping art. 1423-109
По запросу
14
PLATE,SKID - REAR art. 4506-407
По запросу
15
CAP,FRAME-44.45MM art. 2416-962
По запросу
16
Screw, Cap art. 8409-025
По запросу
17
BRACKET, REAR SUSP-PAINT art. 4506-637
По запросу
18
Гайка Arctic Cat art. 8428-002
от 310 ₽
19
Screw, Cap art. 8408-845
от 1 415 ₽
20
TUBE,BOX-FRONT-PTD BLACK art. 4506-680
По запросу
21
TUBE,BOX-REAR-PTD BLACK art. 4506-682
По запросу
22
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
