модель 2014 года
- Модель Wildcat 4 1000
- Код модели WILDCAT 4 ORANGE (U2014W4W1PUSY)

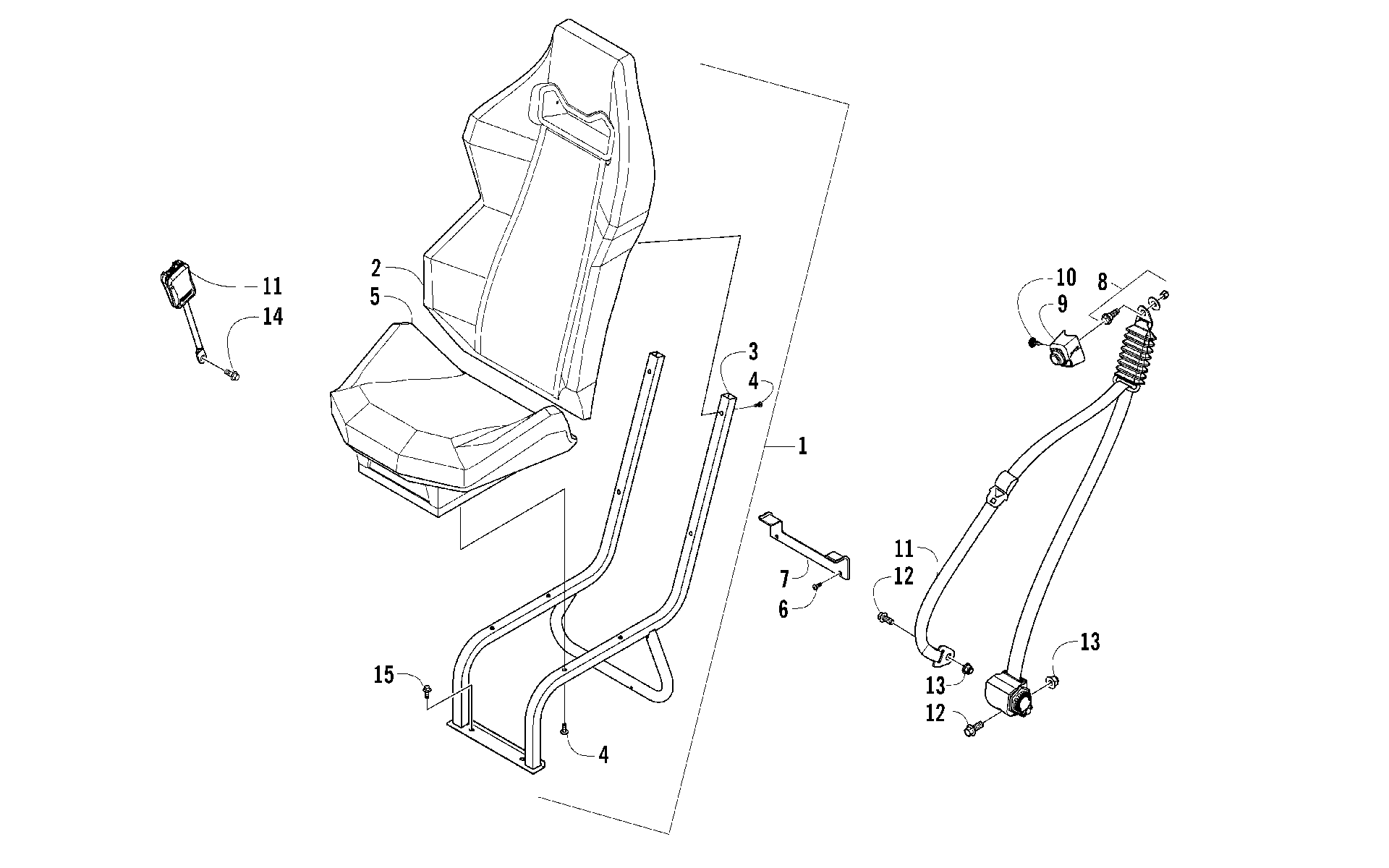

Схема задний сиденье узел [98589] для WILDCAT 4 ORANGE (U2014W4W1PUSY)
Схема
Детали
![задний сиденье узел [98589]](/upload/schemas/63448250058e85.44986378.gif)
Номер
Наименование детали
Цена
1
Seat - Assembly (inc. 2-5) art. 5506-073
По запросу
2
Back, Seat art. 5506-075
По запросу
3
Frame, Seat - Black art. 5506-072
По запросу
4
Screw, Machine art. 8468-617
По запросу
5
Base, Seat art. 5506-074
По запросу
6
Винт Arctic Cat art. 8468-616
от 116 ₽
7
BRACKET,REAR SEAT-PTD BLACK art. 5506-226
По запросу
8
Screw, Shoulder - Assembly art. 0423-915
По запросу
9
COVER,SEATBELT-RH art. 2416-936
По запросу
9
COVER,SEATBELT-LH art. 2416-937
По запросу
10
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
11
BELT,SEAT-3PT 15.5" NAR CABLE-ASSY art. 5506-161
По запросу
12
Screw, Cap art. 1423-182
По запросу
13
Nut, Lock art. 1423-184
По запросу
14
SCREW,CAP-HFHM12X1.75X30CL10.9RIE W/2353 art. 1423-183
По запросу
15
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
