модель 2014 года
- Модель Wildcat 4 1000
- Код модели WILDCAT 4X BLUE (U2014WFW1PUSD)

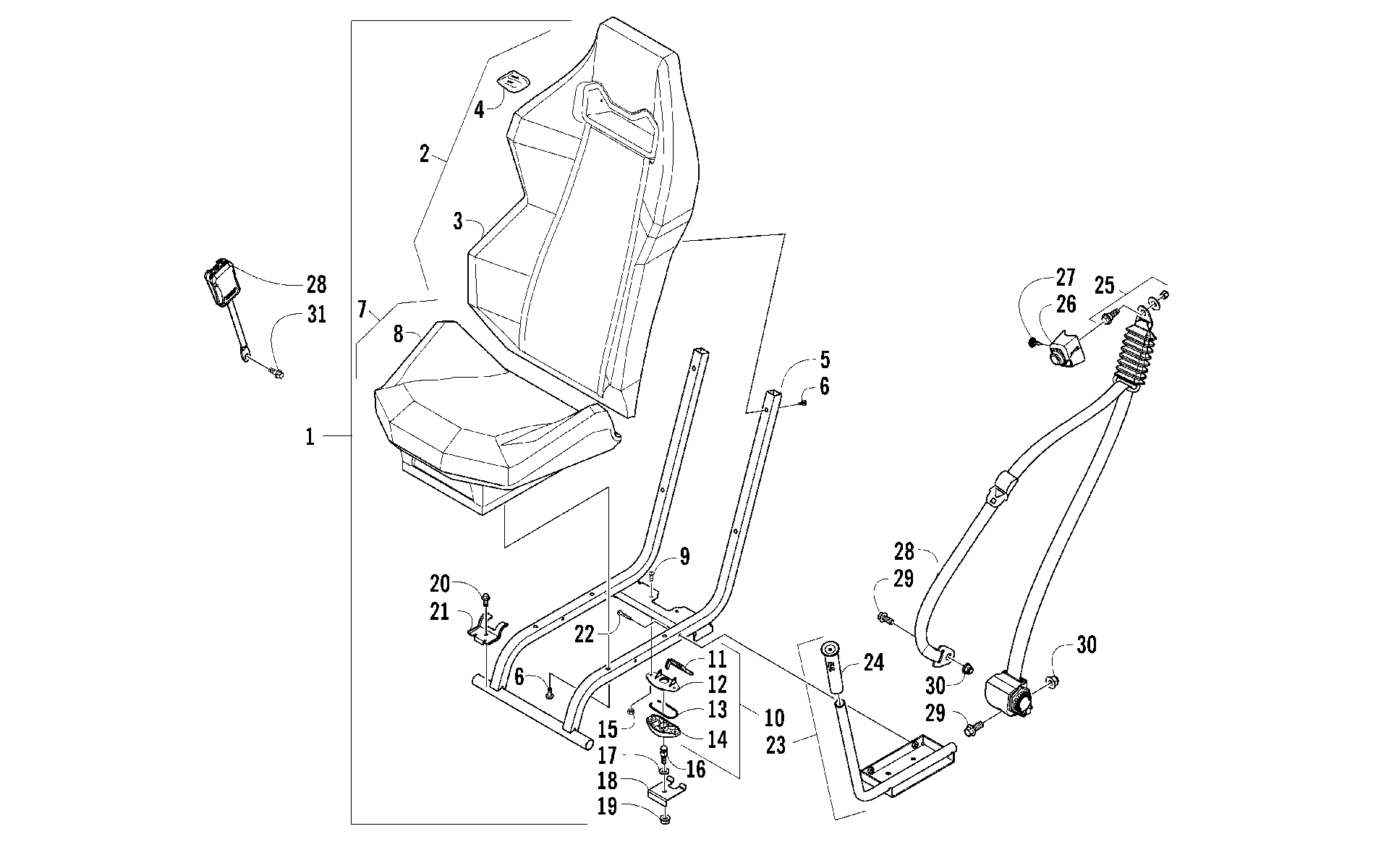

Схема передней части SEAT ASSEMBLY [100690] для WILDCAT 4X BLUE (U2014WFW1PUSD)
Схема
Детали
![Передняя часть SEAT ASSEMBLY [100690]](/upload/schemas/634472024c31e6.95835761.gif)
Номер
Наименование детали
Цена
1
SEAT,BLK/VBLUE-ASSY (inc. 2-15) art. 5506-434
По запросу
2
SEAT BACK-VIP BLUE (inc. 3-4) art. 5506-431
По запросу
3
COVER, SEAT BACK-VIP BLUE art. 5506-645
По запросу
4
KIT, SEAT HARDWARE art. 1423-265
По запросу
5
Frame, Seat - Black art. 5506-069
По запросу
6
Screw, Machine art. 8468-617
По запросу
7
Base, Seat Blk/Blue art. 5506-430
По запросу
8
Cover, Seat Base Blk/Blue art. 5506-644
По запросу
9
Screw, Machine art. 8468-620
По запросу
10
Latch, Seat - Assembly (inc. 11-14) art. 2706-164
По запросу
11
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
12
COVER,LATCH-SEAT art. 1673-635
По запросу
13
CLIP,SPRING RETAINING-SS art. 0673-023
По запросу
14
BACK,LATCH-SEAT art. 1673-634
По запросу
15
Nut art. 0623-038
от 110 ₽
16
Stud, Latch - Seat art. 0423-559
По запросу
17
Washer art. 8050-282
По запросу
18
BRACKET, LATCH PROTECTOR art. 5506-253
По запросу
19
Nut, Lock art. 8424-002
По запросу
20
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
21
BRKT,SEAT MOUNTING-PTD BLK art. 5506-078
По запросу
22
SCREW,MACH-TSTRH M6X1.0X35 Z&BLK art. 8477-635
По запросу
23
HANDLE - ASSY (inc. 24) art. 5506-173
По запросу
24
Рукоятка art. 4606-945
По запросу
25
Screw, Shoulder - Assembly art. 0423-915
По запросу
26
COVER,SEATBELT-LH art. 2416-937
По запросу
26
COVER,SEATBELT-RH art. 2416-936
По запросу
27
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
28
BELT,SEAT-3PT 11.5" NAR CABLE-ASSY art. 5506-160
По запросу
29
Screw, Cap art. 1423-182
По запросу
30
Nut, Lock art. 1423-184
По запросу
31
SCREW,CAP-HFHM12X1.75X30CL10.9RIE W/2353 art. 1423-183
По запросу
