модель 2014 года
- Модель Wildcat 4 1000
- Код модели WILDCAT 4X LTD RED (U2014WGW1PUSE)

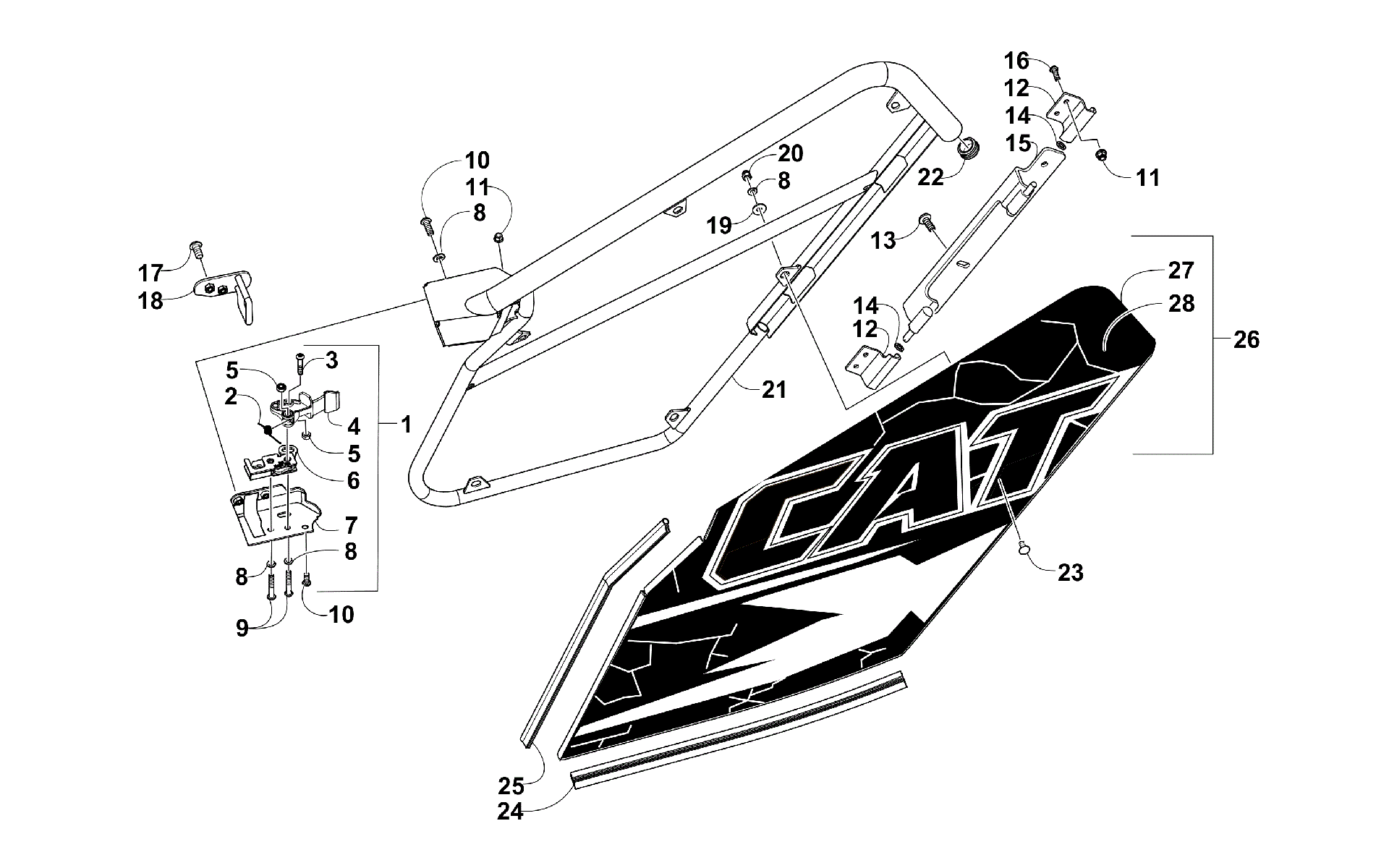

Схема задний DOOR узел [300451] для WILDCAT 4X LTD RED (U2014WGW1PUSE)
Схема
Детали
![задний DOOR узел [300451]](/upload/schemas/634479243570d9.95314459.gif)
Номер
Наименование детали
Цена
1
KIT, LATCH-DOOR-RR-LH-ASSY (WC 4X LTD) (inc. 2-9) art. 2436-265
По запросу
1
KIT,LATCH-DOOR-RR-RH-ASSY (WC 4X LTD) (inc. 2-9) art. 2436-264
По запросу
2
SPRING,LATCH HANDLE art. 1423-235
По запросу
3
SCREW,BUTTON HEAD TORX BLK M6X1.0X30 art. 1423-231
По запросу
4
HANDLE,DOOR art. 4406-999
По запросу
5
HEX NYLON NUT CL8 BLK ZINC M6(DIN 985) art. 1423-153
По запросу
6
LATCH,ROTARY (50203) Right art. 4406-908
По запросу
6
LATCH,ROTARY (50202) Left art. 4406-909
По запросу
7
BRKT,DOOR LATCH-REAR-RH art. 4406-464
По запросу
7
BRKT,DOOR LATCH-REAR-LH art. 4406-465
По запросу
8
Washer, Lock(replaces 8051-213) art. 8051-212
По запросу
9
SCREW,BUTTON HEAD TORX BLK M6X1.0X40 art. 1423-232
По запросу
10
Винт Arctic Cat art. 8468-616
от 116 ₽
11
Nut, Lock art. 1423-171
По запросу
12
HINGE,WELDT-2 art. 4406-447
По запросу
12
HINGE,WELDT-1 art. 4406-446
По запросу
13
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
14
BUSHING,DOOR HINGE art. 1423-224
По запросу
15
HINGE,MAIN WELDT-LH art. 5506-491
По запросу
15
HINGE,MAIN WELDT-RH art. 5506-490
По запросу
16
SCREW,BUTTON HEAD TORX BLK M6X1.0X20 art. 1423-236
По запросу
17
Винт Arctic Cat art. 0826-029
от 110 ₽
18
STRIKER,DOOR-REAR-LH art. 4406-469
По запросу
18
STRIKER,DOOR-REAR-RH art. 4406-468
По запросу
19
WASHER,FLAT-18X6.4X1.6-BLK art. 1423-264
По запросу
20
NUT,HEX ACORN M6-1.0 BLK art. 1423-263
По запросу
21
FRAME,DOOR-LH-REAR-BLK art. 5506-591
По запросу
21
FRAME,DOOR-RH-REAR-BLK art. 5506-590
По запросу
22
CAP,PLASTIC-1.25" TUBE art. 1423-234
По запросу
23
BOLT,CARRIAGE CL8.8 BLK M6X1.0X16 art. 1423-233
По запросу
24
TRIM,DOOR SEAL-REAR-LOWER art. 4406-467
По запросу
25
TRIM,DOOR SEAL-REAR-UPPER art. 4406-466
По запросу
26
DOOR,PANEL W/DECALS-VR-REAR-RH(WC 4X LTD (inc. 26-28) art. 0518-166
По запросу
26
DOOR,PANEL W/DECALS-VR-REAR-LH(WC 4X LTD (inc. 26-28) art. 0518-167
По запросу
27
Door w/o Decals - Right - Black art. 4406-462
По запросу
27
Door w/o Decals - Left - Black art. 4406-463
По запросу
28
DECAL,RR DOOR UPR RH-VR art. 4411-026
По запросу
28
DECAL,RR DOOR UPR LH-VR art. 4411-027
По запросу
