модель 2014 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT BLACK (U2014WCT2PUSJ)

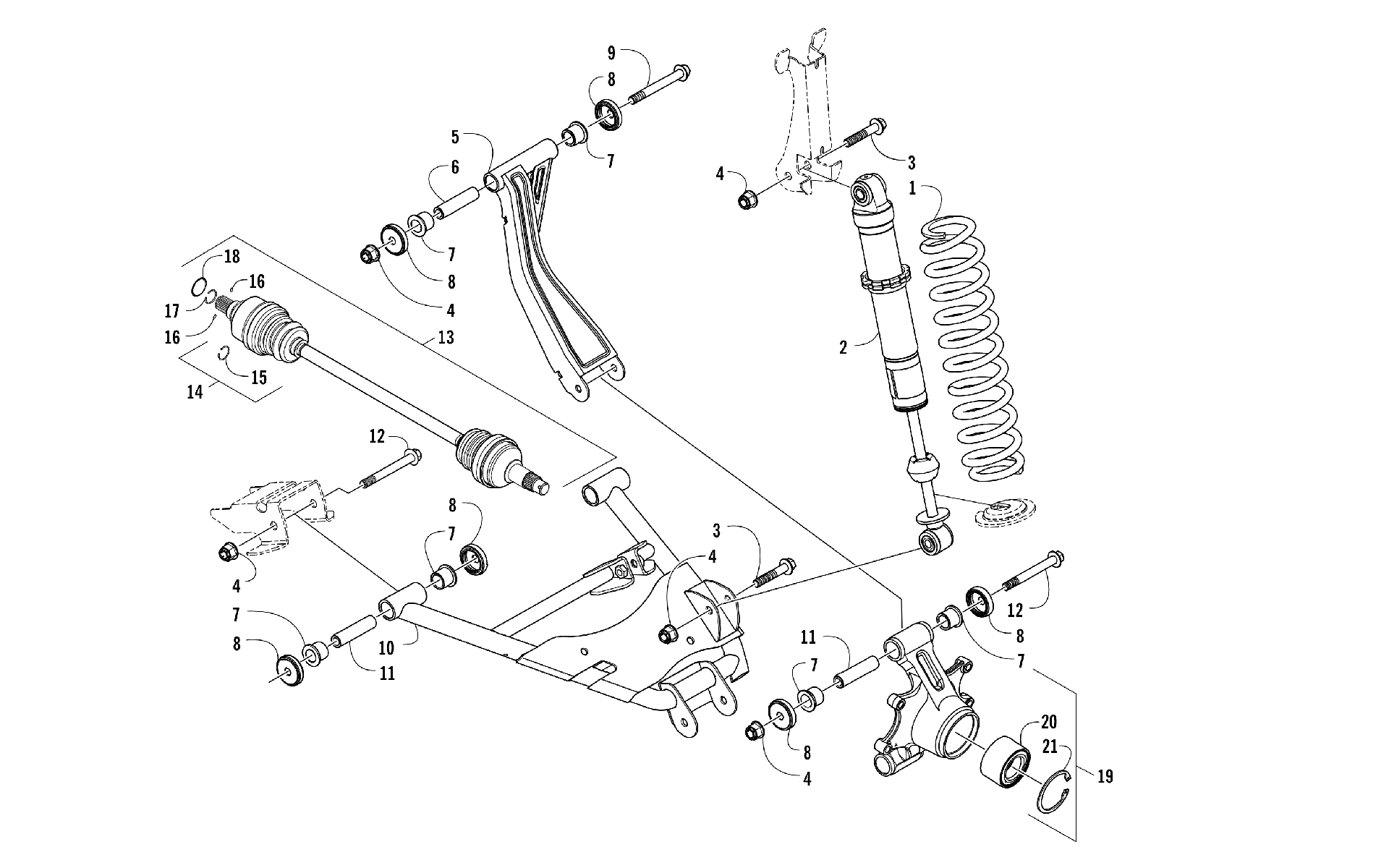

Схема задней подвески ASSEMBLY [300063] для WILDCAT TRAIL XT BLACK (U2014WCT2PUSJ)
Схема
Детали
![Задняя подвеска ASSEMBLY [300063]](/upload/schemas/63447c38de6b22.93804685.gif)
Номер
Наименование детали
Цена
1
Spring, Suspension - Black art. 0504-874
По запросу
2
SHOCK, REAR ARM-18.89" art. 0404-306
По запросу
3
Screw, Cap art. 8409-055
По запросу
4
Гайка Arctic Cat art. 8428-002
от 310 ₽
5
ARM, RR-UPR-LH-ASSY-BLK art. 0504-807
По запросу
5
ARM,RR-UPR-RH-ASSY-BLK art. 0504-806
По запросу
6
SLEEVE,FR-UPR-SUSPENSION art. 0403-305
от 2 100 ₽
Аналог
2 100 ₽
Требуется 2 шт.
7
Втулка рычага Arctic Cat art. 0403-264
от 1 596 ₽
Аналог
3 371 ₽
Требуется 20 шт.
Аналог
2 762 ₽
Требуется 20 шт.
Аналог
Комплект втулок передних рычагов EPI Arctic Cat Wildcat
art. WE340073
2 352 ₽
Требуется 20 шт.
Аналог
3 528 ₽
Требуется 20 шт.
Аналог
2 100 ₽
Требуется 20 шт.
8
SEAL,SUSPENSION art. 1423-204
от 2 100 ₽
Аналог
3 528 ₽
Требуется 20 шт.
Аналог
2 100 ₽
Требуется 20 шт.
9
SCREW,CAP-HFH M10X1.25X150 CL 10.9 Z&Y(replaces 1423-215) art. 1423-266
По запросу
10
A-Arm, Rear - Assembly - Lower Right - Black art. 1504-030
По запросу
10
A-Arm, Rear - Assembly - Lower Left - Black(replaces 1504-031) art. 1504-187
По запросу
11
Втулка рычага Arctic Cat art. 0403-250
от 830 ₽
Аналог
3 528 ₽
Требуется 8 шт.
12
SCREW,CAP-HFH M10X1.25X90 CL10.9 SILV art. 8413-090
По запросу
13
KIT,HALFSHAFT (inc 14-18) art. 2502-349
По запросу
14
Пыльник шруса art. 2436-112
от 7 340 ₽
15
Circlip art. 1441-988
По запросу
16
Pin, Transfer art. 1402-884
По запросу
17
Стопорное кольцо 25 мм Arctic Cat art. 1402-890
По запросу
18
Уплотнительное кольцо Arctic Cat art. 1402-963
от 630 ₽
19
KNUCKLE,REAR-ASSEMBLY (inc 20-21) art. 0504-681
По запросу
20
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
21
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
