модель 2015 года
- Модель Prowler 500
- Код модели PROWLER 500 HDX GREEN (U2015P5K4CUSG)

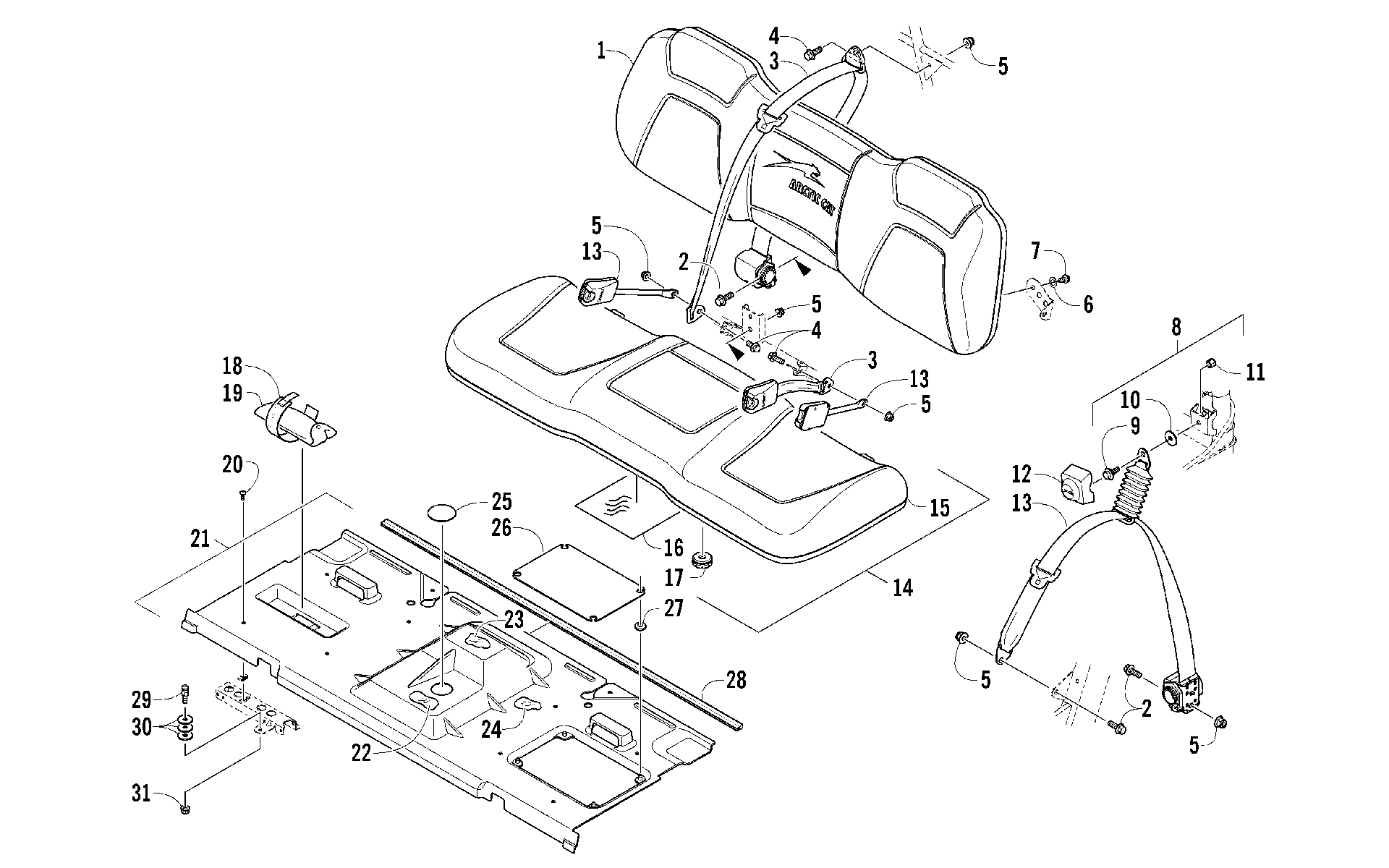

Схема сиденья ASSEMBLY [100417] для PROWLER 500 HDX GREEN (U2015P5K4CUSG)
Схема
Детали
![Сиденье ASSEMBLY [100417]](/upload/schemas/63447edc6474c2.99190177.gif)
Номер
Наименование детали
Цена
1
Backrest Assembly art. 2516-897
По запросу
2
SCREW,CAP-HFH M12X1.75X25 CL10.9 RIE BLK art. 1423-199
По запросу
3
Belt, Seat - 3PT. art. 5506-195
По запросу
4
Screw, Cap art. 1423-182
По запросу
5
Nut, Lock art. 1423-184
По запросу
6
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
7
Болт Arctic Cat art. 8408-820
от 110 ₽
8
Screw, Shoulder - Assembly (inc. 9-11) art. 0423-915
По запросу
9
Screw, Shoulder Not Serviced Individually art. -N/A-
По запросу
10
Washer Not Serviced Individually art. -N/A-
По запросу
11
Nut, Lock Not Serviced Individually art. -N/A-
По запросу
12
Cover, Seat Belt art. 2416-638
По запросу
13
BELT,SEAT-3PT 11.5" NAR CABLE-ASSY art. 5506-159
По запросу
14
Seat, Bench - Bottom - w/Foil (inc.15-17)(replaces 5506-616) art. 8506-824
По запросу
15
Seat, Bench Not Serviced Individually art. -N/A-
По запросу
16
Foil, Protective art. 0412-776
По запросу
17
Grommet art. 1423-066
По запросу
18
RETAINER, DRIVE BELT-VELCRO art. 0707-582
По запросу
19
Kit, Tool art. 2516-863
По запросу
20
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
21
Base, Seat (inc. 22-24) art. 5506-663
По запросу
22
Foil, Protective(replaces 0412-779) art. 1412-116
По запросу
23
Foil, Protective(replaces 0412-780) art. 1412-117
По запросу
24
Foil, Protective(replaces 0412-781) art. 1412-118
По запросу
25
Заглушка основания сиденья Arctic Cat art. 0623-600
от 473 ₽
26
Cover, Access art. 2416-491
По запросу
27
Втулка резиновая Arctic Cat art. 1623-156
По запросу
28
Seal, Cargo Box art. 2406-915
По запросу
29
Stud, Latch - Seat art. 0423-559
По запросу
30
Шайба Arctic Cat art. 0423-073
от 221 ₽
31
Nut, Lock art. 8424-002
По запросу
