модель 2015 года
- Модель Prowler 500
- Код модели PROWLER 500 HDX RED (U2015P5K4CUSR)

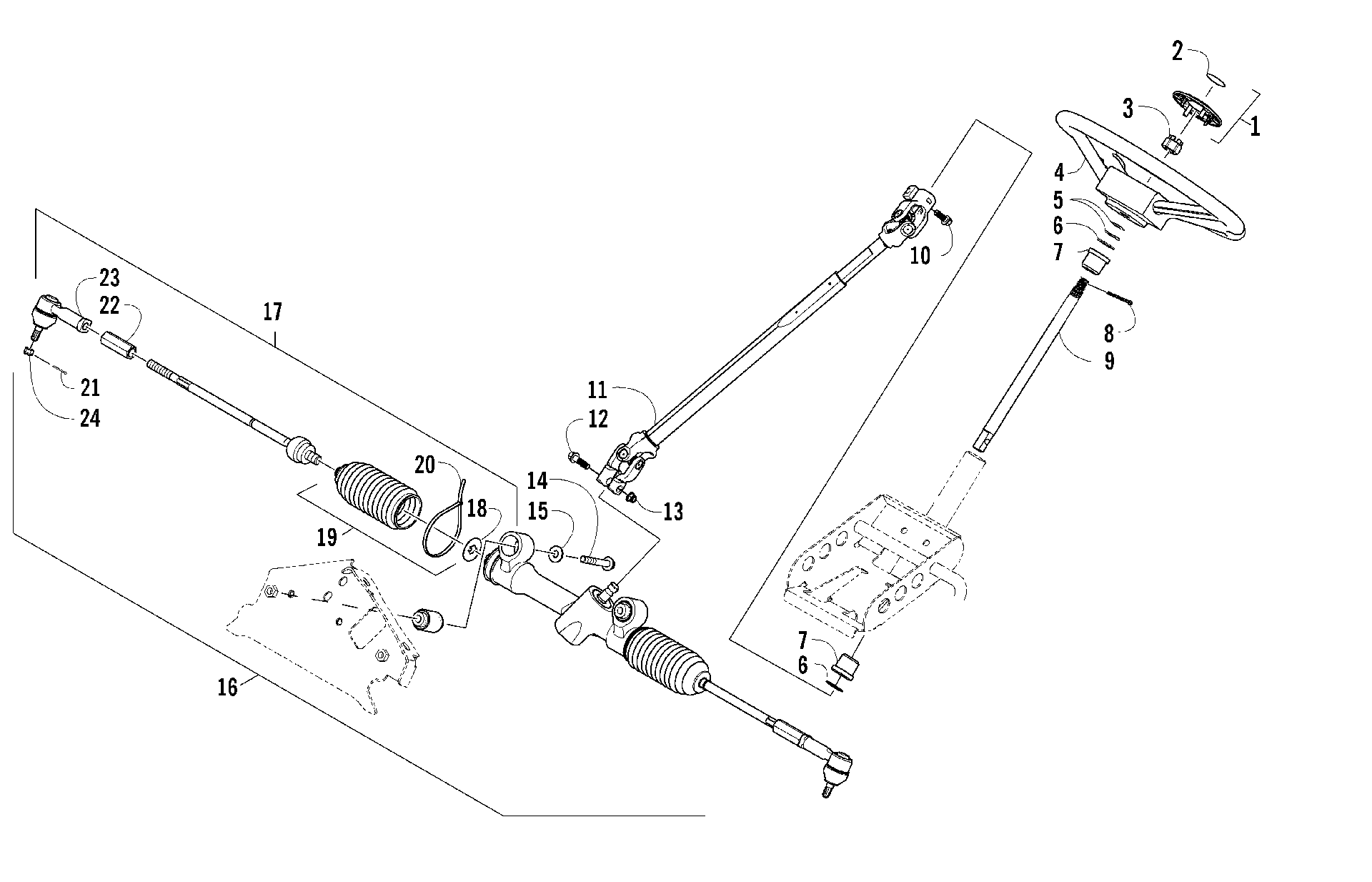

Схема рулевого управления ASSEMBLY [97442] для PROWLER 500 HDX RED (U2015P5K4CUSR)
Схема
Детали
![Рулевое управление ASSEMBLY [97442]](/upload/schemas/63447e7b5c9675.56795123.gif)
Номер
Наименование детали
Цена
1
Cap, Steering Wheel (inc. 2) art. 0505-690
По запросу
2
DECAL,STEERING WHEEL art. 1411-798
По запросу
3
Nut art. 0423-884
По запросу
4
Wheel, Steering art. 0405-398
По запросу
5
Washer art. 0828-071
По запросу
6
WASHER(28X19X1) art. 0423-558
По запросу
7
Bushing art. 0405-155
По запросу
8
Clip, Retaining art. 1423-045
По запросу
9
SHAFT,STEERING WHEEL art. 0405-321
По запросу
10
BOLT,PINCH (M10 X 1.25 W/ PATCH)-SILV art. 1423-047
По запросу
11
Shaft, Lower Steering - Assembly art. 0405-438
По запросу
12
SCREW,CAP-HFH M8X1.25X30 CL10.9 BLK art. 1423-053
По запросу
13
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
14
Болт рычага М10х1,25х70 Arctic Cat art. 8408-070
от 683 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
15
Washer art. 0623-728
По запросу
16
Рулевая рейка Arctic Cat art. 0505-689
По запросу
17
Kit, Tie Rod - Inner - w/Rod End (inc. 18-23) art. 0505-772
По запросу
18
Шайба Arctic Cat art. 0405-428
По запросу
19
Kit, Tie Rod Boot (inc. 20-21) art. 0505-745
от 1 520 ₽
20
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
21
Pin, Cotter art. 0623-175
По запросу
22
Nut, Jam (inc. 21) art. 0505-640
По запросу
23
Рулевой наконечник art. 0505-743
от 4 389 ₽
24
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
