модель 2015 года
- Модель Prowler 700
- Код модели PROWLER 700 HDX KE CAMO (U2015P5T1PKEH)

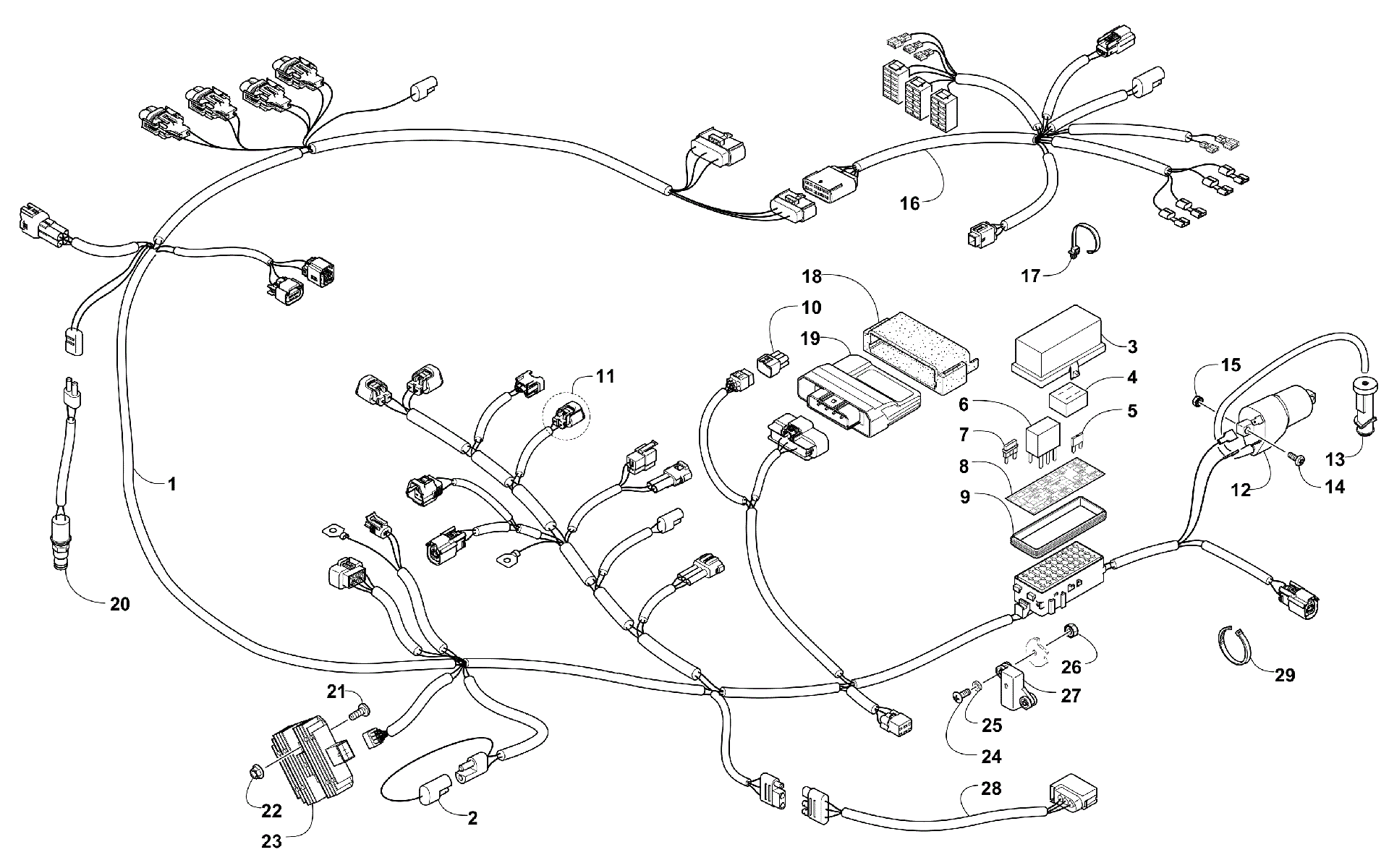

Схема жгута проводов ASSEMBLY [300947] для PROWLER 700 HDX KE CAMO (U2015P5T1PKEH)
Схема
Детали
![Жгут проводов ASSEMBLY [300947]](/upload/schemas/63454a281f09e7.65952544.gif)
Номер
Наименование детали
Цена
1
Harness, Main (inc. 2-10) art. 0486-426
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Fuse - 30 Amp art. 0430-030
По запросу
5
Fuse - 15 Amp art. 0430-031
По запросу
5
Fuse - 10 Amp art. 0430-032
По запросу
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Диод Arctic Cat art. 0430-034
от 978 ₽
8
DECAL,PDM (2010 FIS EPS) art. 2411-213
По запросу
9
Seal art. 0430-086
По запросу
10
COVER,DIAGNOSTIC CONNECTOR art. 0430-097
По запросу
11
KIT,REPAIR-3P MAP CONNECTOR art. 1436-483
По запросу
12
Катушка зажигания Arctic Cat art. 0824-043
от 11 700 ₽
Аналог
3 000 ₽
Требуется 1 шт.
Подписаться
13
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
14
Болт Arctic Cat art. 8476-620
По запросу
15
Nut art. 0623-038
от 110 ₽
16
Harness, Console art. 0486-398
По запросу
17
Tie, Cable - Push Mount art. 0423-075
По запросу
18
CUSHION,CASE-ECU art. 0430-076
По запросу
19
ECM art. 0530-076
По запросу
20
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
21
Screw, Machine art. 8476-625
от 160 ₽
22
Гайка Arctic Cat art. 8424-602
от 110 ₽
23
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
24
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
25
Washer art. 0123-802
от 110 ₽
26
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
27
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
28
Harness, Adapter - Taillight art. 0486-403
По запросу
29
Tie, Cable art. 0623-144
По запросу
29
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
29
Зажим Arctic Cat art. 0123-788
По запросу
