модель 2015 года
- Модель Prowler 700
- Код модели PROWLER 700 XT CAMO (U2015R3T1PUSH)

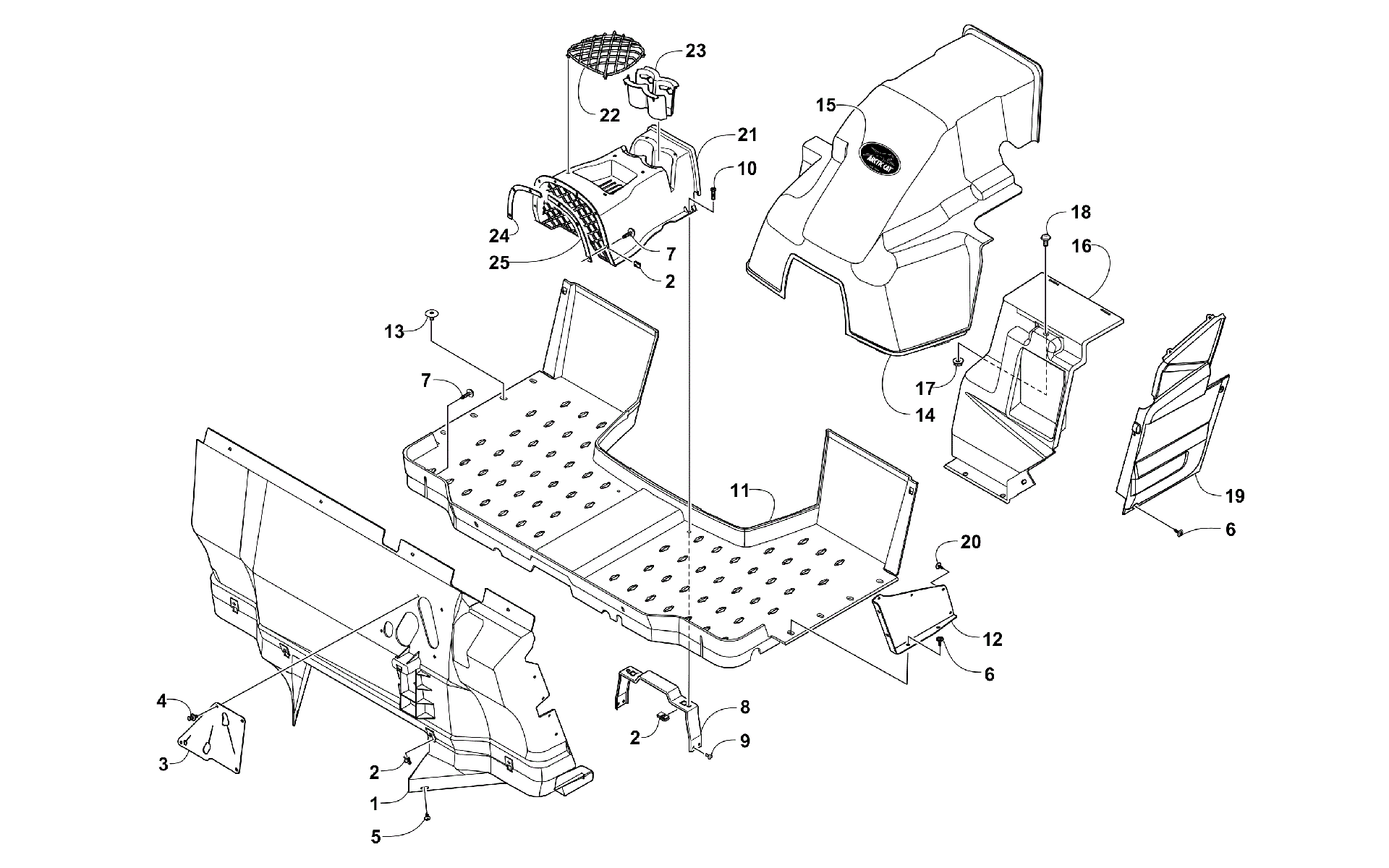

Схема консоли AND FLOOR PANEL ASSEMBLY [300734] для PROWLER 700 XT CAMO (U2015R3T1PUSH)
Схема
Детали
![Консоль AND FLOOR PANEL ASSEMBLY [300734]](/upload/schemas/6345178824cc23.92854759.gif)
Номер
Наименование детали
Цена
1
Panel, Fender - Inner - Routed art. 4406-994
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Boot, Steering art. 0405-539
По запросу
4
Клипса Arctic Cat art. 0623-362
от 90 ₽
5
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
6
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
7
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
8
Bracket, Support art. 2516-313
По запросу
9
Винт Arctic Cat art. 8476-616
По запросу
10
Screw, Machine art. 8468-670
По запросу
11
Floor(replaces 2416-085) art. 5406-460
По запросу
12
Bracket, Kick Panel - Right art. 7506-100
По запросу
12
Bracket, Kick Panel - Left art. 7506-101
По запросу
13
Винт Arctic Cat art. 0423-545
от 326 ₽
14
Console, Center art. 4406-712
По запросу
15
Decal, "Arctic Cat" art. 9611-751
По запросу
16
Panel, Splash - Left art. 2416-271
По запросу
16
Panel, Splash - Right art. 2416-270
По запросу
17
Гайка Arctic Cat art. 8424-602
от 110 ₽
18
Screw, Shoulder art. 1423-133
от 13 471 ₽
19
Panel, Side - Left art. 4406-613
По запросу
19
Panel, Side - Right art. 4406-612
По запросу
20
Винт Arctic Cat art. 2623-164
от 368 ₽
21
Console - Front art. 2416-081
По запросу
22
Net, Storage art. 2416-111
По запросу
23
GROMMET,CUPHOLDER art. 2416-109
По запросу
24
Foam, Console art. 0417-019
По запросу
25
Foam, Console art. 0417-018
По запросу
