модель 2015 года
- Модель Wildcat 4 1000
- Код модели WILDCAT 4X BLUE (U2015WFW1PUSD)

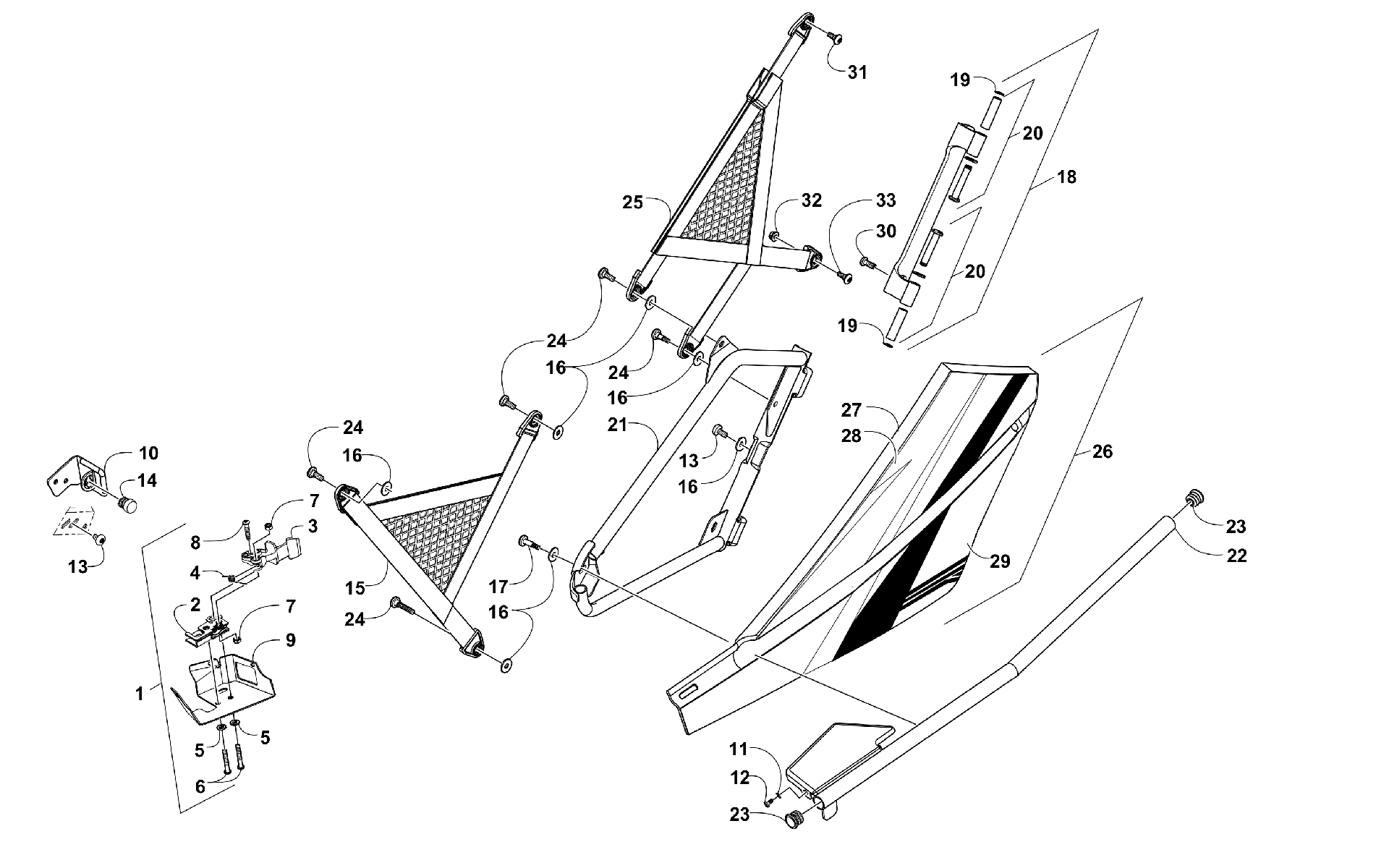

Схема задний DOOR узел [300795] для WILDCAT 4X BLUE (U2015WFW1PUSD)
Схема
Детали
![задний DOOR узел [300795]](/upload/schemas/6345317008eb43.46151093.gif)
Номер
Наименование детали
Цена
1
KIT,LATCH-DOOR-RR-LH-ASSY (WC 4X) (inc. 2-9) art. 2436-269
По запросу
1
KIT,LATCH-DOOR-RR-RH-ASSY (WC 4X) (inc. 2-9) art. 2436-268
По запросу
2
LATCH,ROTARY (50202) Left art. 4406-909
По запросу
2
LATCH,ROTARY (50203) Right art. 4406-908
По запросу
3
HANDLE,DOOR art. 4406-999
По запросу
4
SPRING,LATCH HANDLE art. 1423-235
По запросу
5
Washer, Lock(replaces 8051-213) art. 8051-212
По запросу
6
SCREW,BUTTON HEAD TORX BLK M6X1.0X40 art. 1423-232
По запросу
7
HEX NYLON NUT CL8 BLK ZINC M6(DIN 985) art. 1423-153
По запросу
8
SCREW,BUTTON HEAD TORX BLK M6X1.0X30 art. 1423-231
По запросу
9
BRKT,DOOR LATCH-REAR-RH art. 4406-798
По запросу
9
BRKT,DOOR LATCH-REAR-LH art. 4406-799
По запросу
10
STRIKER,DOOR-REAR-LH art. 4406-795
По запросу
10
STRIKER,DOOR-REAR-RH art. 4406-794
По запросу
11
WASHER,LOCK-BLK M5 art. 1423-283
По запросу
12
SCREW,BUTTON HEAD TORX BLK M5X0.8X10 art. 1423-282
По запросу
13
Screw, Machine art. 1423-113
По запросу
14
BUMPER,DOOR STOPPER art. 4406-419
По запросу
15
Net, Restraint - Lower art. 4406-261
По запросу
16
Washer art. 8050-223
По запросу
17
BOLT,SHOULDER-M5X0.8X23MM art. 1423-192
По запросу
18
HINGE-DOOR-RH-ASSY (inc. 19-20) art. 1436-476
По запросу
18
Петля двери Arctic Cat Wildcat art. 1436-454
от 8 558 ₽
19
Circlip art. 1423-118
По запросу
20
KIT,DOOR HINGE PIN art. 0518-096
По запросу
21
Frame, Door - Right art. 5506-200
По запросу
21
Frame, Door - Left art. 5506-201
По запросу
22
TUBE,DOOR FRAME-REAR-RH-BLK art. 5506-932
По запросу
22
TUBE,DOOR FRAME-REAR-LH-BLK art. 5506-933
По запросу
23
CAP,PLASTIC art. 4406-013
По запросу
24
BOLT,SHOULDER-M6 X 1.0 X 12mm LG art. 1423-196
По запросу
25
Net, Restraint - Upper art. 4406-260
По запросу
26
DOOR,PANEL W/ DECALS-VB-REAR-LH(WC4 X) (inc. 27-29) art. 0518-207
По запросу
26
DOOR,PANEL W/ DECALS-VB-REAR-RH(WC4 X) (inc. 27-29) art. 0518-206
По запросу
27
Door w/o Decals - Left - Black art. 4406-791
По запросу
27
PANEL,DOOR SKIN-REAR-RH-BLK art. 4406-790
По запросу
28
Decal, Door - Upper - Right art. 4411-544
По запросу
28
Decal, Door - Upper - Left art. 4411-545
По запросу
29
Decal, Door - Lower - Right art. 4411-542
По запросу
29
Decal, Door - Lower - Left art. 4411-543
По запросу
30
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
31
Болт Arctic Cat art. 0423-355
По запросу
32
Гайка Arctic Cat art. 8427-602
от 116 ₽
33
Винт Arctic Cat art. 0826-029
от 110 ₽
