модель 2015 года
- Модель Wildcat Sport
- Код модели WILDCAT SPORT LIMITED BLACK (U2015W8T2PUSJ)

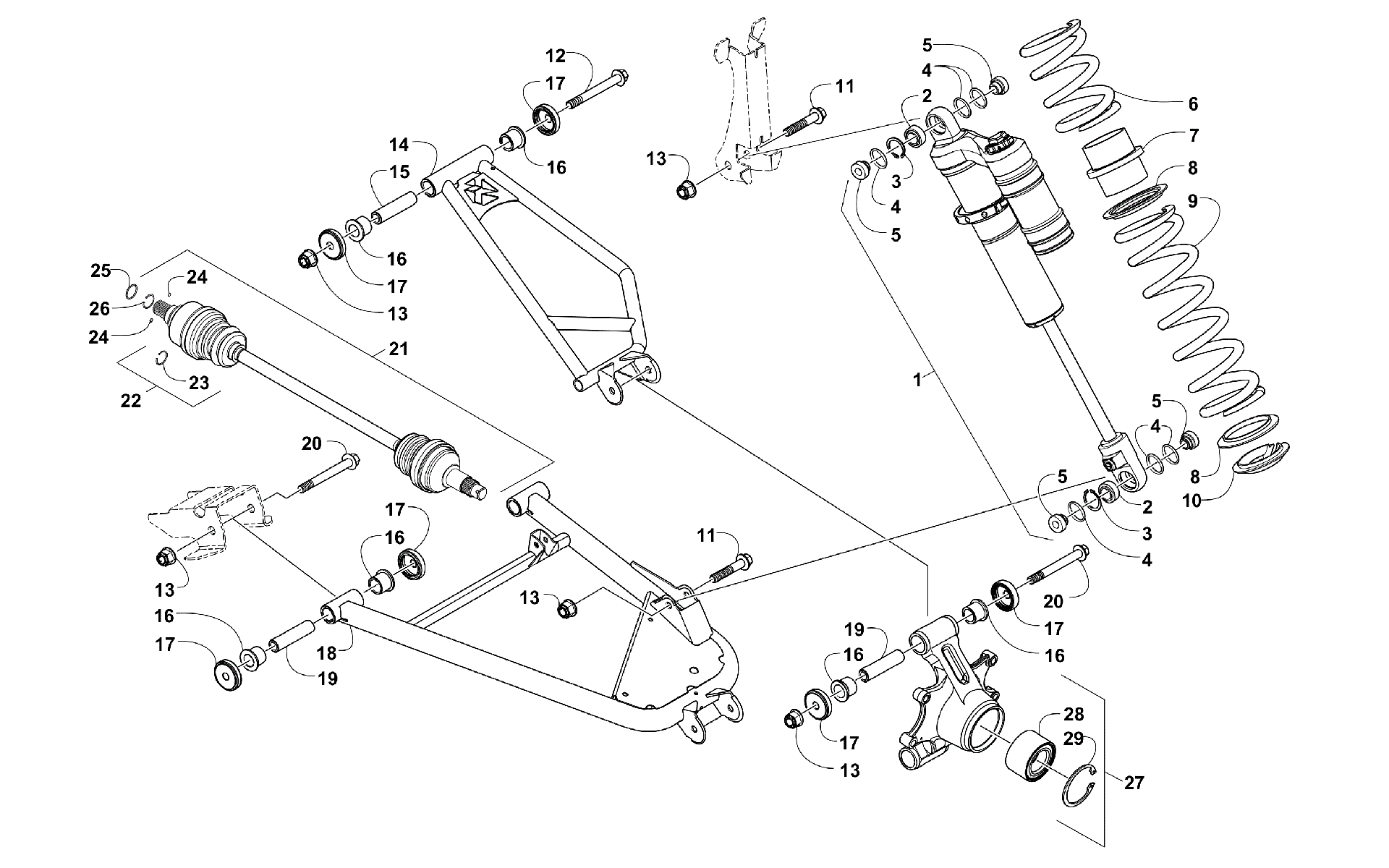

Схема задней подвески ASSEMBLY [300424] для WILDCAT SPORT LIMITED BLACK (U2015W8T2PUSJ)
Схема
Детали
![Задняя подвеска ASSEMBLY [300424]](/upload/schemas/63452e641146e3.27357541.gif)
Номер
Наименование детали
Цена
1
SHOCK,REAR (ELKA) RB: 0404-605 Dealer Serviced Only(replaces 0404-481) art. 0404-605
По запросу
2
BEARING,SPHERICAL-26MM BORE (ELKA) art. 0404-532
По запросу
3
CLIP,SPIRAL RETAINING-26MM BORE (ELKA) art. 0404-531
По запросу
4
O-RING,SHOCK SPACER (ELKA) KIT art. 0404-530
По запросу
5
SPACER,SHOCK MOUNT (ELKA) art. 0404-529
По запросу
6
SPRING, REAR TENDER-BLK art. 0404-482
По запросу
7
COUPLER, SPRING 30MM X 30MM RB: 1504-385(replaces 0504-989) art. 1504-385
По запросу
8
SPACER,SPRING 2.5" ID art. 0404-417
По запросу
9
SPRING, 350IN/LB-2.5IN X 12IN (BLK) art. 0404-483
По запросу
10
RETAINER,SPRING 2.0" BODY art. 0403-415
По запросу
11
Screw, Cap art. 8409-055
По запросу
12
SCREW,CAP-HFH M10-1.25X155 art. 1423-266
По запросу
13
Nut, Hex art. 1423-334
По запросу
14
A-ARM,REAR-UPR-ASSY-BLK (inc. 15-17) art. 0504-980
По запросу
15
Sleeve art. 0404-503
По запросу
16
BEARING, FLANGE-18 ID X 26 OD X 21 art. 2402-077
По запросу
17
SEAL,SUSPENSION art. 1423-287
По запросу
18
A-ARM,REAR-LWR-LH-ASSY-BLK (inc. 16-17 and 19) art. 0504-977
По запросу
18
A-ARM,REAR-LWR-RH-ASSY-BLK (inc. 16-17 and 19) art. 0504-976
По запросу
19
SLEEVE,REAR SUSPENSION-LOWER art. 0404-501
По запросу
20
SCREW,CAP-HFH M10X1.25X90 CL10.9 SILV art. 8413-090
По запросу
21
KIT,HALFSHAFT (inc. 22-26) art. 2502-355
По запросу
22
Repair Kit, Boot (inc. 23) art. 2436-111
от 1 596 ₽
23
Circlip art. 1441-988
По запросу
24
Pin, Transfer art. 1402-884
По запросу
25
Уплотнительное кольцо Arctic Cat art. 1402-963
от 630 ₽
26
Стопорное кольцо 25 мм Arctic Cat art. 1402-890
По запросу
27
KNUCKLE, REAR-ASSY-SPORT (inc. 16-17, 19 and 27-28) art. 1504-066
По запросу
28
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
29
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
