модель 2015 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL LIME GREEN (U2015W5T4CUSZ)

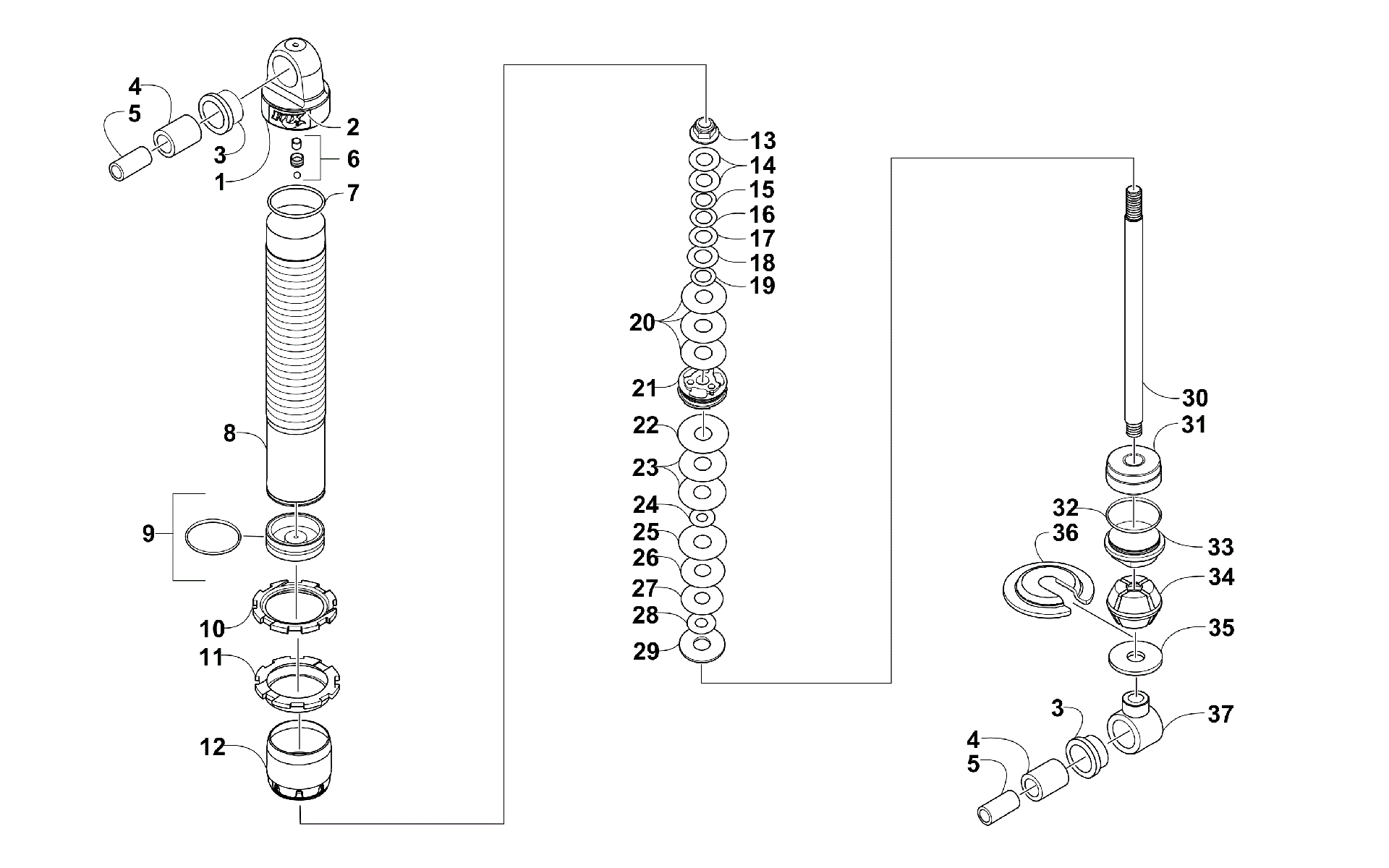

Схема задней подвески SHOCK ABSORBER ASSEMBLY [300013] для WILDCAT TRAIL LIME GREEN (U2015W5T4CUSZ)
Схема
Детали
![Задняя подвеска SHOCK ABSORBER ASSEMBLY [300013]](/upload/schemas/6345344e90a6b0.40344006.gif)
Номер
Наименование детали
Цена
0
SHOCK, REAR ARM-18.89" art. 0404-306
По запросу
1
Cap, Body art. 3603-013
По запросу
2
DECAL,IFP BODY CAP art. 3603-460
По запросу
3
BUSHING,EYELET-1.2 FLG OD art. 3603-461
По запросу
4
SLEEVE,EYELET-.568 ID X .813 OD X 1.22 T art. 0403-491
По запросу
5
SLEEVE,EYELET-.4 ID X .056 OD X 1.25 TLG art. 0403-492
По запросу
6
Valve, Air - Assembly art. 3603-021
По запросу
7
O-Ring-End Cap art. 0603-438
По запросу
8
Body, Shock art. 3603-462
По запросу
9
Piston, Floating - w/O-Ring art. 3603-023
По запросу
10
Preload Ring art. 3603-026
По запросу
11
Preload Ring, Back-Up art. 3603-027
По запросу
12
Guide, Spring art. 4604-016
По запросу
13
Nut, Lock art. 3603-018
По запросу
14
Washer, Top Out art. 2604-966
По запросу
15
Valve, 0.800 x 0.015 in. art. 0603-885
По запросу
16
Valve, 0.900 x 0.015 in. art. 0603-886
По запросу
17
Valve, 1.000 x 0.015 in. art. 0603-887
По запросу
18
Valve, 1.100 x 0.015 in. art. 0603-888
По запросу
19
Valve, 0.800 x 0.004 in. art. 0603-895
По запросу
20
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
21
Piston, 3-Port art. 3603-397
По запросу
22
Valve, 1.250 x 0.006 in. art. 0603-345
По запросу
23
Valve, 1.300 x 0.006 in. art. 0603-348
По запросу
24
Valve, 0.700 x 0.004 in. art. 0603-731
По запросу
25
Valve, 1.300 x 0.012 in. art. 0603-891
По запросу
26
Valve, 1.250 x 0.012 in. art. 0603-883
По запросу
27
Valve, 1.100 x 0.012 in. art. 0603-882
По запросу
28
Valve, 0.900 x 0.012 in. art. 0603-880
По запросу
29
WASHER,TOP OUT-1.23 X .082 art. 0403-494
По запросу
30
Rod, Shock art. 3603-375
По запросу
31
Bearing - Assembly art. 3603-458
По запросу
32
Retainer, Ring art. 0604-521
По запросу
33
BEARING,CAP ASSY-1.459 BORE X .5 SHAFT art. 0403-489
По запросу
34
Bumper, Shaft art. 3603-024
По запросу
35
Шайба Arctic Cat art. 3603-028
По запросу
36
RETAINER,SPRING-2.55 OD X .34 TLG art. 0403-490
По запросу
37
Eyelet art. 3603-016
По запросу
