модель 2015 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL LIMITED RED (U2015WXT2PUSE)

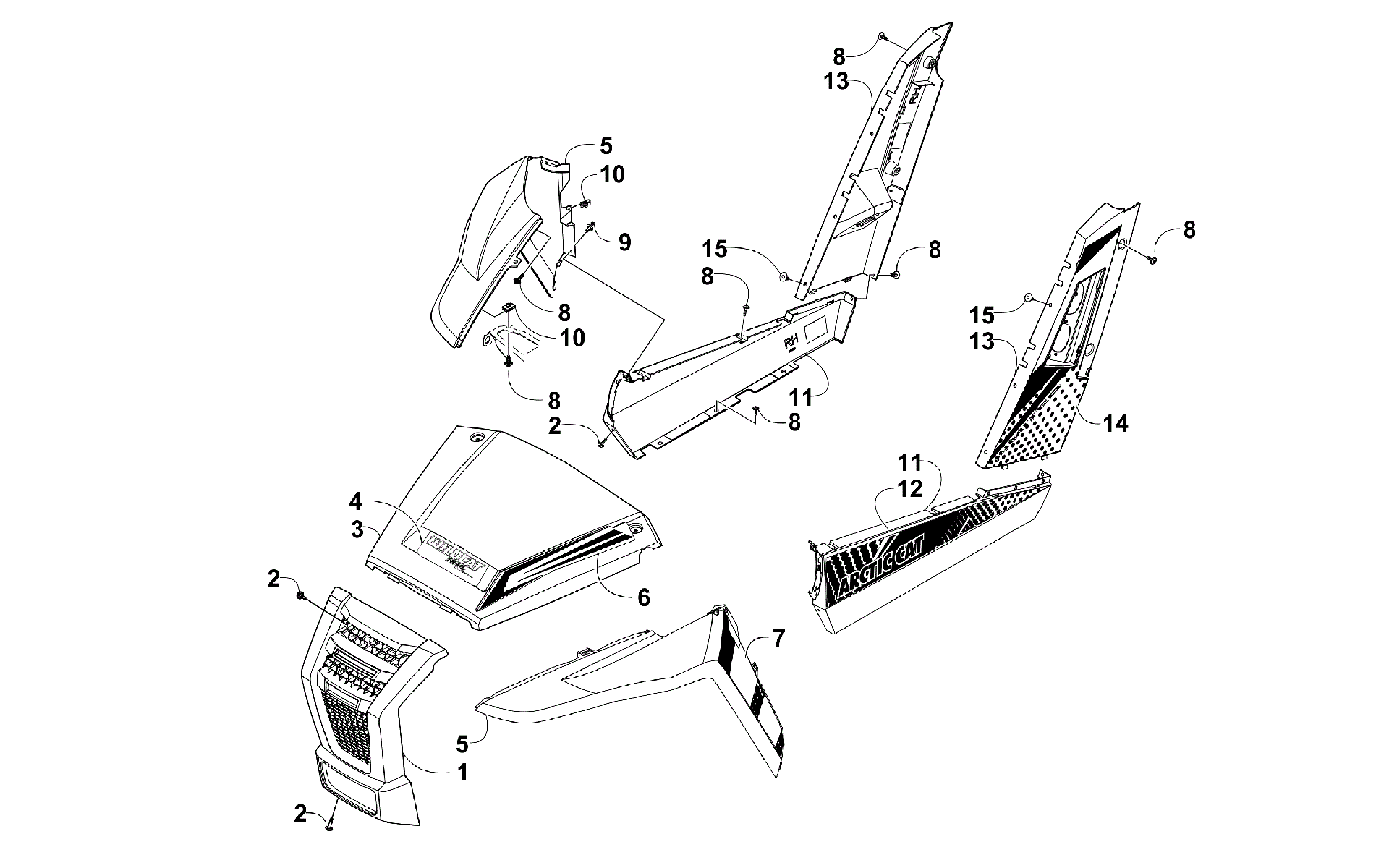

Схема передней части AND SIDE PANEL ASSEMBLIES [300403] для WILDCAT TRAIL LIMITED RED (U2015WXT2PUSE)
Схема
Детали
![Передняя часть AND SIDE PANEL ASSEMBLIES [300403]](/upload/schemas/634523ce2c18b5.81633904.gif)
Номер
Наименование детали
Цена
1
FASCIA,FRONT art. 4406-263
По запросу
2
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
3
HOOD-SILVER DOLLAR WHITE art. 5506-519
По запросу
4
DECAL,CREST (VR) art. 4411-171
По запросу
5
Fender, Front - Left - Red art. 5506-511
По запросу
5
Fender, Front - Right - Red art. 5506-510
По запросу
6
DECAL,HOOD-LH (VR ON WHT) art. 4411-203
По запросу
6
DECAL,HOOD-RH (VR ON WHT) art. 4411-202
По запросу
7
DECAL,FRONT FENDER-LH (VR) art. 4411-191
По запросу
7
Decal, Fender, Front - Right - Red art. 4411-190
По запросу
8
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
9
Клипса Arctic Cat art. 0623-362
от 90 ₽
10
Клипса Arctic Cat art. 0423-577
от 168 ₽
11
Panel, Side - Lower Left - Black art. 4406-281
По запросу
11
Panel, Side - Lower Right - Black art. 4406-280
По запросу
12
DECAL,MID SIDE LOWER-LH (VR) art. 4411-193
По запросу
12
Decal, Lower Side Panel - Right art. 4411-192
По запросу
13
Panel, Rear Side - Left - Red art. 5506-583
По запросу
13
Panel, Rear Side - Right - Red art. 5506-582
По запросу
14
Decal, Panel - "LIMITED" - Rear Left art. 4411-205
По запросу
14
Decal, Panel, Rear "LIMITED" - Right art. 4411-204
По запросу
15
Plug art. 0623-544
По запросу
