модель 2015 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL RED (U2015W5T4CUSR)

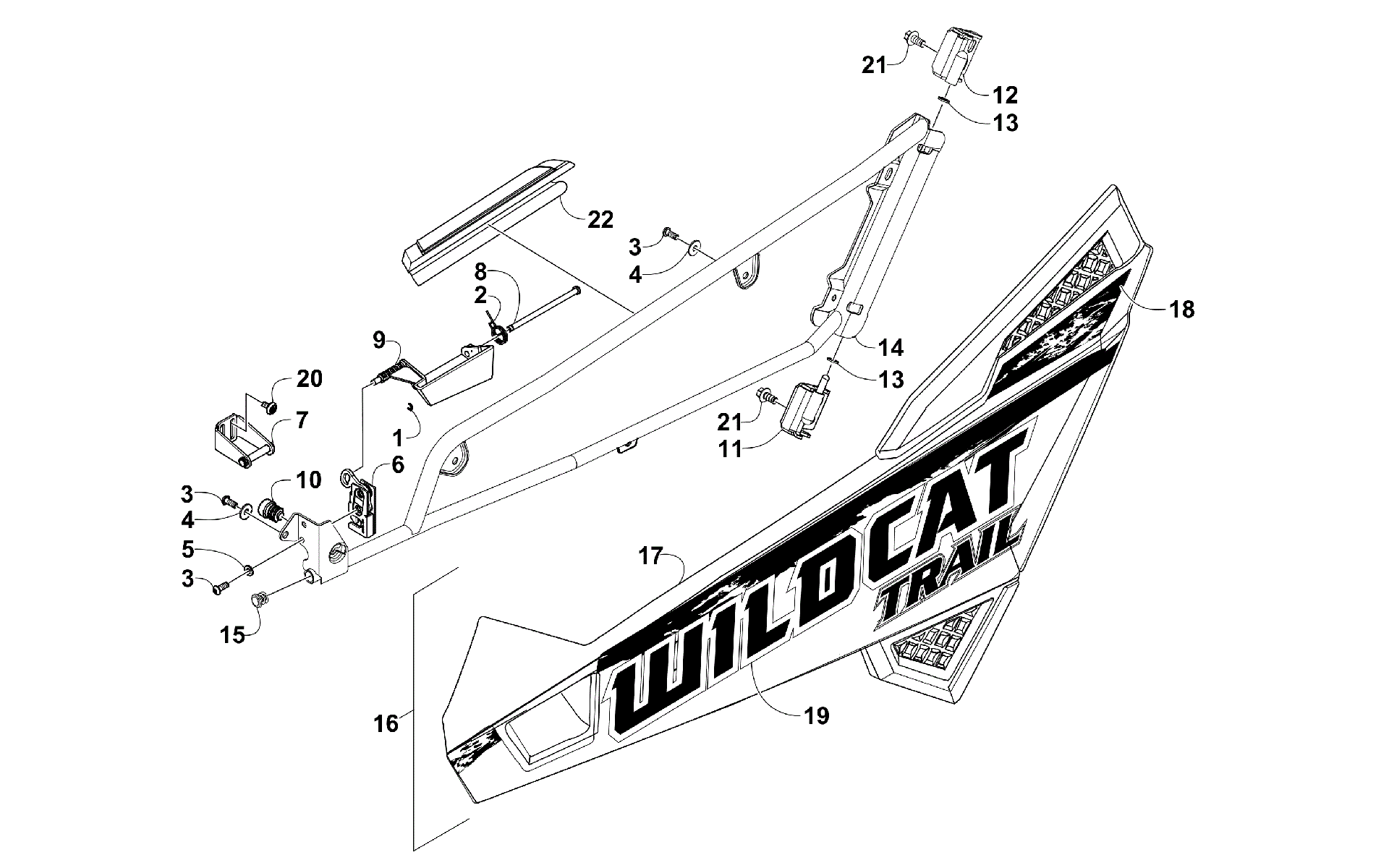

Схема dOOR узел [300050] для WILDCAT TRAIL RED (U2015W5T4CUSR)
Схема
Детали
![DOOR узел [300050]](/upload/schemas/6345201eb98f70.43391592.gif)
Номер
Наименование детали
Цена
1
CIRCLIP,BLK-MAGNI 575 COATING (6MM) art. 1423-222
По запросу
2
SPRING,LATCH HANDLE-RH art. 4406-420
По запросу
2
SPRING,LATCH HANDLE-LH art. 4406-421
По запросу
3
Винт Arctic Cat art. 8468-616
от 116 ₽
4
Washer art. 8050-223
По запросу
5
Washer, Lock(replaces 8051-213) art. 8051-212
По запросу
6
LATCH,ROTARY (50202) Right art. 4406-909
По запросу
6
LATCH,ROTARY (50203) Left art. 4406-908
По запросу
7
PIN,ROTARY LATCH art. 4406-430
По запросу
8
PIN,LATCH HANDLE art. 4406-418
По запросу
9
HANDLE,DOOR-LH art. 4406-423
По запросу
9
HANDLE,DOOR-RH art. 4406-422
По запросу
10
BUMPER,DOOR STOPPER art. 4406-419
По запросу
11
HINGE,LOWER-LH art. 4406-425
По запросу
11
HINGE,LOWER-RH art. 4406-424
По запросу
12
HINGE,UPPER-LH art. 4406-427
По запросу
12
HINGE,UPPER-RH art. 4406-426
По запросу
13
BUSHING,DOOR HINGE art. 1423-224
По запросу
14
FRAME,DOOR-RH-BLK art. 5506-250
По запросу
14
FRAME,DOOR-LH-BLK art. 5506-251
По запросу
15
CAP,PLASTIC-3/8" TUBE art. 1423-225
По запросу
16
DOOR,PANEL W/DECALS-R-RH (WC TRAIL) (inc. 17-19) art. 0518-170
По запросу
16
DOOR,PANEL W/DECALS-R-LH (WC TRAIL) (inc. 17-19) art. 0518-171
По запросу
17
PANEL,DOOR-RH-BLK art. 4406-324
По запросу
17
PANEL,DOOR-LH-BLK art. 4406-325
По запросу
18
DECAL,DOOR UPR-RH (RED) art. 4411-058
По запросу
18
DECAL,DOOR UPR-LH (RED) art. 4411-059
По запросу
19
DECAL,DOOR LWR-RH (RED) art. 4411-060
По запросу
19
DECAL,DOOR LWR-LH (RED) art. 4411-061
По запросу
20
Винт Arctic Cat art. 0826-029
от 110 ₽
21
Screw, Cap art. 8408-818
По запросу
22
PAD,DOOR art. 4406-594
По запросу
