модель 2016 года
- Модель Wildcat 4 1000
- Код модели WILDCAT 4X WHITE (U2016WFW1PUSW)

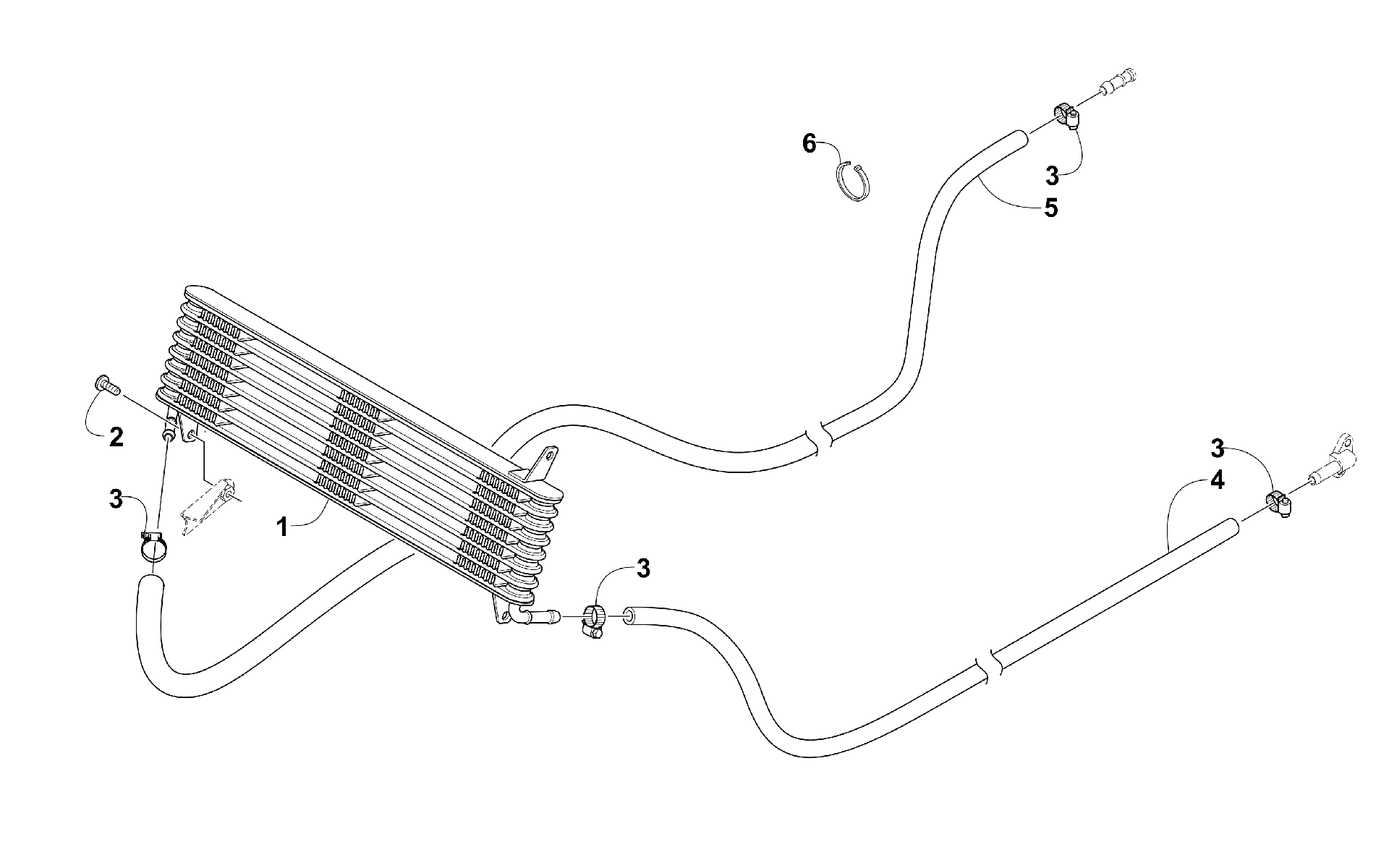

Схема масляного радиатора ASSEMBLY [301204] для WILDCAT 4X WHITE (U2016WFW1PUSW)
Схема
Детали
![Масляный радиатор ASSEMBLY [301204]](/upload/schemas/634537c9797c00.36149331.gif)
Номер
Наименование детали
Цена
1
COOLER,OIL (WC) art. 0413-308
По запросу
2
Винт Arctic Cat art. 8476-616
По запросу
3
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
4
HOSE,OIL-9.52 ID X 2439 L art. 0410-325
По запросу
5
HOSE,OIL-9.52 ID X 2898 L art. 0410-326
По запросу
6
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
