модель 2016 года
- Модель Wildcat Sport
- Код модели WILDCAT SPORT LIMITED EPS BLACK (U2016W8T2PUSQ)

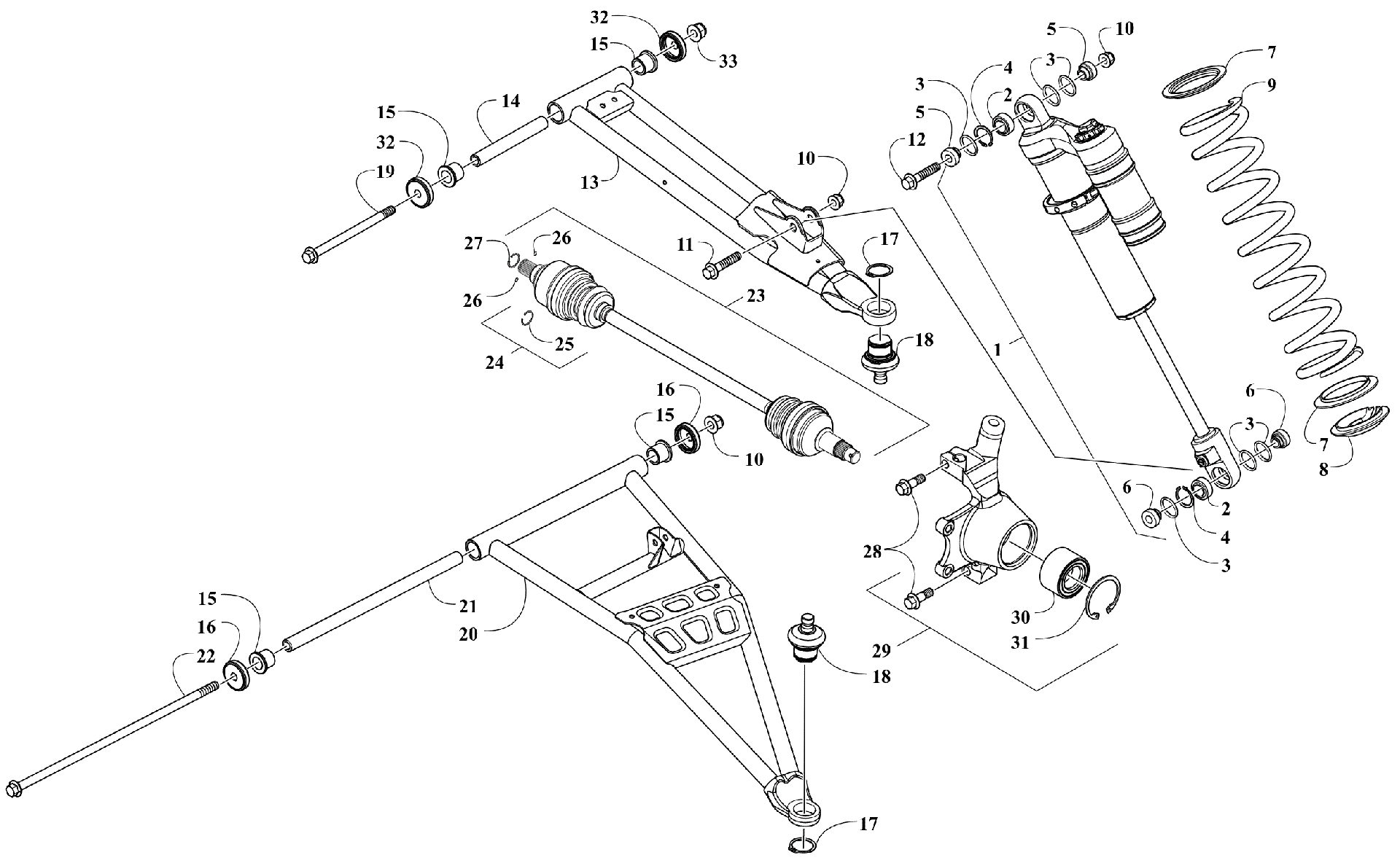

Схема узла передней подвески [301093] для WILDCAT SPORT LIMITED EPS BLACK (U2016W8T2PUSQ)
Схема
Детали
![Узел передней подвески [301093]](/upload/schemas/63452fa2c47285.50554064.gif)
Номер
Наименование детали
Цена
1
SHOCK,FRONT (ELKA) Dealer Serviced Only(replaces 0403-473) art. 1503-282
По запросу
2
BEARING,SPHERICAL-26MM BORE (ELKA) art. 0404-532
По запросу
3
O-RING,SHOCK SPACER (ELKA) KIT art. 0404-530
По запросу
4
CLIP,SPIRAL RETAINING-26MM BORE (ELKA) art. 0404-531
По запросу
5
SPACER,SHOCK MOUNT (ELKA) art. 0404-529
По запросу
6
SPACER,FRONT SHOCK (ELKA) art. 0403-445
По запросу
7
SPACER,SPRING 2.5" ID art. 0404-417
По запросу
8
RETAINER,SPRING 2.0" BODY art. 0403-415
По запросу
9
Spring, Suspension art. 0403-475
По запросу
10
Nut, Hex art. 1423-334
По запросу
11
Screw, Cap art. 8409-045
По запросу
12
Screw, Cap art. 8409-055
По запросу
13
A-ARM,FR-UPR-LH-TAG ASSY (inc.14-18) art. 1503-033
По запросу
13
A-ARM,FR-UPR-RH-TAG ASSY (inc.14-18) art. 1503-032
По запросу
14
SLEEVE (18 OD X 12.3 ID X 121.18 L) art. 0403-541
По запросу
15
BEARING, FLANGE-18 ID X 26 OD X 21 art. 2402-077
По запросу
16
SEAL,SUSPENSION art. 1423-287
По запросу
17
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
18
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
19
SCREW,CAP-HFH M12X1.25X158 CL10.9 SILV art. 1423-389
По запросу
20
A-ARM,FR-LWR-RH-TAG ASSY (inc. 14-18 and 21) art. 1503-044
По запросу
20
A-ARM,FR-LWR-LH-TAG ASSY (inc. 14-18 and 21) art. 1503-045
По запросу
21
SLEEVE,FRONT SUSPENSION-LOWER art. 0404-502
По запросу
22
SCREW,CAP-HFH M10X1.25X330 CL 10.9 art. 1423-249
По запросу
23
KIT,HALFSHAFT (inc. 24-27) art. 2502-354
По запросу
24
Пыльник шруса art. 2436-112
от 7 340 ₽
25
Circlip art. 1441-988
По запросу
26
Палец Arctic Cat art. 1402-885
от 263 ₽
27
Стопорное кольцо 22мм Arctic Cat art. 1402-889
от 263 ₽
28
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
29
KNUCKLE, FR-RH-ASSY (inc. 30-31) art. 0503-912
По запросу
29
KNUCKLE, FR-LH-ASSY (inc. 30-31) art. 0503-913
По запросу
30
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
31
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
32
Крышка-сальник рычага подвески Arctic Cat art. 1423-159
По запросу
33
NUT,HF-TOP LOCK-M12X1.25 CL10 W/2353 art. 1423-390
По запросу
