модель 2016 года
- Модель Wildcat Sport
- Код модели WILDCAT SPORT RED (U2016W6T4CUSR)

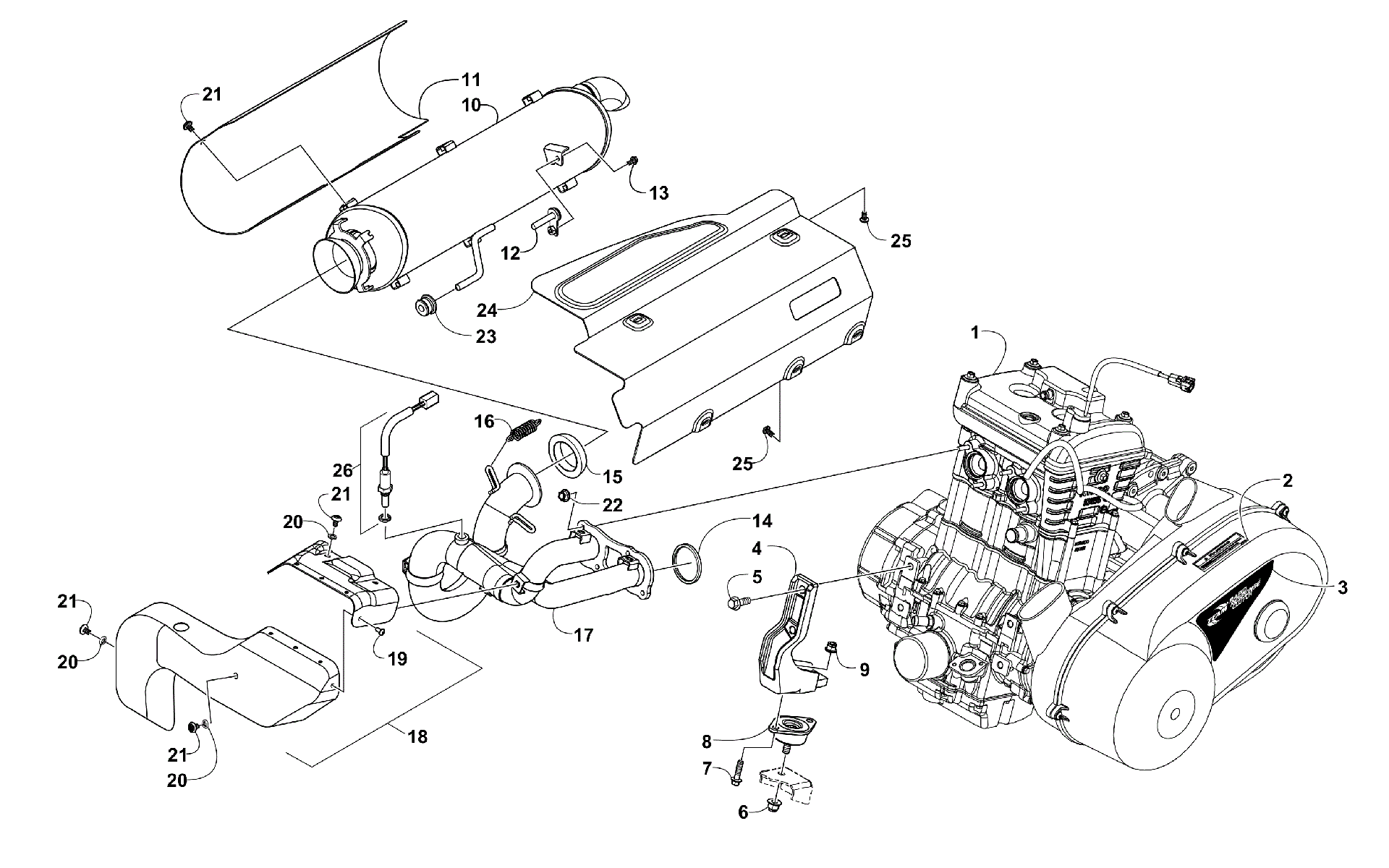

Схема двигателя AND EXHAUST [301053] для WILDCAT SPORT RED (U2016W6T4CUSR)
Схема
Детали
![Двигатель AND EXHAUST [301053]](/upload/schemas/63452a16100b70.38023593.gif)
Номер
Наименование детали
Цена
1
ENGINE,700 ZK art. 3306-810
По запросу
2
Decal, Warning art. 0411-426
По запросу
3
DECAL,RAPID RESPONSE-BLK art. 2411-287
По запросу
4
ENGINE MNT,FRT-MACH-LH art. 0508-027
По запросу
4
ENGINE MNT,FRT-MACH-RH art. 0508-026
По запросу
5
Болт шаровой опоры Arctic Cat art. 8409-030
По запросу
6
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
7
Screw, Cap art. 8476-835
По запросу
8
MOUNT,ENGINE-WITH STUD art. 0408-064
По запросу
9
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
10
MUFFLER ASSEMBLY-PTD HI TEMP BLK art. 0512-850
По запросу
11
SHIELD,HEAT art. 2402-305
По запросу
12
BRACKET,MUFFLER MOUNT PTD-BLK art. 7506-274
По запросу
13
Болт Arctic Cat art. 8408-620
от 190 ₽
14
SEAL, EXHAUST - CRUSH art. 0412-647
По запросу
15
GASKET,EXHAUST-HEADPIPE art. 0412-872
По запросу
16
Пружина Arctic Cat art. 0612-668
от 683 ₽
17
MANIFOLD ASSEMBLY-PAINTED art. 0512-853
По запросу
18
HEAT SHIELD ASSEMBLY ( R/B 1412-134) (inc. 19)(replaces 0512-794) art. 1412-134
По запросу
19
Rivet art. 1623-130
По запросу
20
Washer art. 8050-222
По запросу
21
Screw, Machine art. 8477-610
По запросу
22
Гайка Arctic Cat art. 8424-602
от 110 ₽
23
GROMMET,EXHAUST HANGER art. 0412-544
По запросу
24
Shield, Heat - Muffler art. 0412-774
По запросу
25
Screw, Cap art. 1623-490
По запросу
26
Sensor, Oxygen(replaces 0630-302) art. 0430-135
от 5 395 ₽
