модель 2017 года
- Модель HDX 700
- Код модели HDX 700 CREW XT RED (U2017RDT1PUSM)

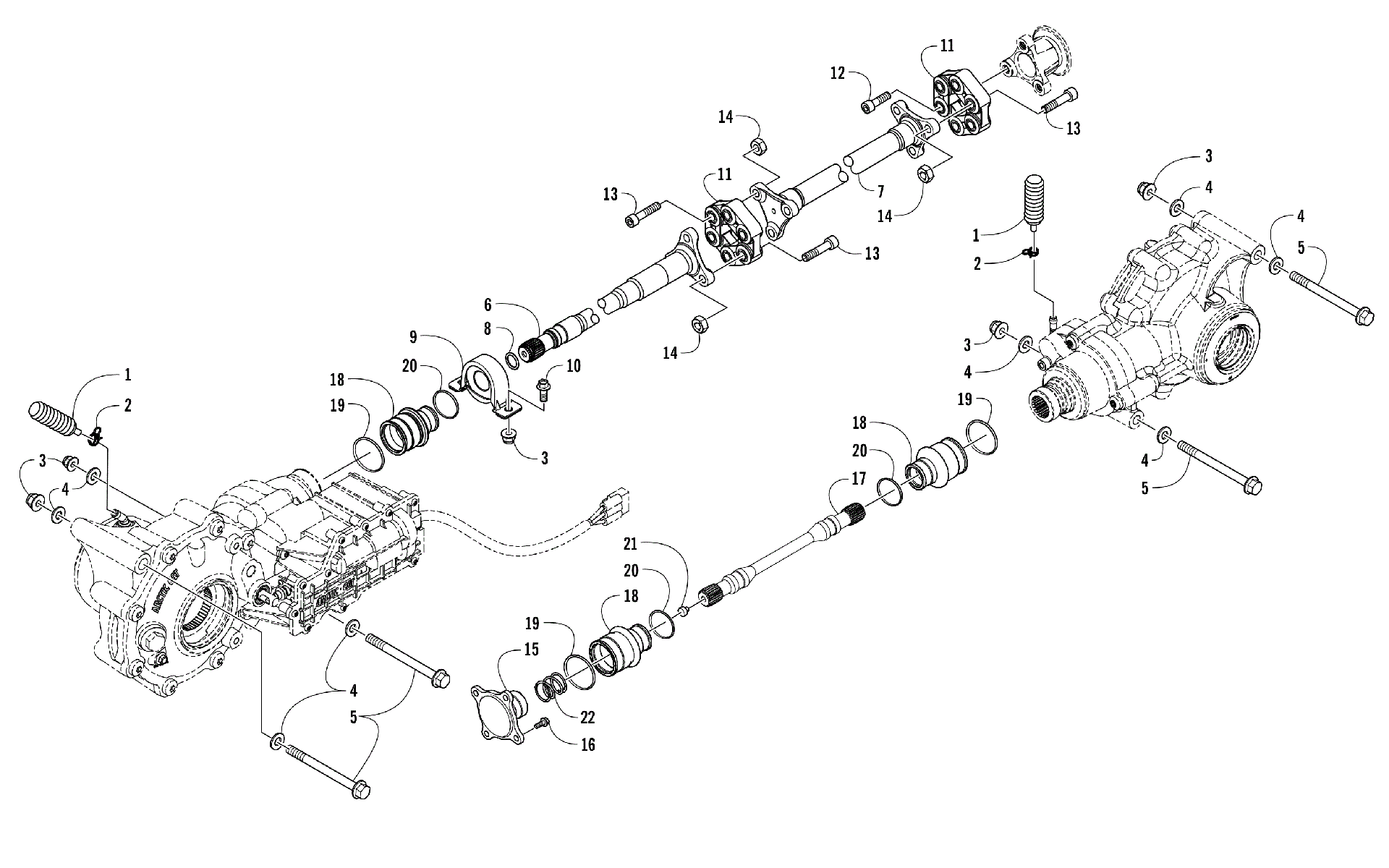

Схема трансмиссии ASSEMBLY [301540] для HDX 700 CREW XT RED (U2017RDT1PUSM)
Схема
Детали
![Трансмиссия ASSEMBLY [301540]](/upload/schemas/63452fe1c0f693.53700868.gif)
Номер
Наименование детали
Цена
1
Сапун Arctic Cat art. 1402-620
от 750 ₽
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Nut, Lock art. 1423-335
По запросу
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Screw, Cap art. 0423-404
По запросу
6
Shaft, Propeller - Front art. 2402-342
По запросу
7
Shaft, Propeller - Rear art. 2402-343
По запросу
8
O-Ring art. 1423-090
По запросу
9
Подвесной подшипник кардана Arctic Cat art. 1402-968
По запросу
10
SCREW,CAP-HFH M10X1.25X25 CL8.8 Z&Y art. 8408-025
По запросу
11
Муфта соединительная Arctic Cat art. 2402-014
от 11 015 ₽
12
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-093
По запросу
13
SCREW,CAP-HSH M10 X 1.25 X 45 art. 1423-094
По запросу
14
Гайка рулевого наконечника Arctic Cat art. 0423-157
от 110 ₽
15
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
16
Болт Arctic Cat art. 8408-820
от 110 ₽
17
Shaft, Propeller - Rear art. 2402-253
По запросу
18
Boot, Coupler art. 2402-254
По запросу
19
O-Ring art. 0830-240
По запросу
20
O-Ring art. 0830-243
По запросу
21
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
22
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
