модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 GREEN (U2017PAK4CUSG)

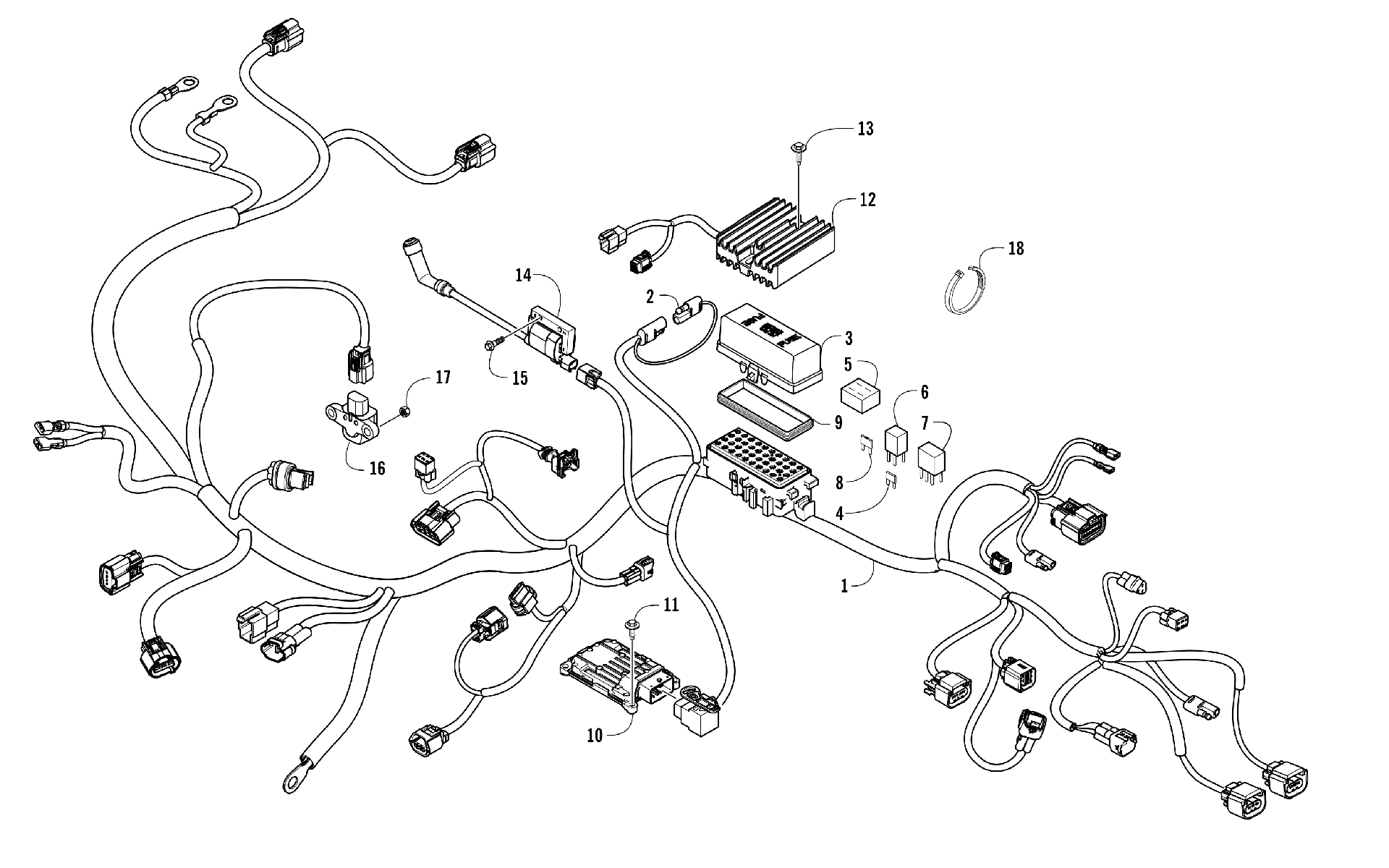

Схема жгута проводов ASSEMBLY [301566] для PROWLER 500 GREEN (U2017PAK4CUSG)
Схема
Детали
![Жгут проводов ASSEMBLY [301566]](/upload/schemas/63454b6bc15919.55862955.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN-016 PRLR 500 MID (inc. 2-9) art. 0486-563
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Circuit Breaker - 15 Amp art. 0430-100
По запросу
5
Holder, Fuse art. 0430-037
По запросу
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
8
FUSE 30A (MINI) art. 3307-566
По запросу
8
Fuse - 10 Amp art. 0430-032
По запросу
8
Fuse - 15 Amp art. 0430-031
По запросу
9
Seal art. 0430-086
По запросу
10
ECM,PROGRAMMED (017 PRLR 500) art. 0530-183
По запросу
11
BOLT WASHER 6*20 art. 3304-586
По запросу
12
REG RECT COMP art. 3306-413
По запросу
13
BOLT FLANGE SH 6*16 art. 3307-061
По запросу
14
COIL UNIT IGNITION art. 3307-205
По запросу
15
BOLT WASHER 4*25 art. 3306-326
По запросу
16
SENSOR ANGLE DETECT art. 3307-563
По запросу
17
NUT FLANGE 5MM(G) art. 3304-774
По запросу
18
BAND HARNESS WIRE art. 3303-593
По запросу
18
BAND OIL HANDLE art. 3303-289
По запросу
