модель 2017 года
- Модель Wildcat Sport
- Код модели WILDCAT SPORT LTD EPS GRAY (U2017W8T2PUSI)

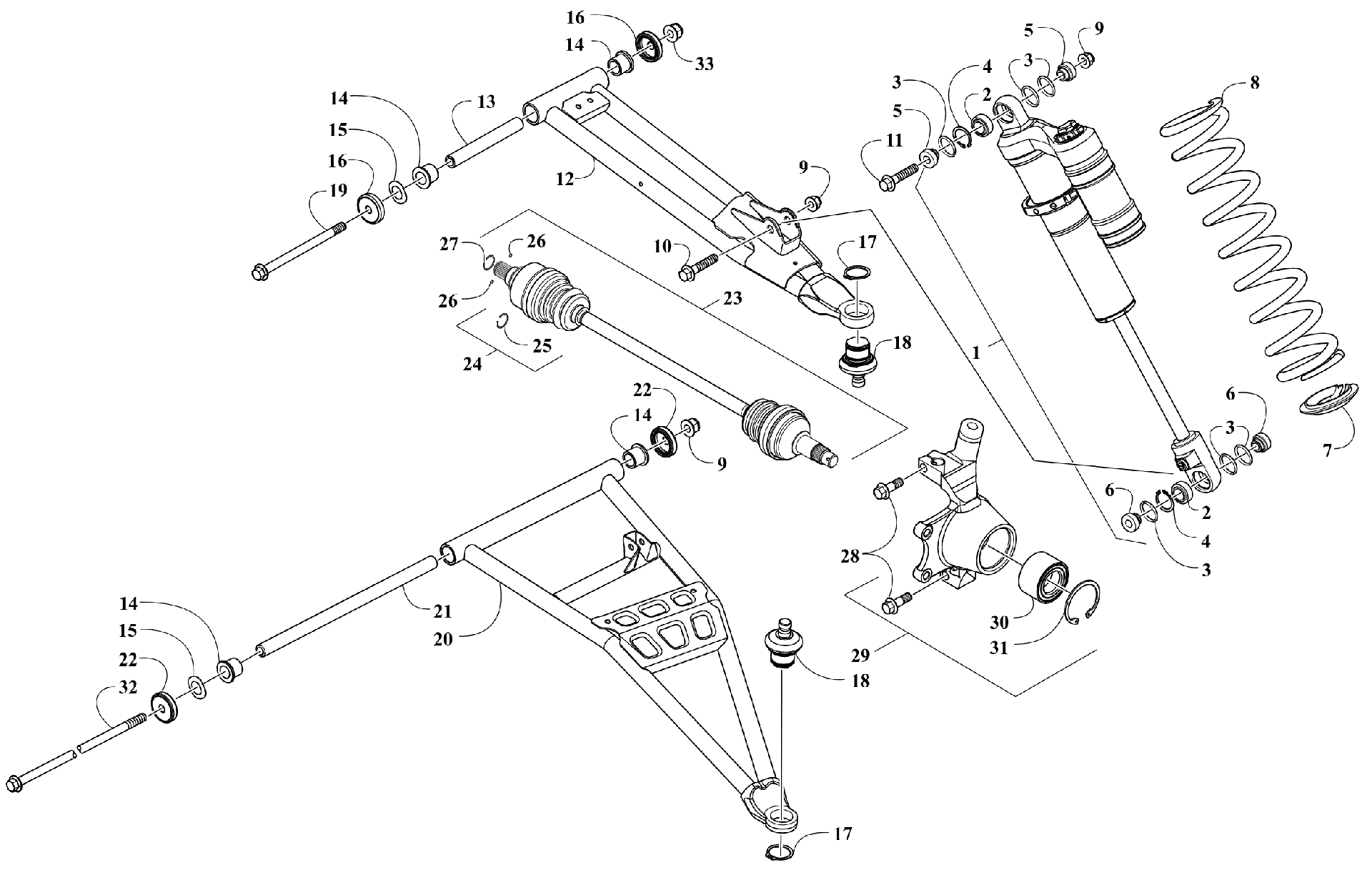

Схема узла передней подвески [301786] для WILDCAT SPORT LTD EPS GRAY (U2017W8T2PUSI)
Схема
Детали
![Узел передней подвески [301786]](/upload/schemas/634538165d47e6.46169916.gif)
Номер
Наименование детали
Цена
1
SHOCK,FRONT (ELKA) Dealer Serviced Only art. 0403-576
По запросу
2
BEARING,SPHERICAL-26MM BORE (ELKA) art. 0404-532
По запросу
3
O-RING,SHOCK SPACER (ELKA) KIT art. 0404-530
По запросу
4
CLIP,SPIRAL RETAINING-26MM BORE (ELKA) art. 0404-531
По запросу
5
SPACER,SHOCK MOUNT (ELKA) art. 0404-529
По запросу
6
SPACER,FRONT SHOCK (ELKA) art. 0403-445
По запросу
7
SPRING RETAINER RING,46mm art. 0403-574
По запросу
8
Spring, Suspension art. 0403-575
По запросу
9
Nut, Hex art. 1423-334
По запросу
10
Screw, Cap art. 8409-045
По запросу
11
Screw, Cap art. 8409-055
По запросу
12
A-ARM,FR-UPR-RH-ASSY-MED GREEN (inc. 13-18) art. 1503-260
По запросу
12
A-ARM,FR-UPR-LH-ASSY-MED GREEN (inc. 13-18) art. 1503-261
По запросу
13
SLEEVE (18 OD X 12.3 ID X 121.18 L) art. 0403-541
По запросу
14
Подшипник Arctic Cat art. 2402-077
По запросу
15
Washer art. 0828-071
По запросу
16
Крышка-сальник рычага подвески Arctic Cat art. 1423-159
По запросу
17
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
18
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
19
SCREW,CAP-HFH M12X1.25X158 CL10.9 SILV art. 1423-389
По запросу
20
A-ARM,FR-LWR-RH-ASSY-MED GREEN (inc. 14-15, 17-18, and 21-22) art. 1503-254
По запросу
20
A-ARM,FR-LWR-LH-ASSY-MED GREEN (inc. 14-15, 17-18, and 21-22) art. 1503-255
По запросу
21
SLEEVE,FRONT SUSPENSION-LOWER art. 0404-502
По запросу
22
SEAL,SUSPENSION art. 1423-287
По запросу
23
KIT,HALFSHAFT (inc. 24-27) art. 2502-354
По запросу
24
Пыльник шруса art. 2436-112
от 7 340 ₽
25
Circlip art. 1441-988
По запросу
26
Палец Arctic Cat art. 1402-885
от 263 ₽
27
Стопорное кольцо 22мм Arctic Cat art. 1402-889
от 263 ₽
28
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
29
KNUCKLE, FR-RH-ASSY (inc. 30-31) art. 0503-912
По запросу
29
KNUCKLE, FR-LH-ASSY (inc. 30-31) art. 0503-913
По запросу
30
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
31
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
32
SCREW,CAP-HFH M10X1.25X330 CL 10.9 art. 1423-249
По запросу
33
NUT,HF-TOP LOCK-M12X1.25 CL10 W/2353 art. 1423-390
По запросу
