модель 2017 года
- Модель Wildcat Sport
- Код модели WILDCAT SPORT SE EPS BLACK (U2017WZT2PUSP)

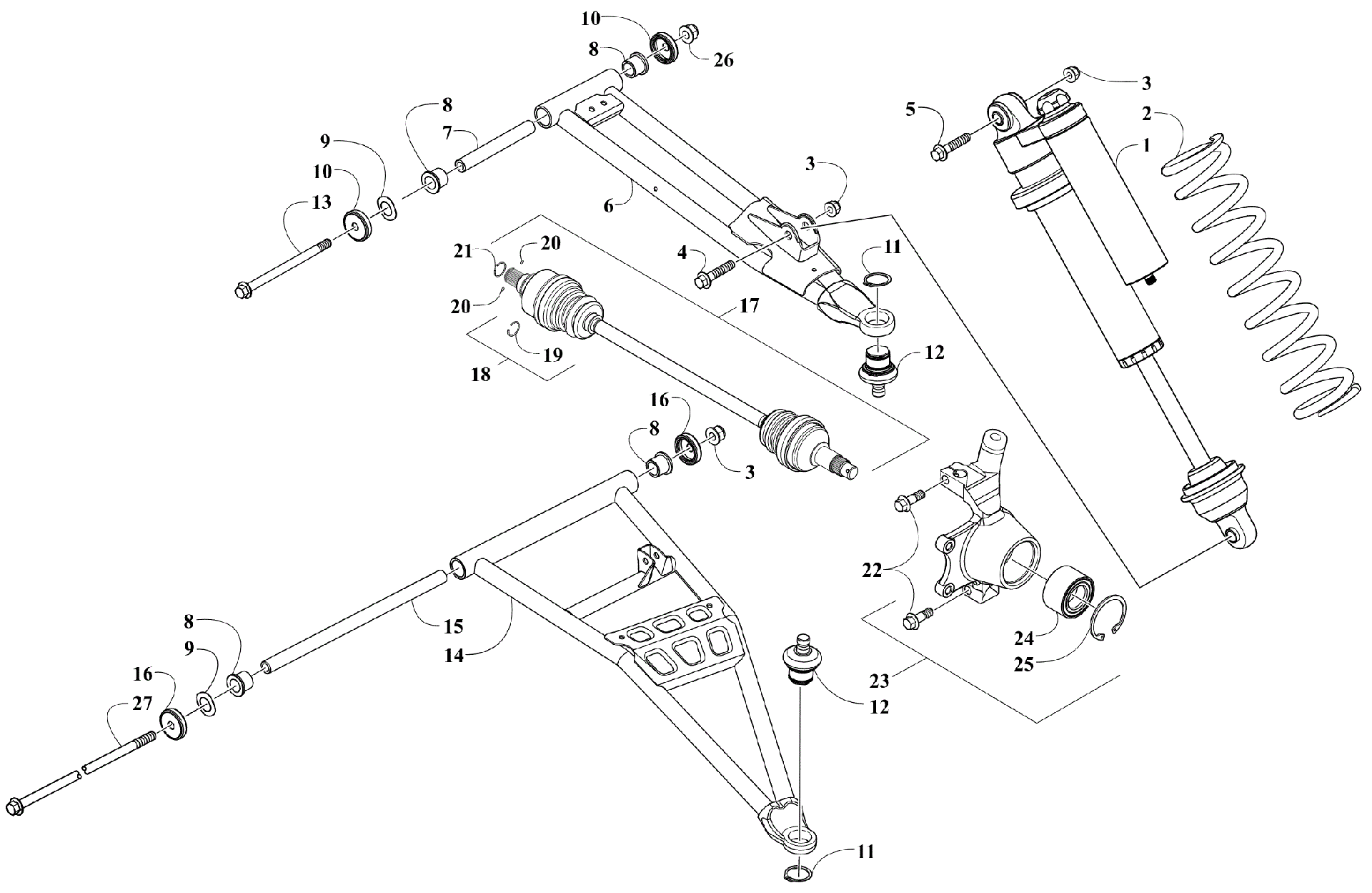

Схема узла передней подвески [302077] для WILDCAT SPORT SE EPS BLACK (U2017WZT2PUSP)
Схема
Детали
![Узел передней подвески [302077]](/upload/schemas/63453736b48848.77169092.gif)
Номер
Наименование детали
Цена
1
SHOCK,FRONT-ASSY (KING) art. 1503-084
По запросу
2
Spring, Suspension - Black art. 0504-612
По запросу
3
Nut, Hex art. 1423-334
По запросу
4
Screw, Cap art. 8409-045
По запросу
5
Screw, Cap art. 8409-055
По запросу
6
A-ARM,FR-UPR-RH-BLK ASSY (inc. 7-12) art. 1503-332
По запросу
6
A-ARM,FR-UPR-LH-BLK ASSY (inc. 7-12) art. 1503-333
По запросу
7
SLEEVE (18 OD X 12.3 ID X 121.18 L) art. 0403-541
По запросу
8
Подшипник Arctic Cat art. 2402-077
По запросу
9
Washer art. 0828-071
По запросу
10
Крышка-сальник рычага подвески Arctic Cat art. 1423-159
По запросу
11
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
12
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
13
SCREW,CAP-HFH M12X1.25X158 CL10.9 SILV art. 1423-389
По запросу
14
A-ARM,FR-LWR-LH-BLK ASSY (inc. 8-9, 11-12, and 15-16) art. 1503-325
По запросу
14
A-ARM,FR-LWR-RH-BLK ASSY (inc. 8-9, 11-12, and 15-16) art. 1503-324
По запросу
15
SLEEVE,FRONT SUSPENSION-LOWER art. 0404-502
По запросу
16
SEAL,SUSPENSION art. 1423-287
По запросу
17
KIT,HALFSHAFT (inc. 18-21) art. 2502-354
По запросу
18
Пыльник шруса art. 2436-112
от 7 340 ₽
19
Circlip art. 1441-988
По запросу
20
Палец Arctic Cat art. 1402-885
от 263 ₽
21
Стопорное кольцо 22мм Arctic Cat art. 1402-889
от 263 ₽
22
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
23
KNUCKLE, FR-LH-ASSY (inc. 24-25) art. 0503-913
По запросу
23
KNUCKLE, FR-RH-ASSY (inc. 24-25) art. 0503-912
По запросу
24
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
25
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
26
NUT,HF-TOP LOCK-M12X1.25 CL10 W/2353 art. 1423-390
По запросу
27
SCREW,CAP-HFH M10X1.25X330 CL 10.9 art. 1423-249
По запросу
