модель 2017 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL SE EPS BLACK (U2017WYT2PUSP)

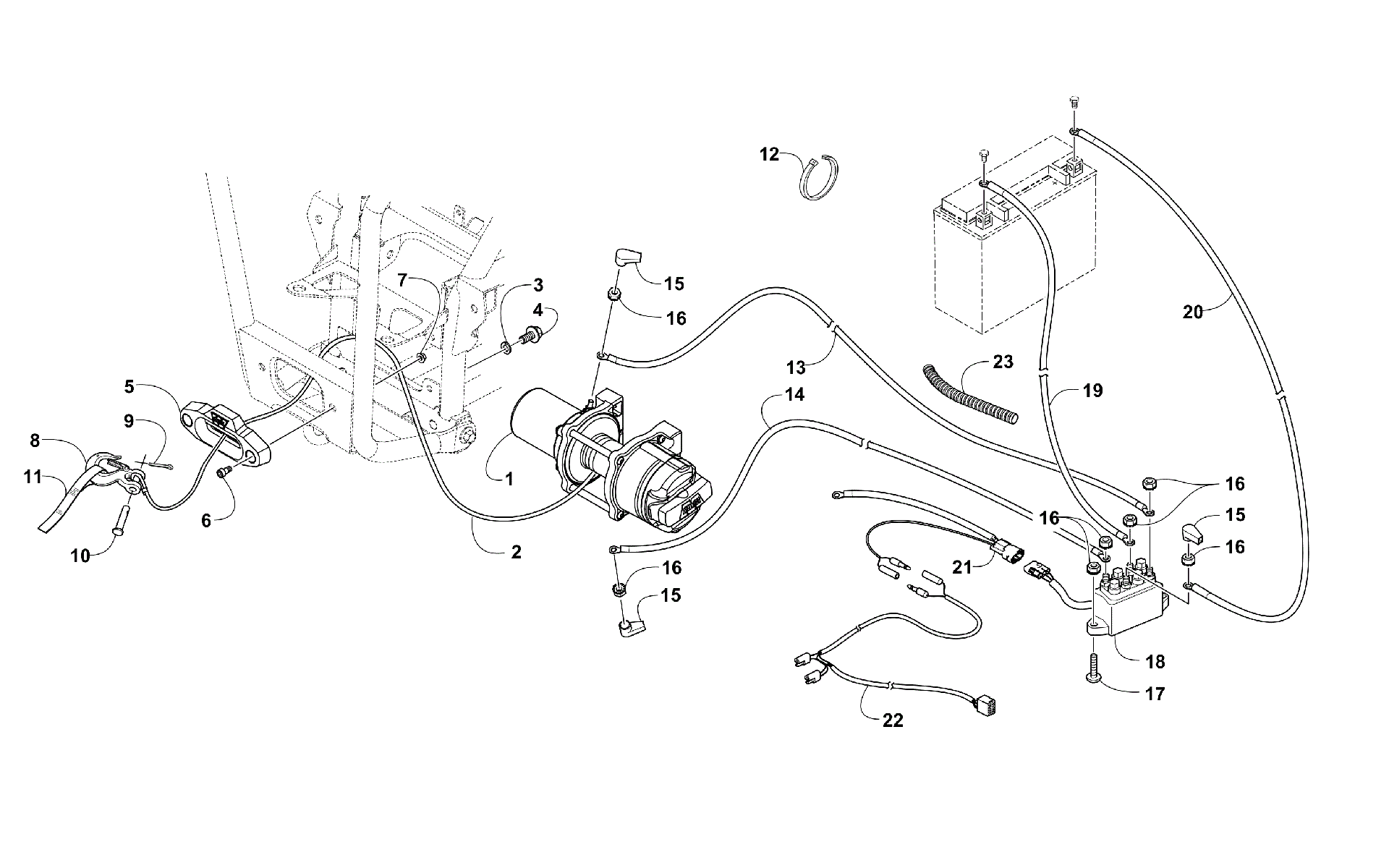

Схема лебёдки ASSEMBLY [302171] для WILDCAT TRAIL SE EPS BLACK (U2017WYT2PUSP)
Схема
Детали
![Лебёдка ASSEMBLY [302171]](/upload/schemas/63454c8471d500.90616408.gif)
Номер
Наименование детали
Цена
1
WINCH,WARN-93466 (WC TRL/SPRT SE) art. 3441-134
По запросу
2
KIT,WINCH SYNTHETIC ROPE(replaces 0436-962) art. 0541-570
По запросу
3
Washer, Lock art. 8051-246
По запросу
4
Болт Arctic Cat art. 8408-820
от 110 ₽
5
Fairlead, Roller art. 3441-132
По запросу
6
SCREW,CAP-HSH M10 X 1.25 X 20 art. 1423-150
По запросу
7
Nut, Hex art. 1423-334
По запросу
8
HOOK,WINCH 89146 (TRL/SPORT SE) art. 3441-133
По запросу
9
Pin, Cotter art. 0623-175
По запросу
10
PIN art. 1441-834
По запросу
11
STRAP,WINCH HOOK-"ARCTIC CAT" art. 1441-781
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
CABLE,SOLENOID-WINCH (106" BLU #6) art. 1441-348
По запросу
14
CABLE,SOLENOID-WINCH (106" YEL #6) art. 1441-347
По запросу
15
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 3 шт.
16
Nut art. 0623-038
от 110 ₽
17
Screw, Machine art. 8476-625
от 160 ₽
18
SOLENOID,WINCH-ASSY(replaces 0409-066) art. 0409-246
от 4 960 ₽
19
CABLE,BATTERY-SOLENOID (36" BLK #6) art. 0441-416
По запросу
20
CABLE,BATTERY-SOLENOID (36" RED #6) art. 0445-089
По запросу
21
HARNESS,WINCH SOLENOID JUMPER art. 0486-276
По запросу
22
Harness, Winch - Backlit art. 0486-550
По запросу
23
Loom,17-CTL (0619-139) art. 3706-134
По запросу
