модель 2018 года
- Модель Stampede
- Код модели STAMPEDE 4 BLACK (U2018SUW1SUSP)

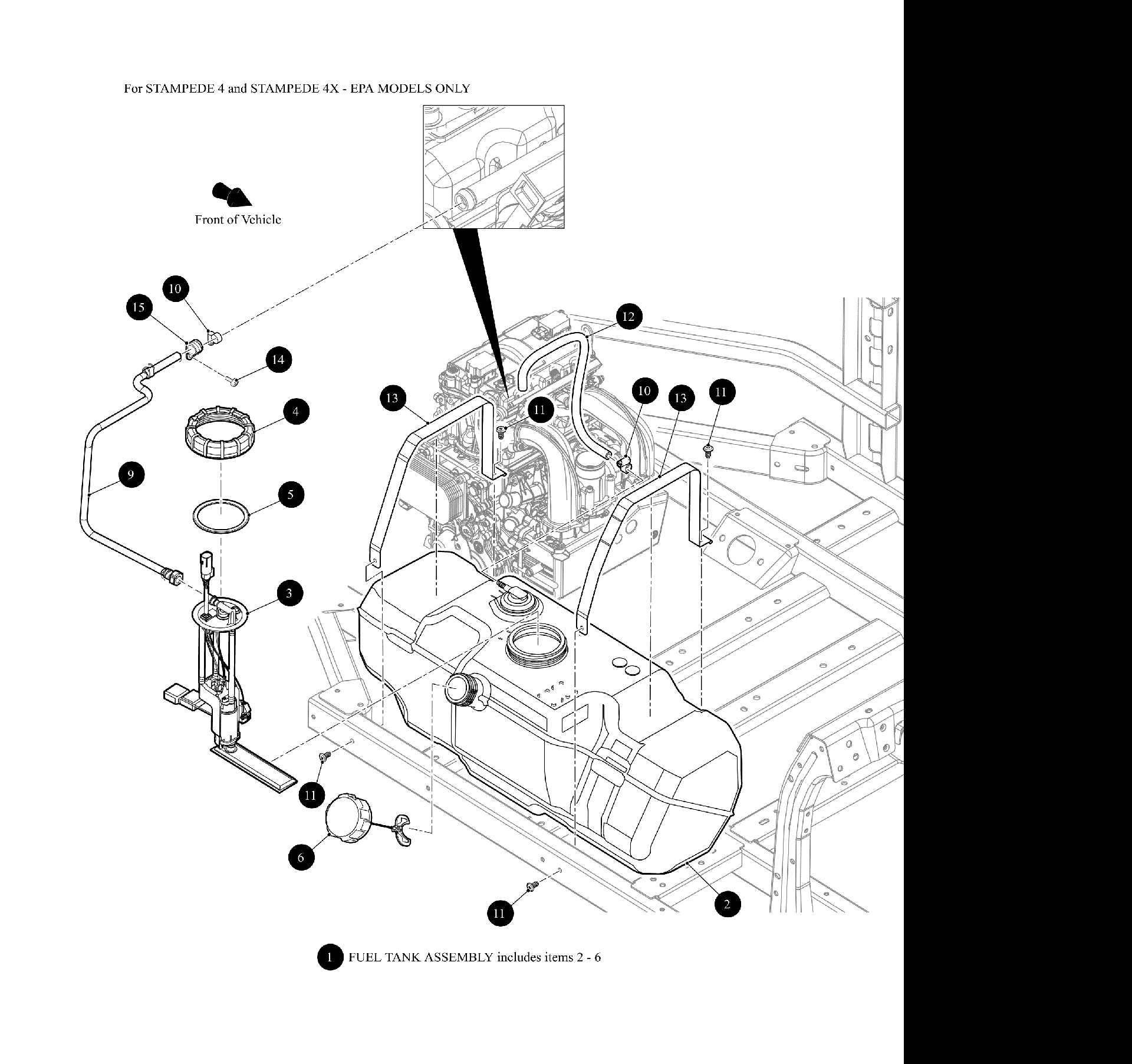

Схема узла топливного бака 9 галлонов [302418] для STAMPEDE 4 BLACK (U2018SUW1SUSP)
Схема
Детали
![Узел топливного бака 9 галлонов [302418]](/upload/schemas/6345513d9abf15.69224523.gif)
Номер
Наименование детали
Цена
1
FUEL TANK,9 GAL,4 BAR,RETURNLESS,QC-ASSY art. 659538
По запросу
2
FUEL TANK art. 659536
По запросу
3
SVC_ASSY,FUEL PUMP,4 BAR art. 642827
По запросу
4
SVC_RING,FUEL PUMP,LOCKING art. 642858
По запросу
5
SVC_GASKET,PFA art. 649707
По запросу
6
OBS - CAP,FUEL,RATCHET GASKET KELCH art. 635688
По запросу
9
HOSE,FUEL art. 664586
По запросу
10
CLAMP,HOSE,013, 8-16MM art. 649481
По запросу
11
SCREW,M6X1X20,PAN WSHR HD,SLF TAP,T30 art. 644969
По запросу
12
VENT,TUBE,FUEL TANK art. 649753
По запросу
13
STRAP,FUEL TANK art. 652124
По запросу
14
SCREW,M6X1,PAN WSHR HD,T30 TORX art. 645323
По запросу
15
Pipe Clamp DIN3016-1 RSGU 1. 17/15 W5 art. 404018
По запросу
