модель 2018 года
- Модель Wildcat 4X
- Код модели WILDCAT 4X LTD GRAY (U2018WGW1PUSI)

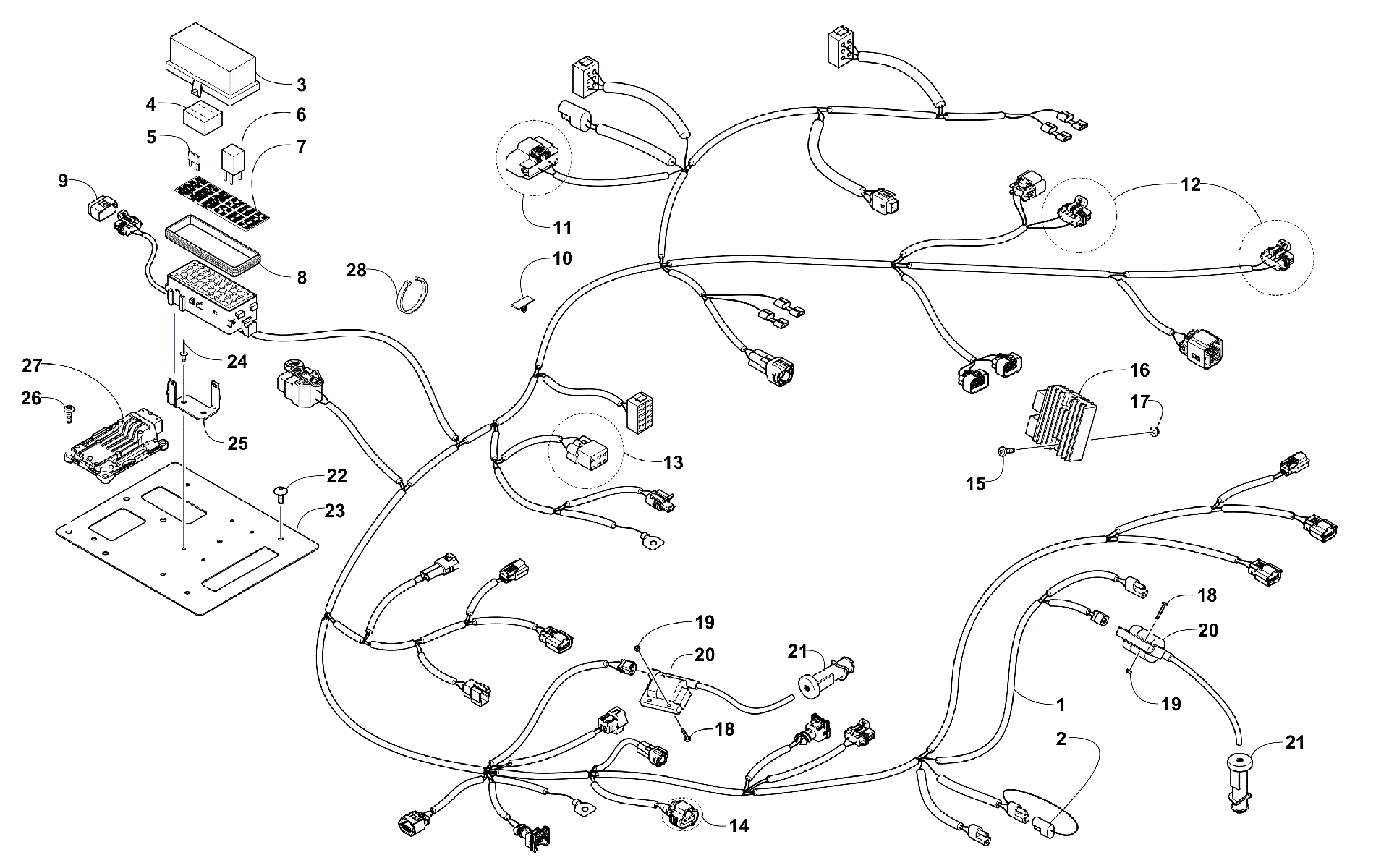

Схема жгута проводов ASSEMBLY [302734] для WILDCAT 4X LTD GRAY (U2018WGW1PUSI)
Схема
Детали
![Жгут проводов ASSEMBLY [302734]](/upload/schemas/63458be1388bb7.78007120.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN-017 WC 4X EPS (inc. 2-10) art. 0486-585
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Fuse - 30 Amp art. 0430-030
По запросу
5
Fuse - 15 Amp art. 0430-031
По запросу
5
Fuse - 10 Amp art. 0430-032
По запросу
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Decal, Fuse Block art. 2411-883
По запросу
8
Seal art. 0430-086
По запросу
9
Cover, Diagnostics Connector art. 0430-103
По запросу
10
Clip, Routing art. 0430-102
По запросу
11
KIT,LCD GAUGE CONNECTOR REPAIR art. 1436-415
По запросу
12
Repair Kit, Connector - Headlight art. 1436-487
По запросу
13
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
14
KIT,REPAIR-4P TMAP CONNECTOR art. 1436-484
По запросу
15
Screw, Machine art. 8476-625
от 160 ₽
16
Регулятор напряжения Arctic Cat art. 0824-072
По запросу
17
Nut art. 0623-038
от 110 ₽
18
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
19
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
20
Катушка зажигания Arctic Cat art. 0824-071
от 21 798 ₽
21
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
22
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
23
TRAY,ELECTRICAL-PTD BLACK art. 4506-731
По запросу
24
Заклепка Arctic Cat art. 8060-686
от 116 ₽
25
BRACKET, PDM - PTD art. 0745-388
По запросу
26
Болт Arctic Cat art. 8476-620
По запросу
27
ECM,PROGRAMMED(017 WC X/4X) art. 0530-195
По запросу
28
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
