модель 2019 года
- Модель Havoc
- Код модели CUSHMAN HAULER 4X4 (DIESEL) GRAY (U2019C1X4DUSL)

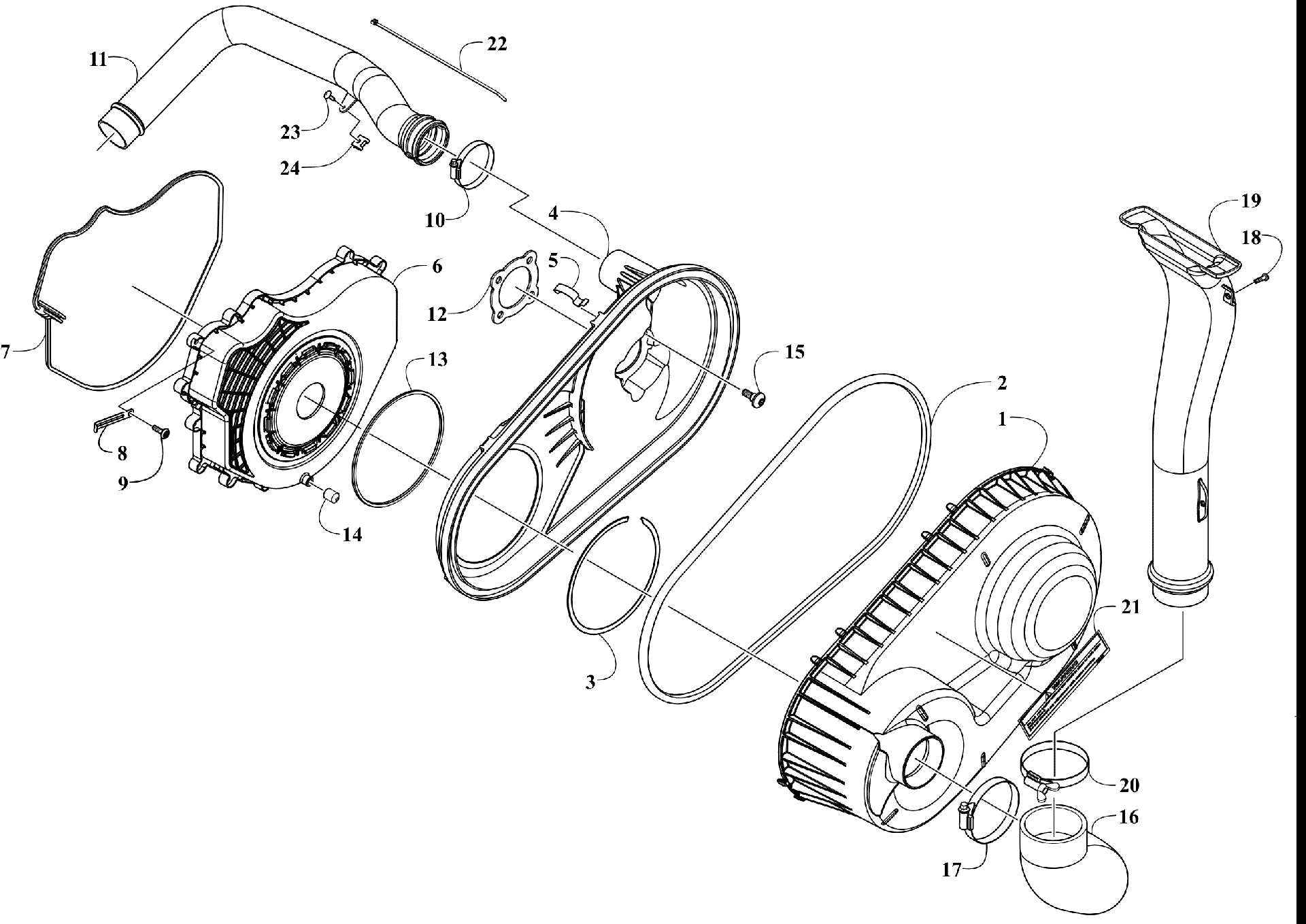

Схема bELT охлаждение и сцепление крышка узел [303059] для CUSHMAN HAULER 4X4 (DIESEL) GRAY (U2019C1X4DUSL)
Схема
Детали
![BELT охлаждение и сцепление крышка узел [303059]](/upload/schemas/6345637e530558.92883654.gif)
Номер
Наименование детали
Цена
1
Cover, Outer art. 0806-209
По запросу
2
Seal, CVT Cover art. 0806-213
По запросу
3
Ring, Retaining art. 1423-444
По запросу
4
Cover, Inner art. 0806-210
По запросу
5
Clip, Spring art. 1423-443
По запросу
6
Cover, Bellhousing art. 0806-211
По запросу
7
Seal, Bellhousing art. 0830-263
По запросу
8
Зажим Arctic Cat art. 1623-984
По запросу
9
Болт Arctic Cat art. 8476-620
По запросу
10
Clamp art. 0423-066
По запросу
11
Duct, Outlet art. 0413-384
По запросу
12
Gasket, CVT Cover art. 0806-189
По запросу
13
Seal, CVT Cover art. 0806-225
По запросу
14
Cap, Vinyl art. 1423-639
По запросу
15
Screw, Shoulder art. 1423-220
По запросу
16
Hose art. 0413-475
По запросу
17
Хомут пыльника Arctic Cat art. 0423-057
По запросу
18
Screw, Self-Tapping art. 1623-933
По запросу
19
Duct, Inlet - Snorkel art. 0413-474
По запросу
20
Clamp, Hose w/Thumbscrew art. 1423-629
По запросу
21
Decal, Warning art. 0411-426
По запросу
22
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
23
Винт Arctic Cat art. 2623-164
от 368 ₽
24
Nut, U art. 1623-939
По запросу
