модель 2020 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2020PAK4CUSM)

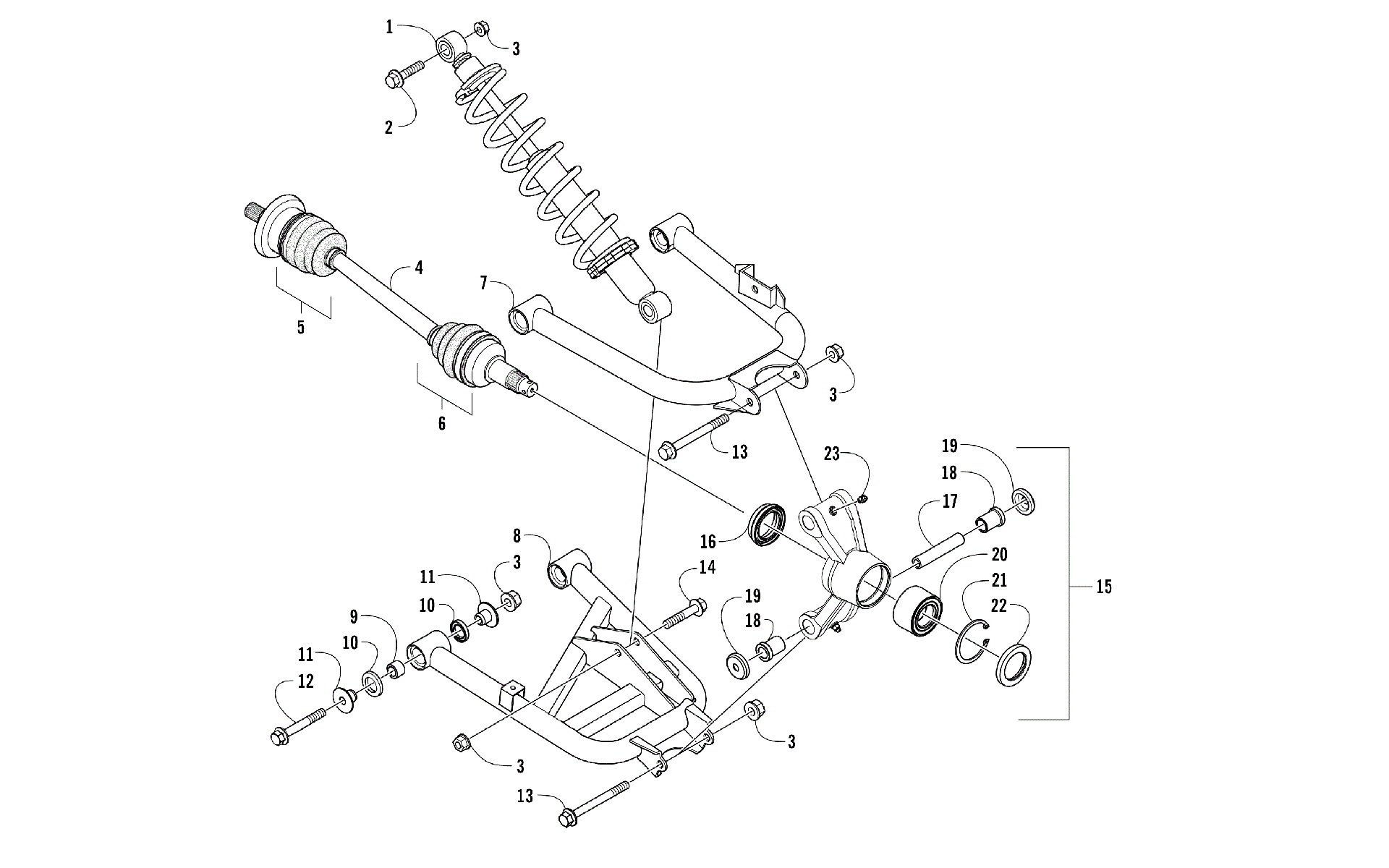

Схема задней подвески ASSEMBLY [303427] для PROWLER 500 RED (U2020PAK4CUSM)
Схема
Детали
![Задняя подвеска ASSEMBLY [303427]](/upload/schemas/6345808aa6e410.45685241.gif)
Номер
Наименование детали
Цена
1
CUSHION ASSY RR art. 3307-912
По запросу
2
BOLT FLANGE 10*60 art. 3306-818
По запросу
3
NUT U 10MM art. 3304-031
По запросу
4
Halfshaft art. 3307-992
По запросу
5
Service Kit, Boot - Inboard art. 3308-008
По запросу
6
Service Kit, Boot - Outboard art. 3308-007
По запросу
7
A-ARM ASSY RR UPPER LH (inc. 9-11) art. 3307-547
По запросу
7
A-ARM ASSY RR UPPER RH (inc. 9-11) art. 3307-545
По запросу
8
A-ARM ASSY RR LOWER LH (inc. 9-11) art. 3307-845
По запросу
8
A-ARM ASSY RR LOWER RH (inc. 9-11) art. 3307-844
По запросу
9
BEARING SPHERICAL PLAIN art. 3307-415
По запросу
10
DUST SEAL 16*30*4.5 art. 3307-417
По запросу
11
COLLAR SWING ARM art. 3307-416
По запросу
12
BOLT FLANGE 10*70 art. 3307-427
По запросу
13
BOLT FLANGE 10*100 art. 3307-553
По запросу
14
BOLT FLANGE 10*50 art. 3304-595
По запросу
15
KNUCKLE ASSY (inc. 16-23) art. 3307-539
По запросу
16
SEAL DUST CVJ 38*55*7 art. 3307-422
По запросу
17
Collar art. 3307-541
По запросу
18
BUSH RR KNUCKLE art. 3307-540
По запросу
19
Seal, Dust art. 3307-543
По запросу
20
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 1 шт.
21
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
22
SEAL DUST HUB 38*55*7 art. 3307-423
По запросу
23
Fitting, Grease art. 3303-393
По запросу
