модель 2020 года
- Модель Prowler PRO
- Код модели PROWLER PRO EPS DYNAMIC CHARCOAL (U2020MDV2PUSL)

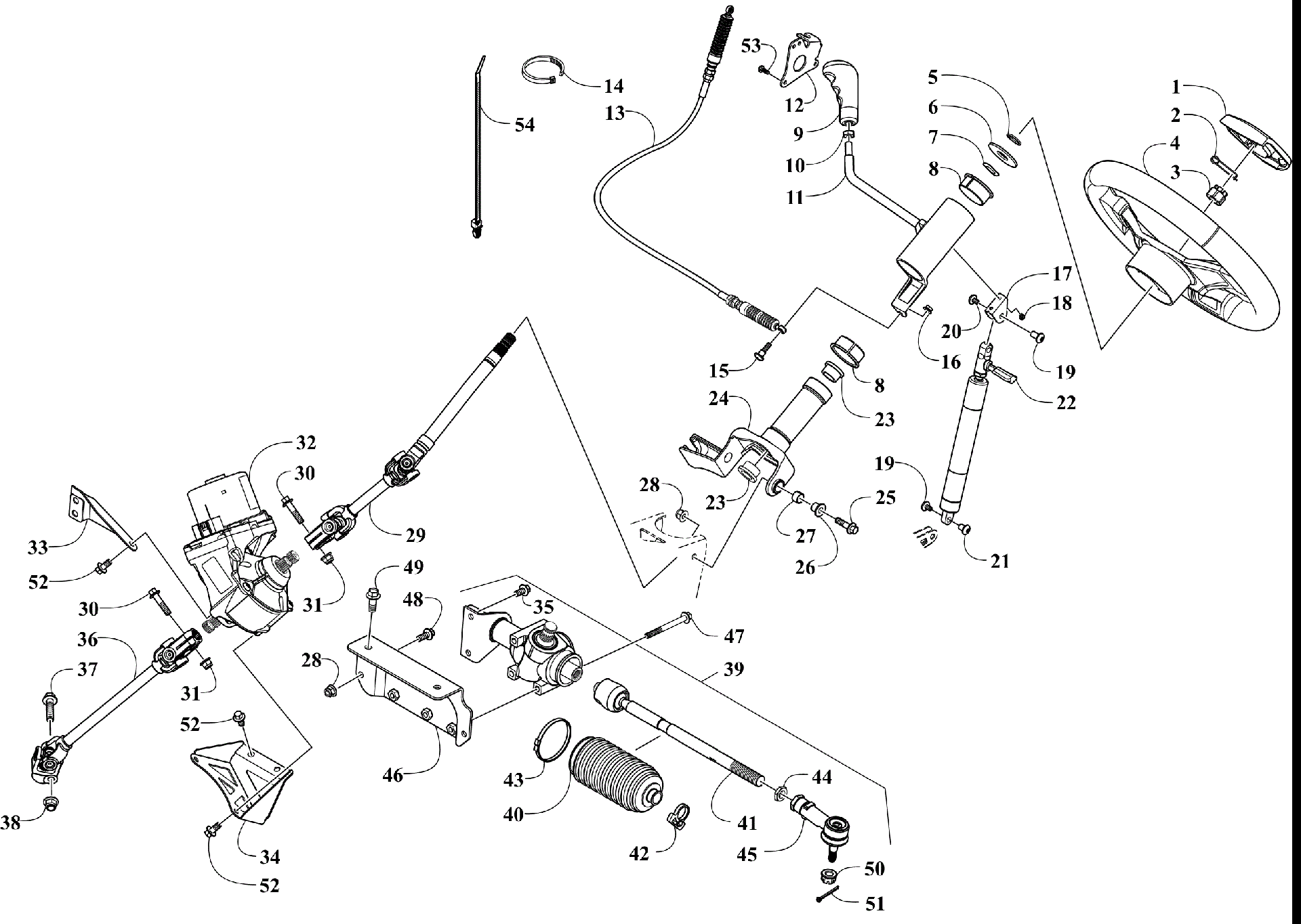

Схема рулевого управления AND SHIFT ASSEMBLY [303684] для PROWLER PRO EPS DYNAMIC CHARCOAL (U2020MDV2PUSL)
Схема
Детали
![Рулевое управление AND SHIFT ASSEMBLY [303684]](/upload/schemas/634591cfb854a5.67294343.gif)
Номер
Наименование детали
Цена
1
Cover, Steering Wheel art. 0405-620
По запросу
2
Clip, Retaining art. 1423-045
По запросу
3
Nut art. 0423-884
По запросу
4
Wheel, Steering art. 0405-576
По запросу
5
Ring, Retaining art. 1423-110
По запросу
6
Washer art. 1423-456
По запросу
7
Washer art. 0828-071
По запросу
8
Bushing art. 0405-587
По запросу
9
Knob, Shift art. 2402-502
По запросу
10
Nut art. 0423-885
По запросу
11
Housing, Shifter art. 2502-506
По запросу
12
Bracket, Mount - Shift Cable art. 2402-113
По запросу
13
Cable, Shift(replaces 0487-105) art. 0487-123
По запросу
14
Зажим Arctic Cat art. 0123-788
По запросу
15
Screw, Shoulder art. 1423-519
По запросу
16
Nut, Lock art. 8427-603
По запросу
17
Bracket, Steering Support art. 2402-433
По запросу
18
Screw, Machine art. 1423-457
По запросу
19
Screw, Barrel art. 1423-569
По запросу
20
Screw, Machine art. 8477-610
По запросу
21
Screw, Barrel art. 1423-568
По запросу
22
Lift, Support art. 0405-600
По запросу
23
Bushing art. 0405-473
По запросу
24
Bracket, Shifter art. 2402-431
По запросу
25
Screw, Cap art. 8408-830
По запросу
26
Втулка крепежная Arctic Cat art. 0423-669
По запросу
27
Bushing art. 0405-405
По запросу
28
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
29
Shaft, Intermediate - Upper art. 0405-565
По запросу
30
Screw, Cap art. 8409-835
По запросу
31
Nut, Lock art. 8437-802
По запросу
32
Assembly, Electronic Power Steering art. 1505-045
По запросу
33
Bracket, Power Steering - Inner art. 6406-176
По запросу
34
Bracket, Power Steering - Outer art. 6406-177
По запросу
35
Болт Arctic Cat art. 8408-816
от 110 ₽
36
Shaft, Intermediate - Lower art. 0405-566
По запросу
37
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
38
Nut, Lock art. 1423-335
По запросу
39
Assembly, Rack and Pinion (inc. 40-45) art. 0505-974
По запросу
40
Bellow, Passenger Side art. 0405-488
По запросу
40
Bellow, Driver Side art. 0405-487
По запросу
41
Tie Rod End - Inner art. 0405-567
По запросу
42
Clamp art. 0405-504
По запросу
43
Clamp art. 0405-505
По запросу
44
Nut, Outer Jam art. 1423-226
По запросу
45
Tie Rod End - Outer art. 0405-486
По запросу
46
Bracket, Steering Rack art. 5406-724
По запросу
47
Болт Arctic Cat art. 8408-880
от 326 ₽
48
Болт Arctic Cat art. 8408-820
от 110 ₽
49
Болт Arctic Cat art. 8409-020
от 110 ₽
50
Nut, Castle art. 1423-553
По запросу
51
Pin, Cotter art. 0623-175
По запросу
52
Screw, Cap art. 2623-060
По запросу
53
Винт Arctic Cat art. 0423-538
от 110 ₽
54
Tie, Cable - Push Mount art. 0623-677
По запросу
