модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS WHITE/RED (U2020RGX1PUSW)

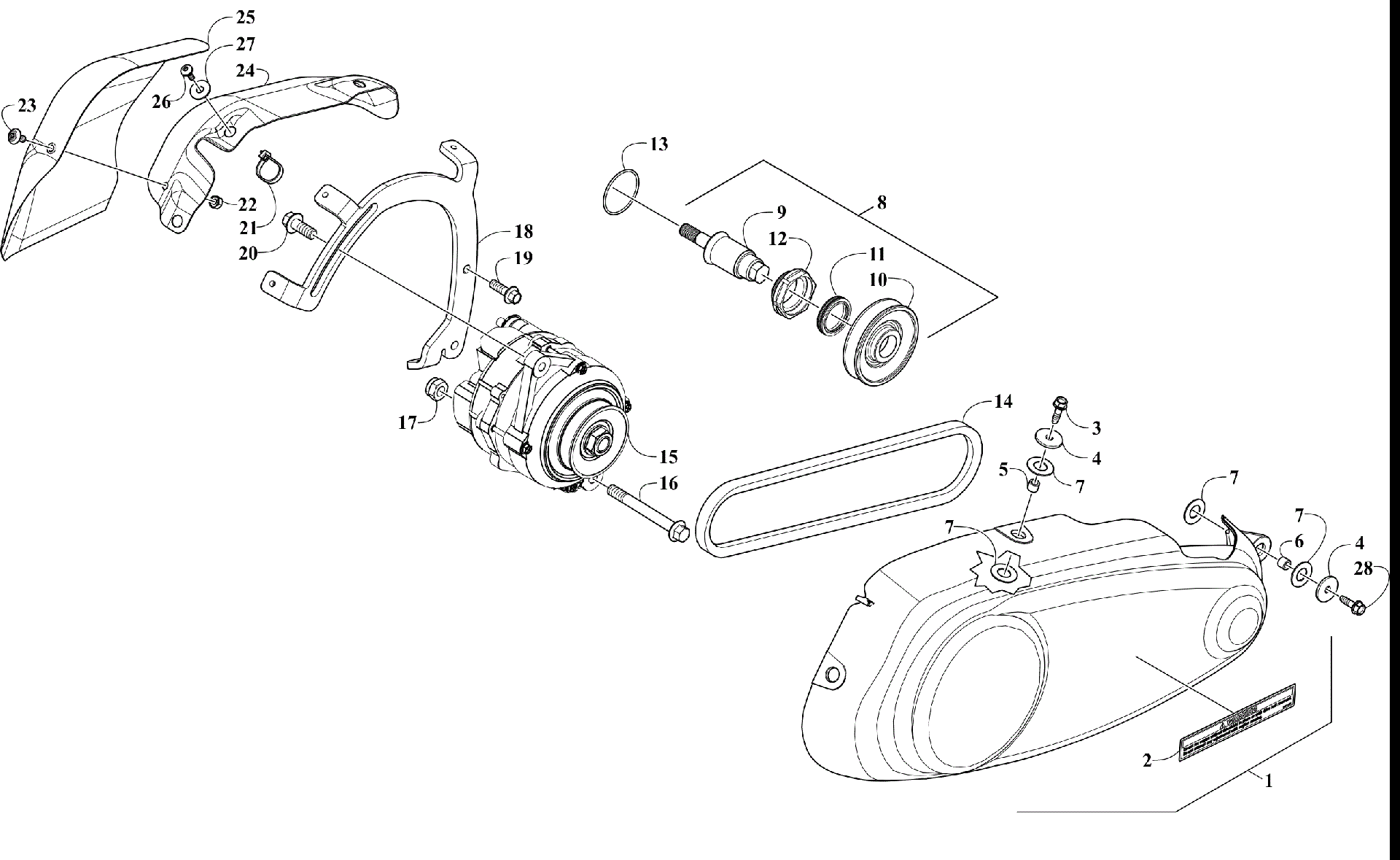

Схема генератор узел [303264] для WILDCAT XX EPS WHITE/RED (U2020RGX1PUSW)
Схема
Детали
![генератор узел [303264]](/upload/schemas/63456bfd1487f9.46900345.gif)
Номер
Наименование детали
Цена
1
GUARD,ALTERNATOR-W/ WARNING DECAL (inc. 2) art. 1412-106
По запросу
2
Decal, Warning (English) art. 9611-690
По запросу
3
SCREW,SELF TAP-HWH M6 X 40 Z (TRI LOB) art. 2623-138
По запросу
4
Washer art. 8450-109
По запросу
5
SPACER,ALTERNATOR GUARD 7.5LG art. 1423-646
По запросу
6
SPACER,ALTERNATOR GUARD 8.5LG art. 1423-647
По запросу
7
ISOLATOR,WASHER-PSA BACKED art. 1423-633
По запросу
8
ALTERNATOR OUTPUT ASSY (inc. 9-12) art. 0823-673
По запросу
9
SHAFT,TAPER-ALTERNATOR OUTPUT art. 0823-672
По запросу
10
PULLEY,80MM art. 0823-674
По запросу
11
SEAL,LIP 38X28X7 art. 0830-273
По запросу
12
SEAL,CARRIER art. 0830-272
По запросу
13
O-RING,NITRILE (37.82IDX1.78) art. 0830-261
По запросу
14
V-BELT,32.15X1/2 art. 0823-588
По запросу
15
ALTERNATOR,65 AMP art. 0509-141
По запросу
16
SCREW, CAP-HFH M10-1.25 X 90 Z&Y CL10.9 art. 8409-090
По запросу
17
Nut, Hex Lock art. 1423-161
По запросу
18
BRKT,ALTERNATOR ADJUSTMENT Z&C art. 0408-111
По запросу
19
Винт Arctic Cat art. 8408-826
По запросу
20
Screw, Cap art. 8409-026
По запросу
21
Зажим Arctic Cat art. 0123-788
По запросу
22
Nut art. 0623-038
от 110 ₽
23
Screw, Machine art. 8476-612
По запросу
24
HEAT SHIELD,ALTERNATOR art. 1412-161
По запросу
25
SHIELD,HEAT BARRIER art. 1412-162
По запросу
26
Screw, Shoulder art. 1423-220
По запросу
27
Шайба Arctic Cat art. 8450-133
от 116 ₽
28
SCREW,SELF-TAP-HFH TRILOBE-M6X20 Z&Y art. 1623-948
По запросу
