модель 2021 года
- Модель Prowler PRO
- Код модели PROWLER PRO RANCH EPS ATOMIC COPPER (U2021M3V2PUSF)

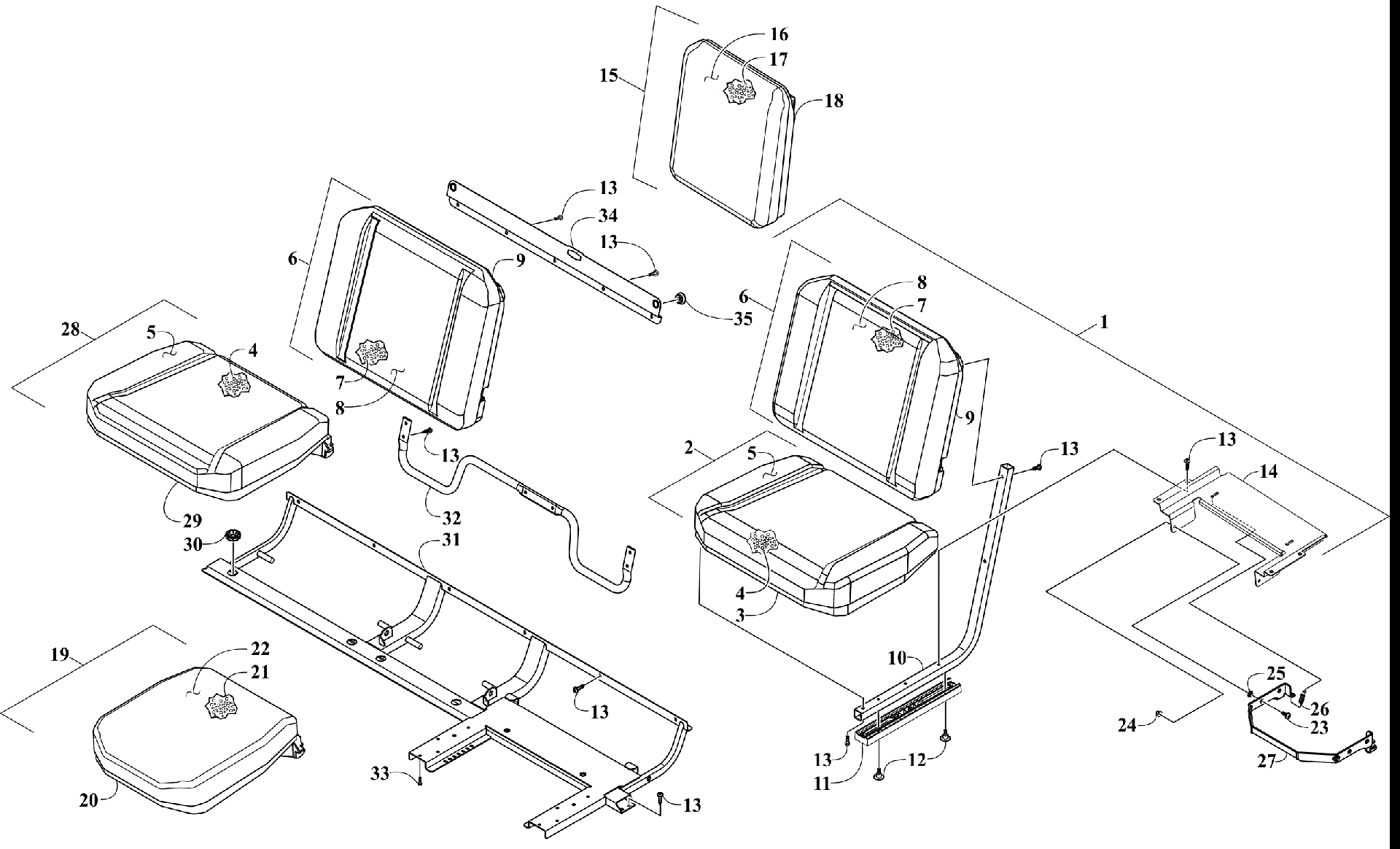

Схема сиденья ASSEMBLY [302884] для PROWLER PRO RANCH EPS ATOMIC COPPER (U2021M3V2PUSF)
Схема
Детали
![Сиденье ASSEMBLY [302884]](/upload/schemas/63459674280986.37261756.gif)
Номер
Наименование детали
Цена
1
Seat Assembly - Driver (inc. 2-14) art. 8506-800
По запросу
2
Seat Base Assembly - Driver (inc. 3-5) art. 8506-304
По запросу
3
Seat Base - Driver art. 0417-039
По запросу
4
Foam, Seat Base art. 0517-202
По запросу
5
Cover, Seat Base art. 8506-770
По запросу
6
Backrest Assembly (inc. 7-9) art. 8506-303
По запросу
7
Foam, Backrest art. 0517-203
По запросу
8
Cover, Backrest art. 8506-771
По запросу
9
Backrest Base art. 0417-040
По запросу
10
Tube, Support - Driver art. 8506-778
По запросу
11
Base, Seat Adjustment art. 6406-573
По запросу
12
Screw, Shoulder art. 1423-518
По запросу
13
Screw, Machine art. 2623-059
По запросу
14
Bracket, Seat - Lower art. 8506-184
По запросу
15
Backrest Assembly - Middle (inc. 16-18) art. 8506-297
По запросу
16
Cover, Backrest - Middle art. 8506-774
По запросу
17
Foam, Backrest - Middle art. 0517-205
По запросу
18
Backrest Base - Middle art. 0417-043
По запросу
19
Seat Base Assembly - Middle (inc. 20-22) art. 8506-301
По запросу
20
Seat Base - Middle art. 0417-042
По запросу
21
Foam, Seat Base - Middle art. 0517-204
По запросу
22
Cover, Seat Base - Middle art. 8506-773
По запросу
23
Болт Arctic Cat art. 0423-355
По запросу
24
Nut art. 8427-605
По запросу
25
Bushing art. 1423-517
По запросу
26
Пружина глушителя Arctic Cat art. 1612-178
от 578 ₽
Аналог
Пружина выхлопной системы Arctic Cat (10 шт) ( 1612-178 )
art. 02-105-02
1 571 ₽
Требуется 2 шт.
27
Seat, Adjust Lock Assembly art. 9506-015
По запросу
28
Seat Base Assembly - Passenger (inc. 4-5 and 29) art. 8506-299
По запросу
29
Seat Base - Passenger art. 0417-041
По запросу
30
Grommet art. 1423-440
По запросу
31
SEATBASE,FRAME-PTD BLK art. 8506-269
По запросу
32
Tube, Backrest - Passenger art. 8506-779
По запросу
33
Screw, Self-Tapping art. 1623-933
По запросу
34
Bracket, Backrest - Upper art. 8506-780
По запросу
35
Втулка Arctic Cat art. 0423-678
от 326 ₽
