модель 2021 года
- Модель Prowler PRO
- Код модели PROWLER PRO RANCH EPS CA ATOMIC COPPER (U2021M3V2PCAF)

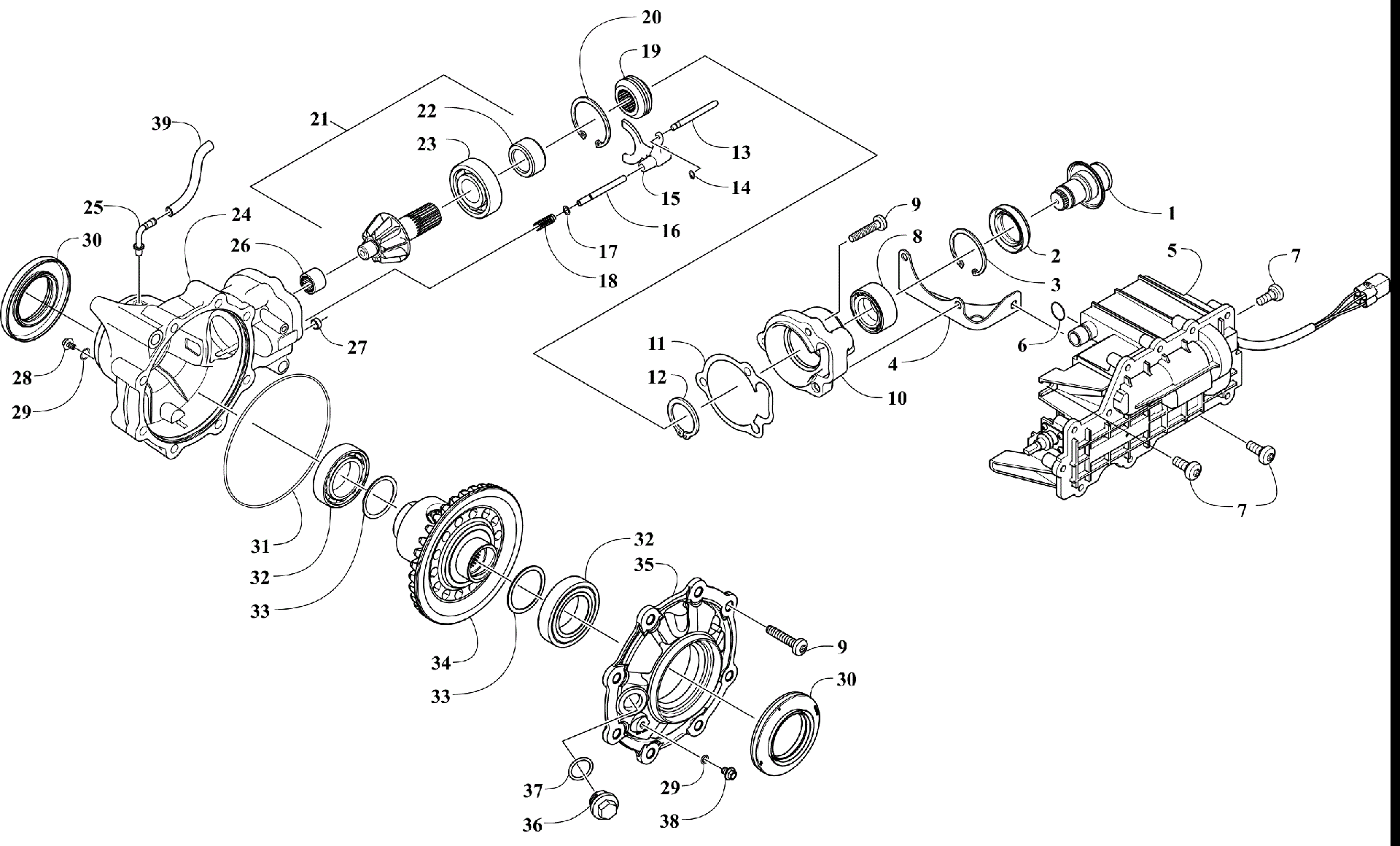

Схема передней части DRIVE GEARCASE ASSEMBLY [304002] для PROWLER PRO RANCH EPS CA ATOMIC COPPER (U2021M3V2PCAF)
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [304002]](/upload/schemas/63458529f42274.84946619.gif)
Номер
Наименование детали
Цена
0
Complete Front Drive Gearcase Assembly art. 2502-673
По запросу
1
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
2
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
3
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
4
Bracket, Actuator art. 3323-241
По запросу
5
2X 4X ACTUATOR ASM (inc. 6) art. 3306-264
По запросу
6
Уплотнительное кольцо актуатора Arctic Cat art. 1402-981
от 116 ₽
7
Винт Arctic Cat art. 0423-396
от 473 ₽
8
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
9
Screw, Self-Tapping art. 0423-118
По запросу
10
Housing, Pinion art. 0502-528
По запросу
11
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
12
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
13
Шток селектора переднего редуктора Arctic Cat art. 0402-997
По запросу
14
Шайба Arctic Cat art. 0423-402
По запросу
15
Fork, Selector art. 0402-998
По запросу
16
Shaft, Shuttle art. 0402-417
По запросу
17
O-Ring art. 0423-147
По запросу
18
Пружинка Arctic Cat art. 0402-999
По запросу
19
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
20
Ring, Retaining art. 1423-067
По запросу
21
Хвостовик редуктора 11 зубьев Arctic Cat art. 1502-851
от 26 900 ₽
22
Collar, Retaining art. 1402-977
По запросу
23
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
24
Корпус редуктора Arctic Cat art. 1502-856
от 28 214 ₽
25
Fitting, Elbow art. 2402-162
По запросу
26
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 13 870 ₽
Аналог
13 870 ₽
Требуется 1 шт.
27
Pin, Dowel art. 0402-411
По запросу
28
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
29
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
30
Сальник Arctic Cat art. 2402-240
от 3 266 ₽
31
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
32
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
33
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
33
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
33
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
33
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
33
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
34
Gear, Ring - 34T art. 2502-547
По запросу
35
Cover, Gearcase art. 2502-675
По запросу
36
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
37
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
38
Plug, Oil Level (inc. one No. 29) art. 1402-211
По запросу
39
Hose, Vent art. 0410-387
По запросу
