модель 2022 года
- Модель Prowler PRO
- Код модели PROWLER PRO XT EPS CA PHANTOM GRAY (U2022M2V2PCAU)

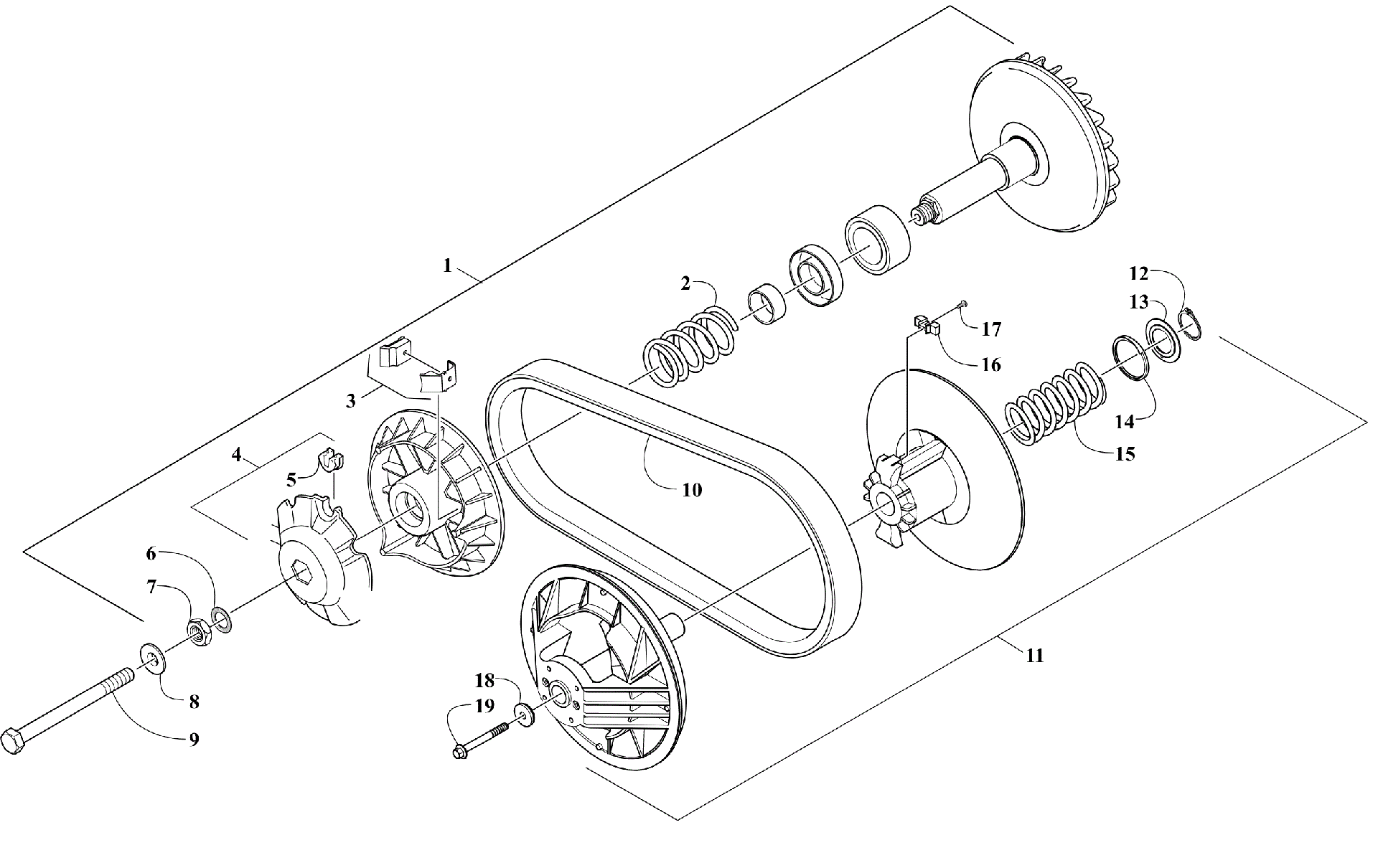

Схема узла сцепления [SER. # 300466 AND BELOW] [304139] для PROWLER PRO XT EPS CA PHANTOM GRAY (U2022M2V2PCAU)
Схема
Детали
![Узел сцепления [SER. # 300466 AND BELOW] [304139]](/upload/schemas/634570caf3af44.10556658.gif)
Номер
Наименование детали
Цена
1
Clutch, Drive - Assembly (inc. 2 and 3)(replaces 0823-684) art. 0823-760
По запросу
2
Spring, Drive Clutch art. 0646-996
По запросу
3
Mass, Centrifugal - 69 g art. 0646-995
По запросу
4
Cap, Stamped (inc. 5) art. 2502-904
По запросу
5
Slider art. 2402-689
По запросу
6
Washer art. 0823-677
По запросу
7
NUT art. 2402-275
По запросу
8
Washer art. 0828-170
По запросу
9
Bolt art. 2623-288
По запросу
10
Belt, Drive art. 0823-683
По запросу
11
Clutch, Driven - Assembly (inc. 12 and 15-17) art. 0823-685
По запросу
12
Snap Ring, External - 35.2 ID art. 0823-455
По запросу
13
Seat, Spring art. 0823-756
По запросу
14
Guide, Spring art. 0823-767
По запросу
15
Spring, Driven Clutch art. 0823-711
По запросу
16
Cam Shoe art. 0823-710
По запросу
17
Screw, Cam Shoe art. 0823-177
По запросу
18
Шайба 11.6ID X 31.55OD X 3.6 Arctic Cat art. 2623-120
По запросу
19
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
