модель 2023 года
- Модель Prowler PRO
- Код модели PROWLER PRO XT EPS 49 PHANTOM GRAY (U2023M2V2PUSU)

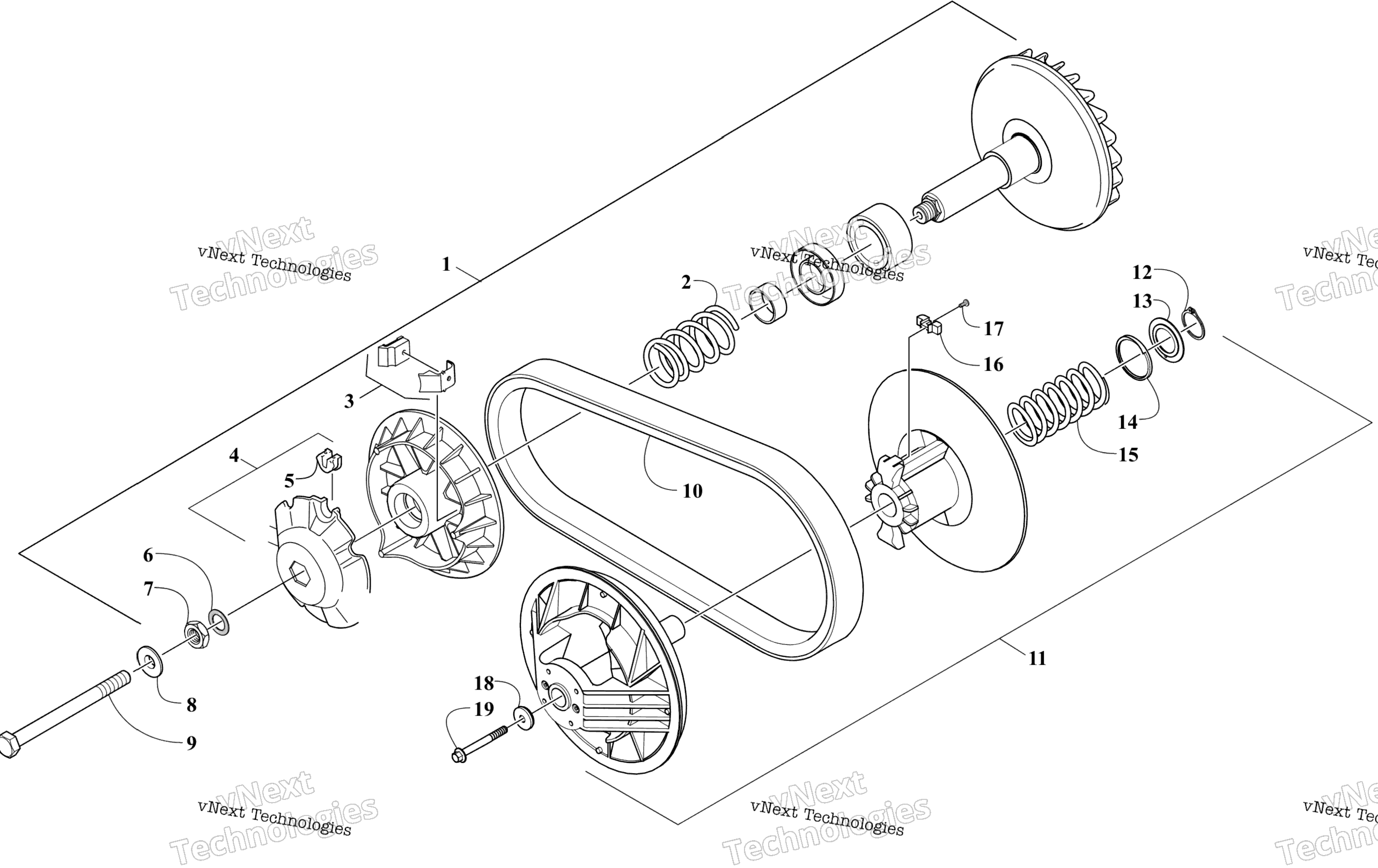

Схема узла сцепления для PROWLER PRO XT EPS 49 PHANTOM GRAY (U2023M2V2PUSU)
Схема
Детали
Номер
Наименование детали
Цена
1
Clutch, Drive - Assembly (inc. 2 and 3) art. 0823-768
По запросу
2
Spring, Drive Clutch art. 1646-145
По запросу
3
Mass, Centrifugal - 50 g art. 1646-146
По запросу
4
Cap, Stamped (inc. 5) art. 2502-904
По запросу
5
Slider art. 2402-689
По запросу
6
Washer art. 0823-774
По запросу
7
Nut, Jam art. 0823-748
По запросу
8
Washer art. 0828-170
По запросу
9
Bolt art. 2623-288
По запросу
10
Belt, Drive art. 0823-683
По запросу
11
Clutch, Driven - Assembly (inc.12 and 15-17) art. 0823-685
По запросу
12
Snap Ring, External - 35.2 ID art. 0823-455
По запросу
13
Seat, Spring art. 0823-756
По запросу
14
Guide, Spring art. 0823-767
По запросу
15
Spring, Driven Clutch art. 0823-711
По запросу
16
Cam Shoe art. 0823-839
По запросу
17
Screw, Cam Shoe art. 0823-177
По запросу
18
Шайба 11.6ID X 31.55OD X 3.6 Arctic Cat art. 2623-120
По запросу
19
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
