модель 2023 года
- Модель Wildcat XX
- Код модели WILDCAT XX BLACK HILLS 50 WHITE (U2023RTX1PCAS)

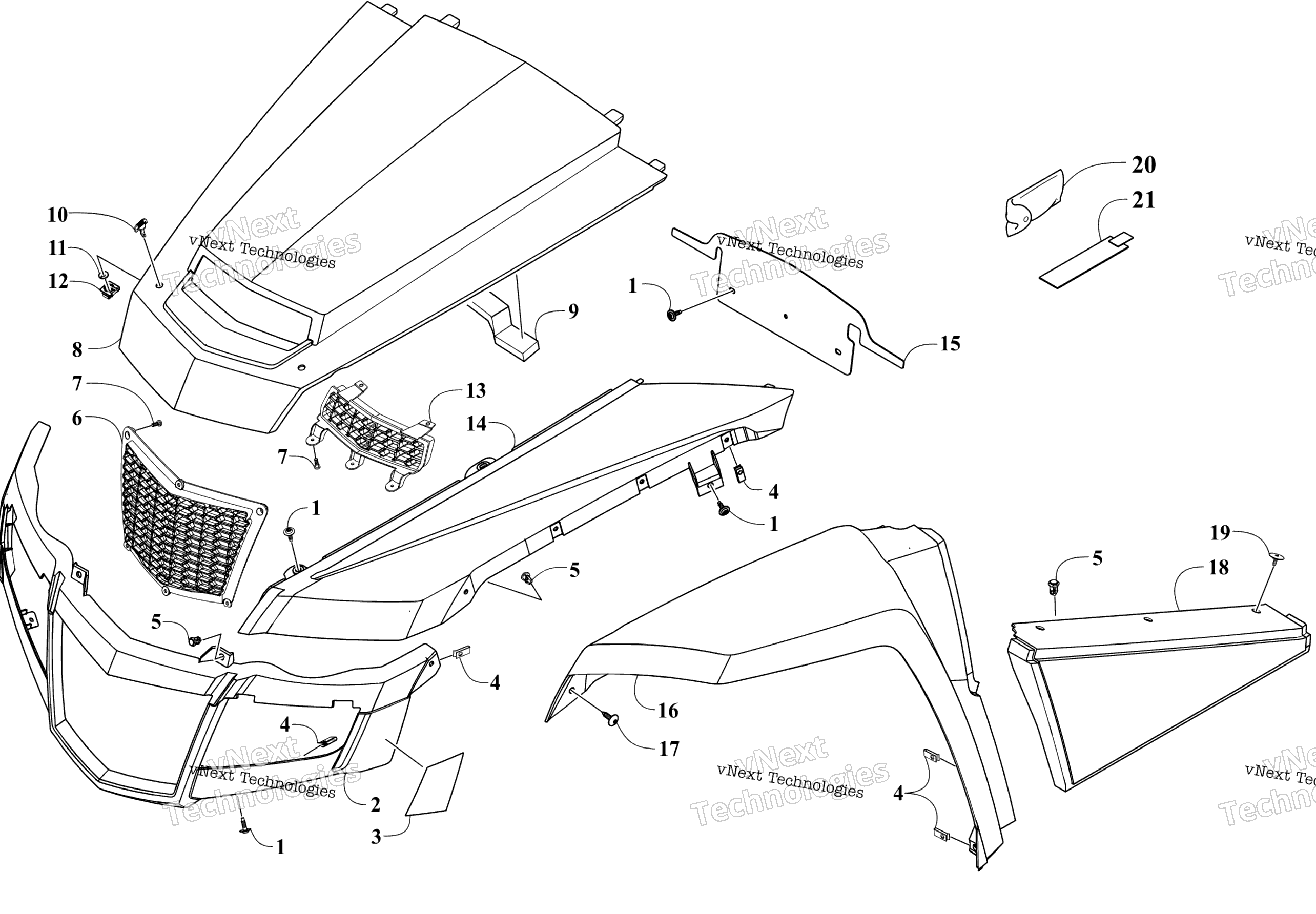

Схема передней части And Side Panel Assemblies для WILDCAT XX BLACK HILLS 50 WHITE (U2023RTX1PCAS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
2
Fascia, Front w/Reflector - White art. 9506-462
По запросу
3
DECAL,REFLECTOR-AMBER-LH art. 6411-475
По запросу
3
DECAL,REFLECTOR-AMBER-RH art. 6411-474
По запросу
4
Clip, U-Nut (inc. 6) art. 1623-030
По запросу
5
Rivet, Reinstallable art. H667790
По запросу
6
GRILLE,FRONT-LWR (XX RG) art. 6406-340
По запросу
7
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 11 шт.
8
HOOD,PTD BLK-W/ STRIP FOAM art. 9506-453
По запросу
9
STRIP,FOAM-PSA BACK art. 0417-070
По запросу
10
KNOB,QUARTER TURN FASTENER art. 1423-207
По запросу
11
RETAINER,QUARTER TURN FASTENER (inc. 12) art. 1423-209
По запросу
12
Reciever art. 4123-208
По запросу
13
GRILLE,FRONT-UPR (XX) art. 6406-341
По запросу
14
Fender, Front - Inner - Left - White art. 8506-395
По запросу
14
Fender, Front - Inner - Right - White art. 8506-394
По запросу
15
PANEL,HEATSHIELD-UNDER HOOD art. 6406-987
По запросу
16
Fender, Front - Outer - Left - White art. 8506-419
По запросу
16
Fender, Front - Outer - Right - White art. 9606-214
По запросу
17
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
18
PANEL,SIDE-FRT-LH-WHT-PTD (XX) art. 8506-571
По запросу
18
PANEL,SIDE-FRT-RH-WHT-PTD (XX) art. 8506-570
По запросу
19
Screw, Self-Tapping art. 1423-109
По запросу
20
KIT,TOOL (WC XX) art. 9506-109
По запросу
21
RETAINER,VELCRO (2" X 9") art. 0444-291
По запросу
